Канальный вентилятор ARIUS Lineo Silent Evo P 100-125 LL Pro (18321ARI)
Назначение:
Абсолютно новый малошумный канальный вентилятор ARIUS Lineo Silent Evo P 100-125 LL Pro разработан специально для установки в помещениях, где необходимо поддерживать сверхнизкий уровень шума в том числе в неотапливаемых технических помещениях.
Рекомендации по применению:
Малошумный канальный вентилятор ARIUS Lineo Silent Evo P 100-125 LL Pro значительно улучшает качество воздуха, что особенно важно в помещениях с плохим воздухообменом. Это оборудование отлично подходит для эксплуатации в магазинах, офисах, ресторанов, ванных комнатах, прачечных и других помещениях.
Модели и маркировки:
Данная модель с номинальным диаметром 125 мм комплектуется переходником (адаптером) на 100 мм, т.е. является универсальной для воздуховодов 100/125 мм.
– Все модели серии имеют длительный срок службы. Более 50 000 часов, в том числе и при работе непрерывно.
– Все модели серии легко монтируются и демонтируются.
– Все модели серии имеют очень тихий режим работы.
– Все модели серии оснащены степенью защиты.
![](http://mypassage.ru/upload/medialibrary/ariusvent/ariusvent/Устойчив к морозу.png)
Конструктивные особенности:
Модель оснащена традиционным однофазным двухскоростными AC-двигателем переменного тока с шариковыми подшипниками и встроенной защитой от перегрева.
- Класс изоляции двигателя – II.
- Класс защиты вентиляторов – IP44.
- Диапазон рабочих температур от - 30°С до + 60°С.
Электродвигатель:
![](/upload/iblock/439/ith17a5frhmo9jiubj8ixmz3tvdx37l2.jpg)
Все модели оснащены традиционным однофазным двухскоростными AC-двигателем переменного тока с шариковыми подшипниками и встроенной защитой от перегрева. Срок службы двигателей более 50 000 часов, в том числе и при работе непрерывно.
Сборка:
![](/upload/iblock/062/1nd8bprzg1lbsys87fkvque3ftoqj38q.jpg)
Вентиляторы легко собираются и разбирают- ся благодаря предусмотренным в конструкции пластиковым хомутам – клипсам. Монтаж и демонтаж корпуса вентилятора осуществляется без помощи инструментов.
Конструкция и материалы:
![](/upload/iblock/3c3/nhyfjd98h6axs0s8f601nxcgii1tfqtr.jpg)
Вентилятор состоит из двух частей: монтажного кронштейна и закрепленного на нем корпуса. Узел корпуса вентилятора тройной: между внешним и промежуточным кожухом расположен армированный звукопоглощающий материл. Между внутренним узлом, сформированным нагнетающим соплом, корпусом двигателя и промежуточным кожухом расположена отдельная армированная отражающая теплоизоляция двигателя и нагнетающего сопла. Между воздухозаборным соплом и промежуточным кожухом расположена отдельная теплоизоляция воздухозаборного сопла.
Внешний и промежуточный кожухи корпуса изготовлены из полипропилена, модифицированного эластомером. Кронштейн, патрубки, нагнетающее сопло, корпус двигателя, воздухозаборное сопло изготовлены из высококачественного полипропилена. Все элементы корпус обладают повышенным классом огнестойкости, брызгозащиты и обладают высокими диэлектрическими свойствами.
Уровень шума:
![](/upload/iblock/34e/z07p0jsspmdq4sbtm8o9lympvdjy1pdm.jpg)
Сверхнизкий уровень шума. Лопасти выпрямителя корпуса являясь частью рабочего колеса, сглаживают поток воздуха во избежание проблем с нисходящими потоками. Обтекатель корректирует поток воздуха, выходящего из рабочего колеса и выпрямителя во избежание потерь из-за завихрений. Звуковые волны от рабочего колеса и электродвигателя проходят сквозь стенки нагнетающего сопла, корпуса двигателя и воздухозаборного сопла под определенным углом, частично гасятся слоями отражающей теплоизоляции и стен- кой промежуточного кожуха, а затем почти на 100% гасятся звукоизоляционным слоем, расположенным между внешним кожухом и
Уплотнители:
![](/upload/iblock/166/idlyreul532kg2jy4rocmlul34yhici0.jpg)
Использование резиновых уплотнителей на патрубках вентиляторов позволяет исключить передачу вибраций от вентилятора к воздуховодам.
Теплозащита:
![](/upload/iblock/a68/e2pn0y8bezlvoyahs10pmydmt2t5m3p4.jpg)
Благодаря двойному кожуху (внешнему и промежуточному) и благодаря отражающей теплоизоляции корпуса, нагнетающего и воздухозаборного сопел данные вентиляторы возможно располагать в неотапливаемых технических помещениях.
Рабочее колесо:
![](/upload/iblock/5b5/9l13c9pkf527u7uams3pei0rajkdrdzq.jpg)
Рабочее колесо смешанного типа с диагональными лопатками, сочетает в себе высокую производительность осевых вентиляторов и высокое давление центробежных. Обтекатель корректирует поток воздуха после рабочего колеса и выпрямителя во избежание потерь из-за завихрений.
Обратный клапан:
![](/upload/iblock/44a/slk7hg7hbg1zb6pqta8gfxqyd5fhn6hh.jpg)
Обратный клапан представляет собой кольцевую конструкцию, расположенную вокруг контурной линии обтекателя. При выключенном двигателе заслонки клапана закрыты. При включении двигателя, заслонки открываются.
Краткое описание и назначение
2-х клавишный переключатель скоростей Regul Pro предназначен для управления двухскоростными вентиляторами. Позволяет в ручном режиме включать ии выключать вентилятор, устанавливать одну из двух скоростей.Конструктивные особенности
Переключатель состоит из рамки, 2-х клавиш и 2-ух клавишных механизмов. Материал рамки и клавиш - высококачественный ABS-пластик. Допускается скрытый монтаж переключателя. Подсоединяемые провода фиксируются с помощью винтовых клемм на корпусе изделия.![Конструктивная особенность переключателя Конструктивная особенность переключателя](https://mypassage.ru/upload/medialibrary/ariusvent/ariusvent/Regul pro 4.jpg)
Электрическая схема подключения
![Электрическая схема подключения Электрическая схема подключения](https://mypassage.ru/upload/medialibrary/ariusvent/ariusvent/el-shema.jpg)
Эксплуатация
Выключение/включение двигателя вентилятора происходит с помощью клавиш ON/OFF. Переключение скоростей вентилятора происходит с помощью клавиш Lo/Hi, где Lo – минимальная скорость, Hi – максимальная скорость вентилятора.![Схема кнопок Схема кнопок](https://mypassage.ru/upload/medialibrary/ariusvent/ariusvent/Кнопки.jpg)
Комплектация и Монтаж:
Установка осуществляется в начале, в середине либо в конце воздуховода, в горизонтальном или вертикальном положении. Небольшие размеры изделий дают возможность осуществлять монтаж в помещениях с ограниченным пространством.

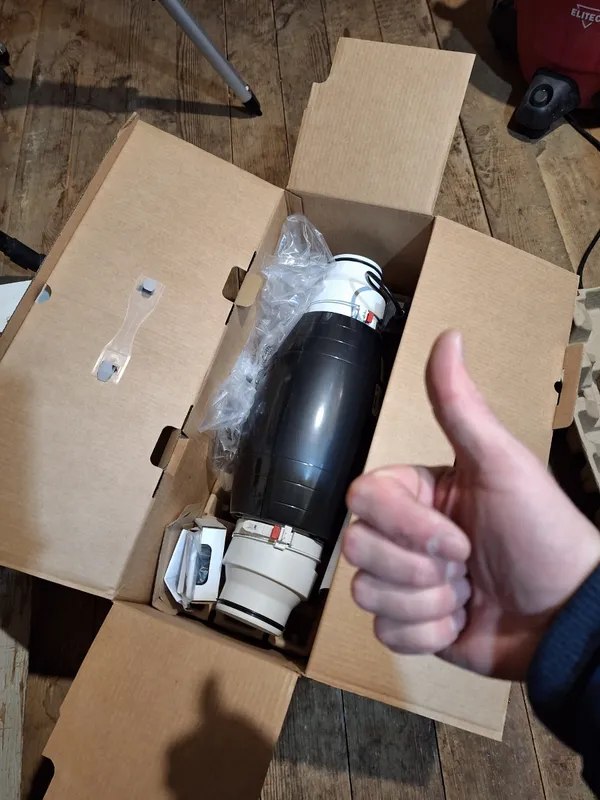

В комплект поставки входит:
- Кронштейн монтажный
- 3-х позиционный переключатель скоростей
- Переходник (адаптер) с 125 на 100 мм
- Инструкция на русском языке.
![Комплектация ARIUS Lineo-TD Silent P LL 100-125 Комплектация ARIUS Lineo-TD Silent P LL 100-125](https://mypassage.ru/upload/iblock/764/w686c13nuvh6dg4dt3qg889v2haygh3k.jpg)
