Диффузор приточный стальной белый Dve-100 диаметр 100 мм

Диффузор приточный стальной ARIUS Dve-100, белый RAL 9016 135268

Диффузор приточный стальной ARIUS Dve-100, белый RAL 9016 135268

4 отзыва

В корзину В корзине Купить в 1 клик Купить в 1 клик

Описание ХАРАКТЕРИСТИКИ РАЗМЕРЫ КРИВЫЕ ПРОИЗВОДИТЕЛЬНОСТИ ДОКУМЕНТАЦИЯ ОТЗЫВЫ (4)

Назначение:

Вентиляционный диффузор ARIUS® Dve-100 135268 представляет собой инженерное решение, сочетающее высокую функциональность с эстетичным дизайном. Данный металлический анемостат приточного типа, основной задачей которого является равномерное распределение воздушных потоков в системе вентиляции. Благодаря такой организации циркуляции воздуха в помещении формируется комфортная климатическая зона без сквозняков и зон застоя.

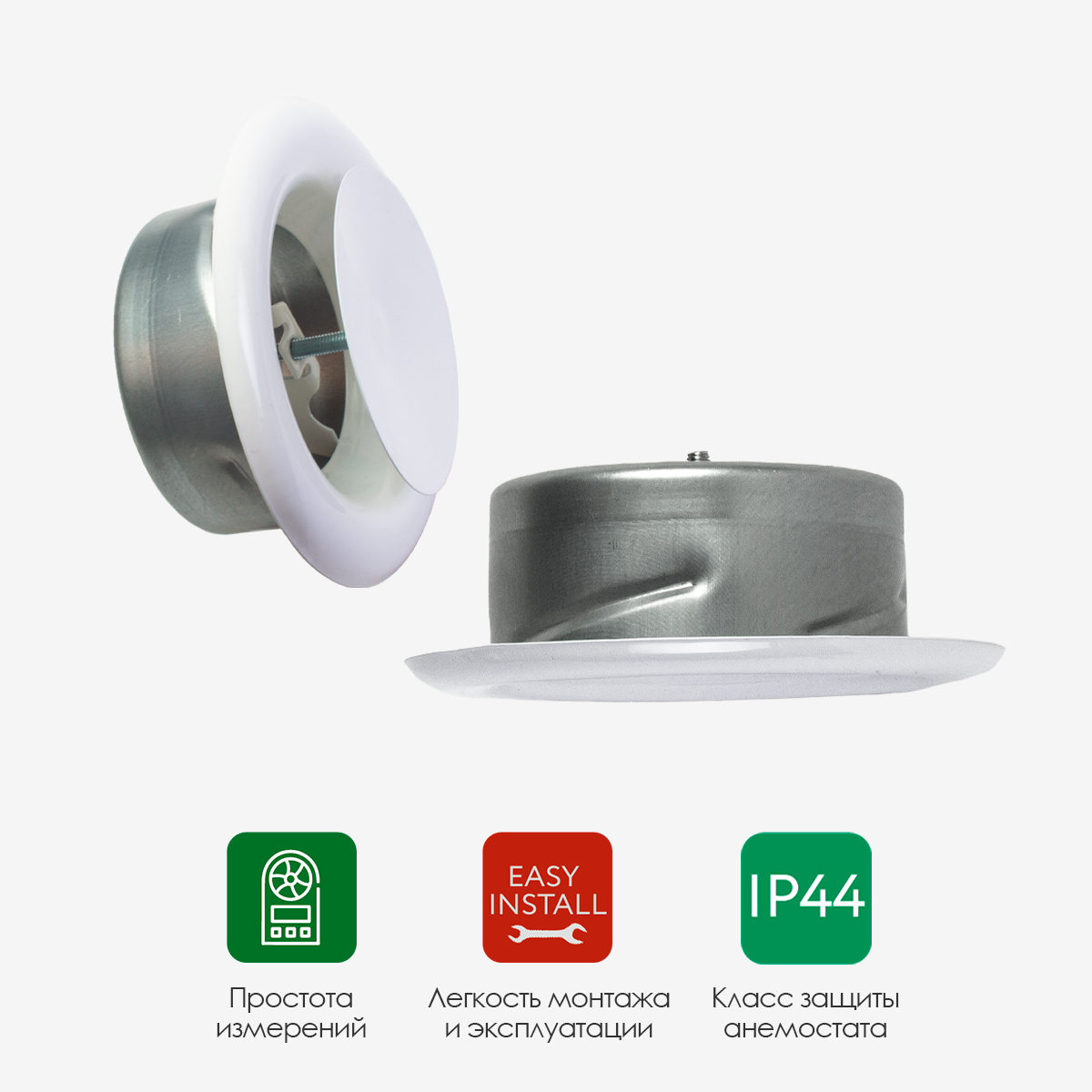

Ключевые особенности:

Очень тихий режим работы – снижен уровень шума для комфортного использования в жилых и офисных помещениях;
Степень защиты IP44 – устойчивость к брызгам воды и мелким частицам, что расширяет сферу применения;
Упрощенное измерение скорости/расхода воздуха – удобство контроля и настройки воздушного потока;
Легкий монтаж и демонтаж – может устанавливаться без сверления, идеален для стекла, кафеля, тонких перегородок и других хрупких материалов.

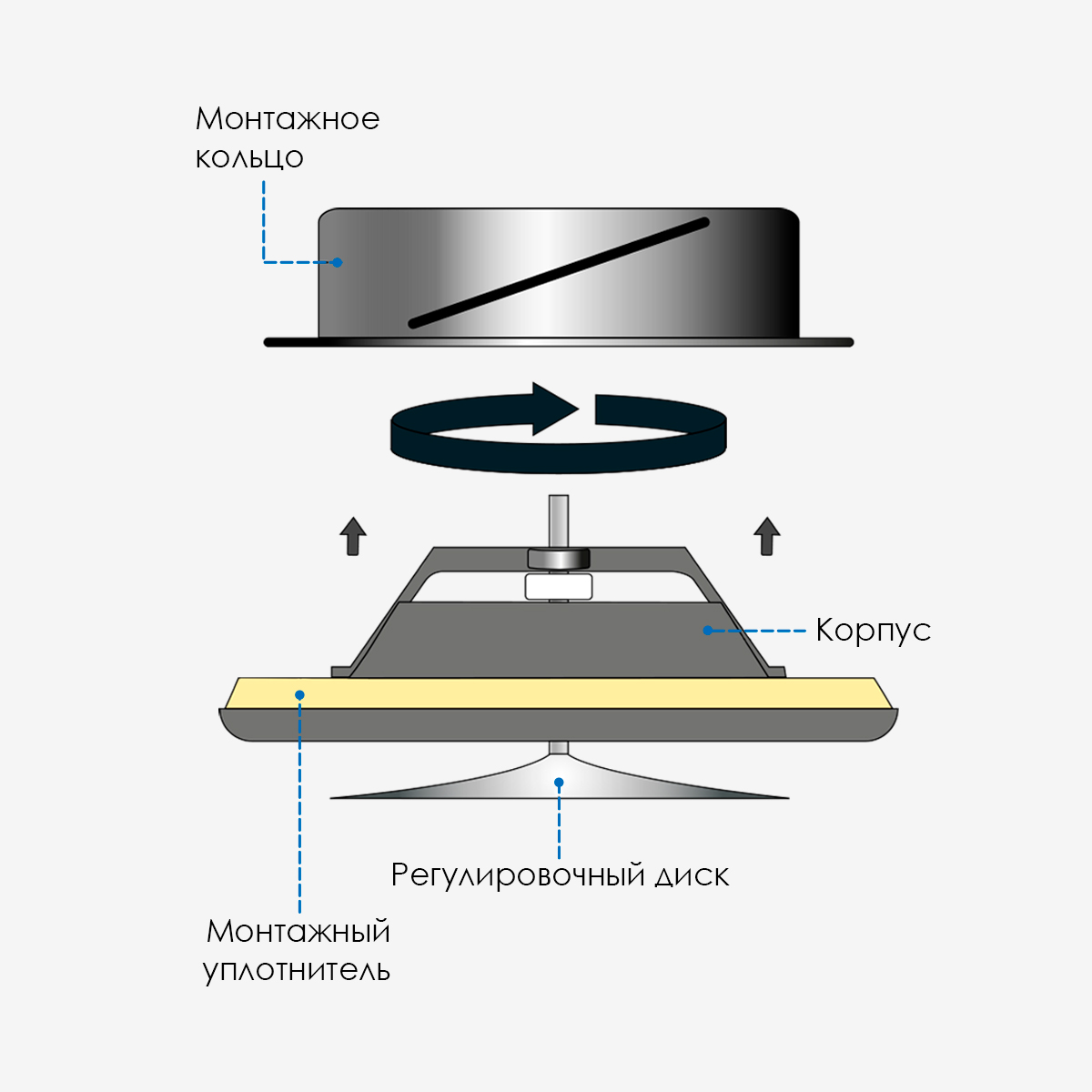

Конструкция:

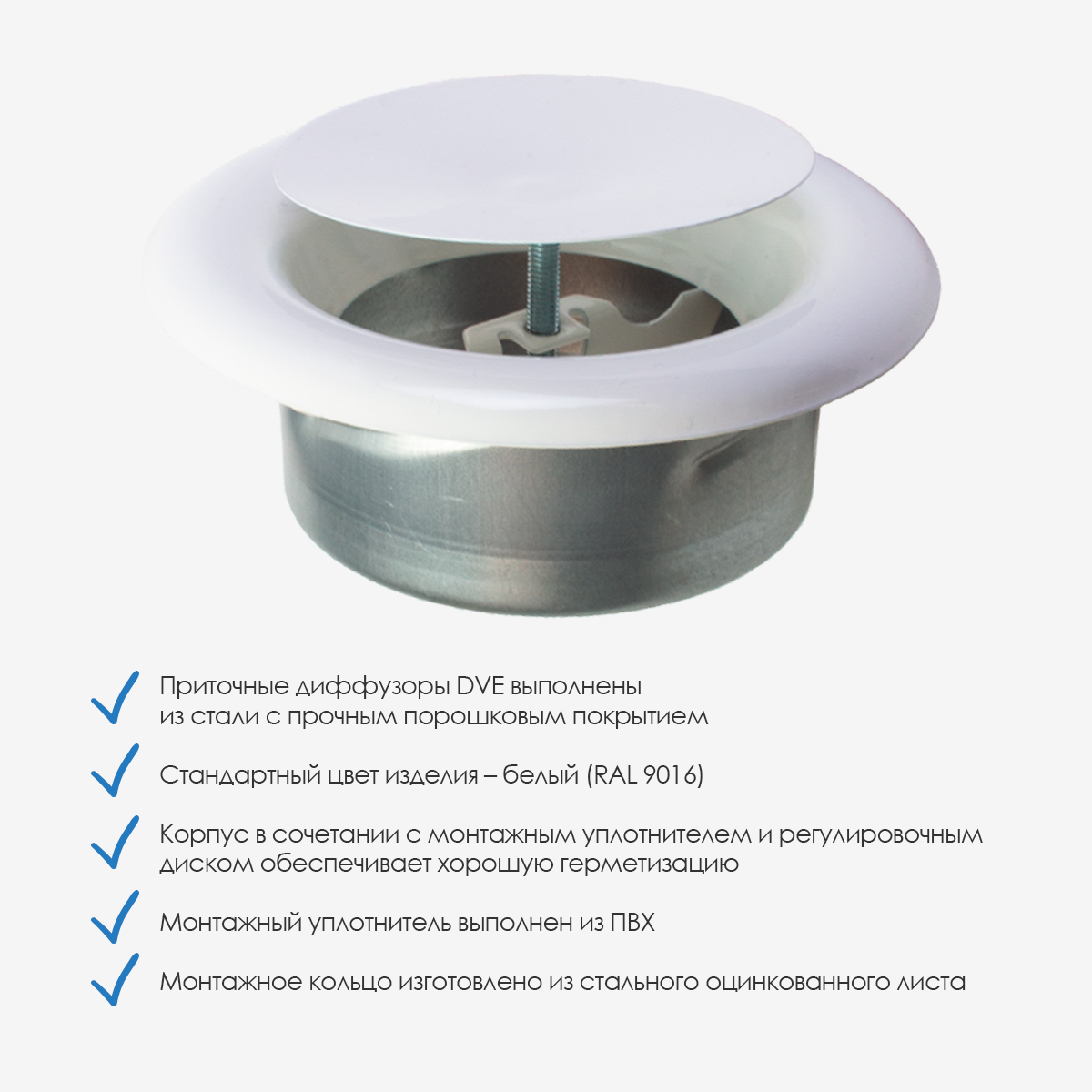

Особенности конструкции диффузора включают монтажное кольцо из стального оцинкованного листа с ПВХ-уплотнителем и регулировочным диском, обеспечивающим прекрасную герметизацию.

Корпус: изготовлен из стали с прочным порошковым покрытием, устойчивым к коррозии и механическим повреждениям;
Цвет: стандартный – белый (RAL 9016);
Монтажный уплотнитель: из ПВХ, обеспечивает герметичность и снижает вибрации;
Регулировочный диск: позволяет настраивать поток воздуха;
Монтажное кольцо: из оцинкованной стали, повышает жесткость конструкции и защищает от ржавчины.

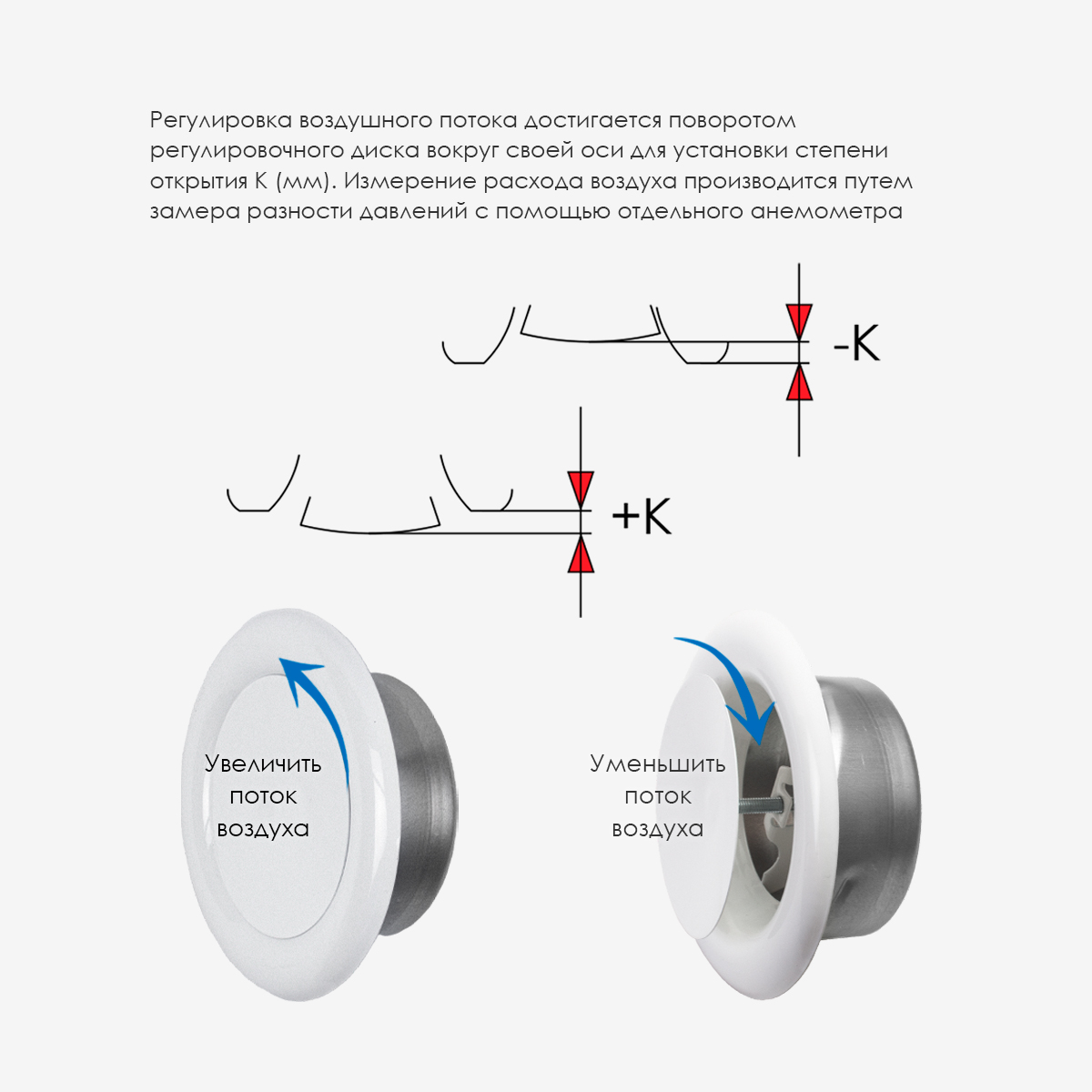

Регулировка и измерение:

Настройка интенсивности воздушного потока осуществляется путем вращения регулировочного диска вокруг собственной оси. Это позволяет задать требуемую степень открытия клапана, измеряемую в миллиметрах (K). Для контроля расхода воздуха используется отдельный анемометр. Измерение производится методом фиксации разности давлений, что обеспечивает точные показатели производительности системы.

Монтаж:

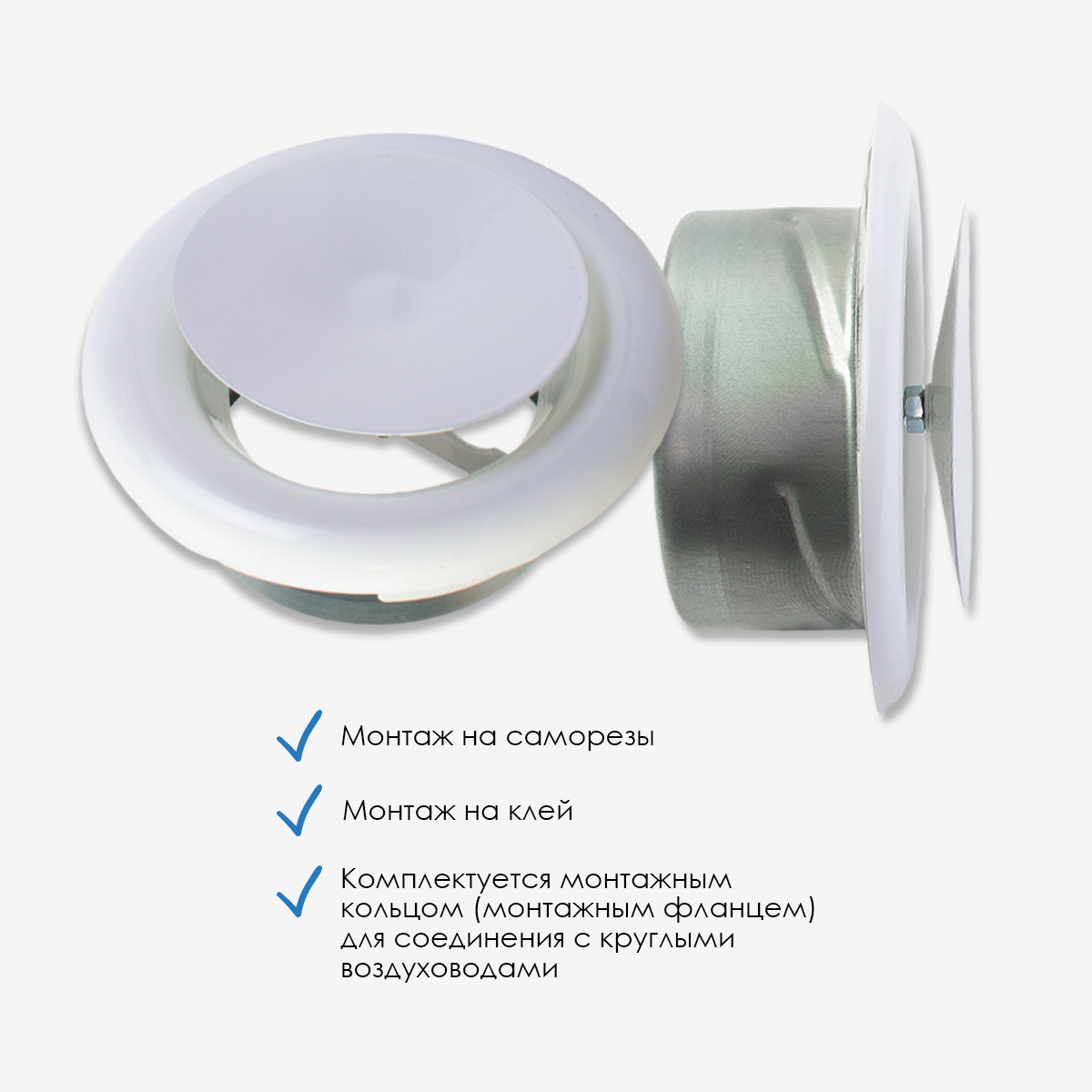

Монтаж на саморезы: диффузор оснащен фланцем с четырьмя монтажными отверстиями, что позволяет закрепить его на поверхности с помощью саморезов. Важно учесть, что крепежные элементы не входят в комплект поставки и приобретаются отдельно;

Монтаж на клей: альтернативным вариантом установки является фиксация на клей. Коническая форма фланца обеспечивает плотное прилегание изделия к воздуховодам и вентиляционным каналам стандартного диаметра 100 мм, гарантируя надежную и герметичную посадку.

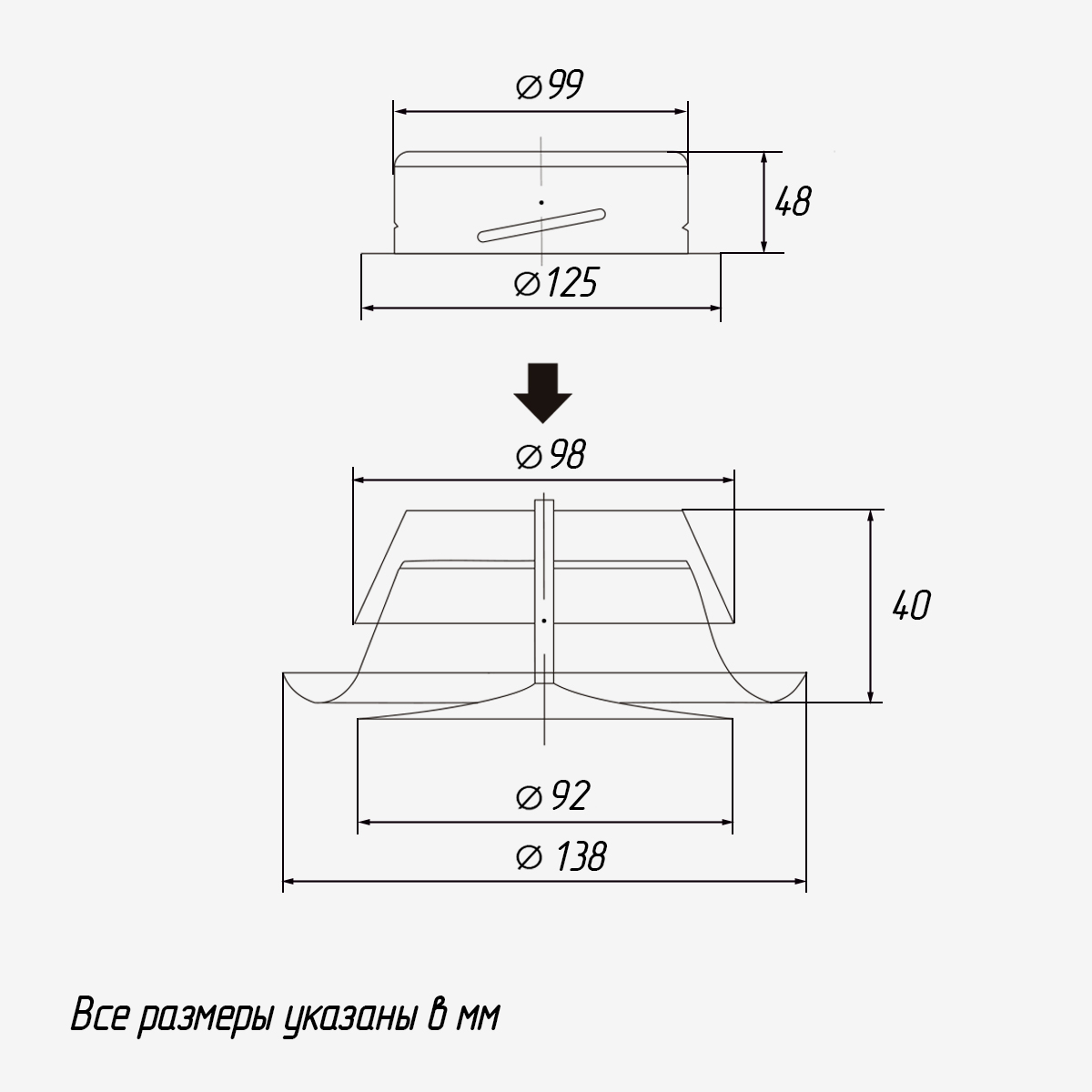

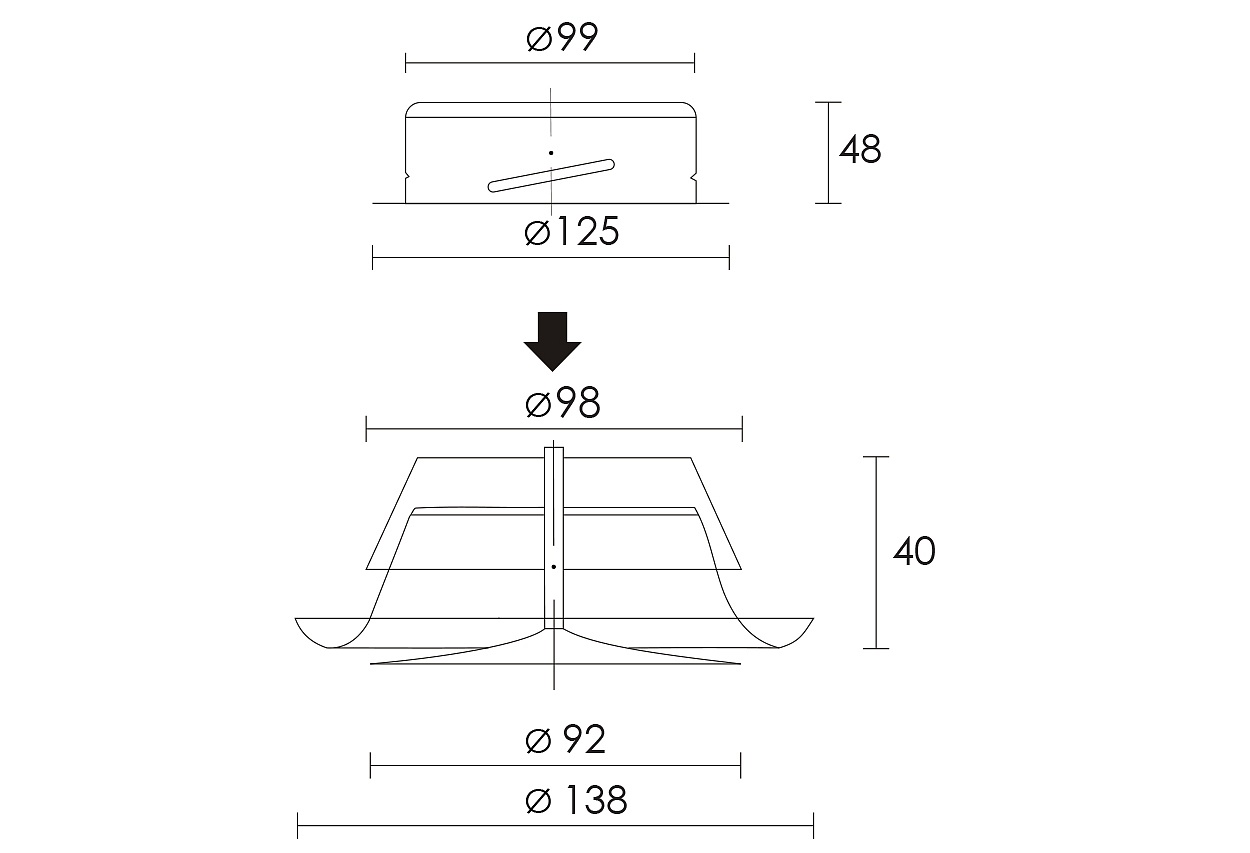

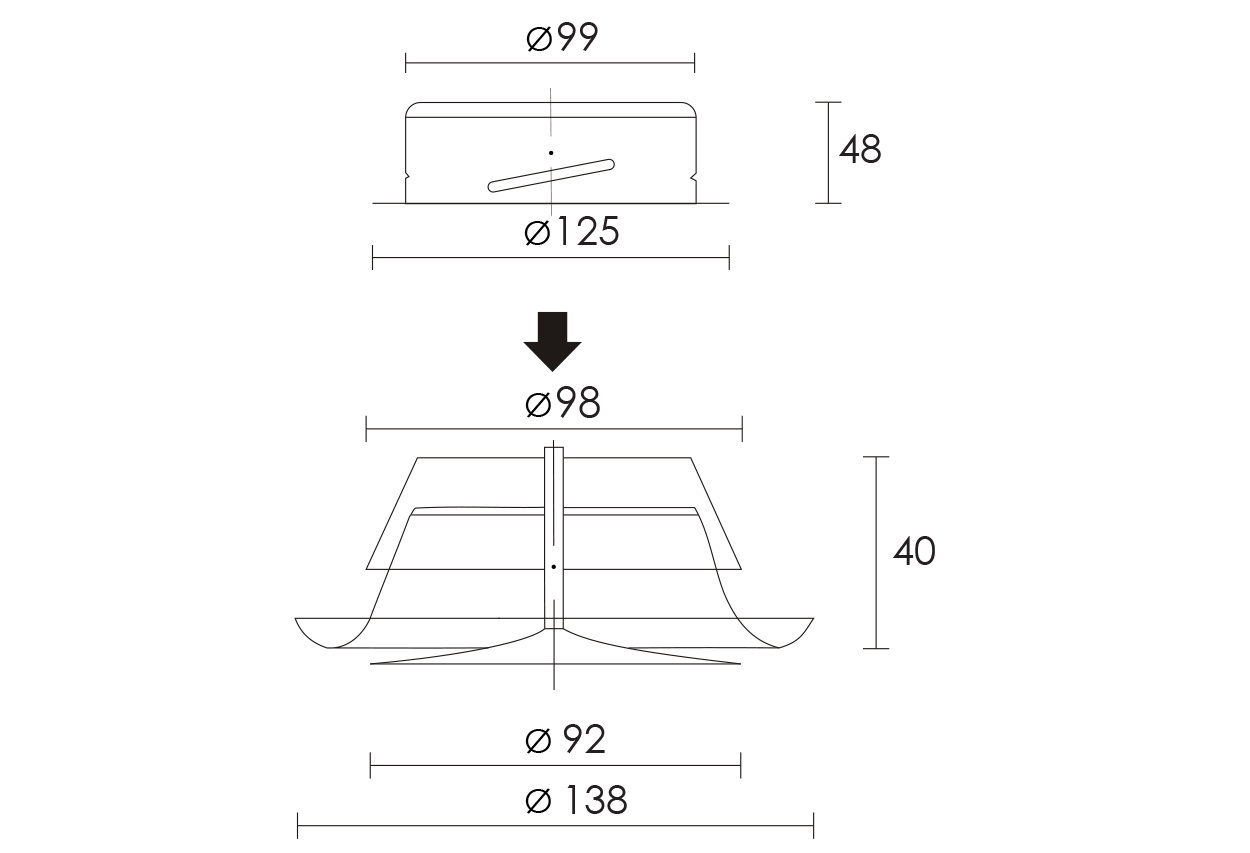

Размеры:

Диаметр присоединительного фланца диффузора составляет 99 мм.

Диаметр регулировочного диска составляет – 138 мм.

Габариты изделия, мм: 140х140х55.

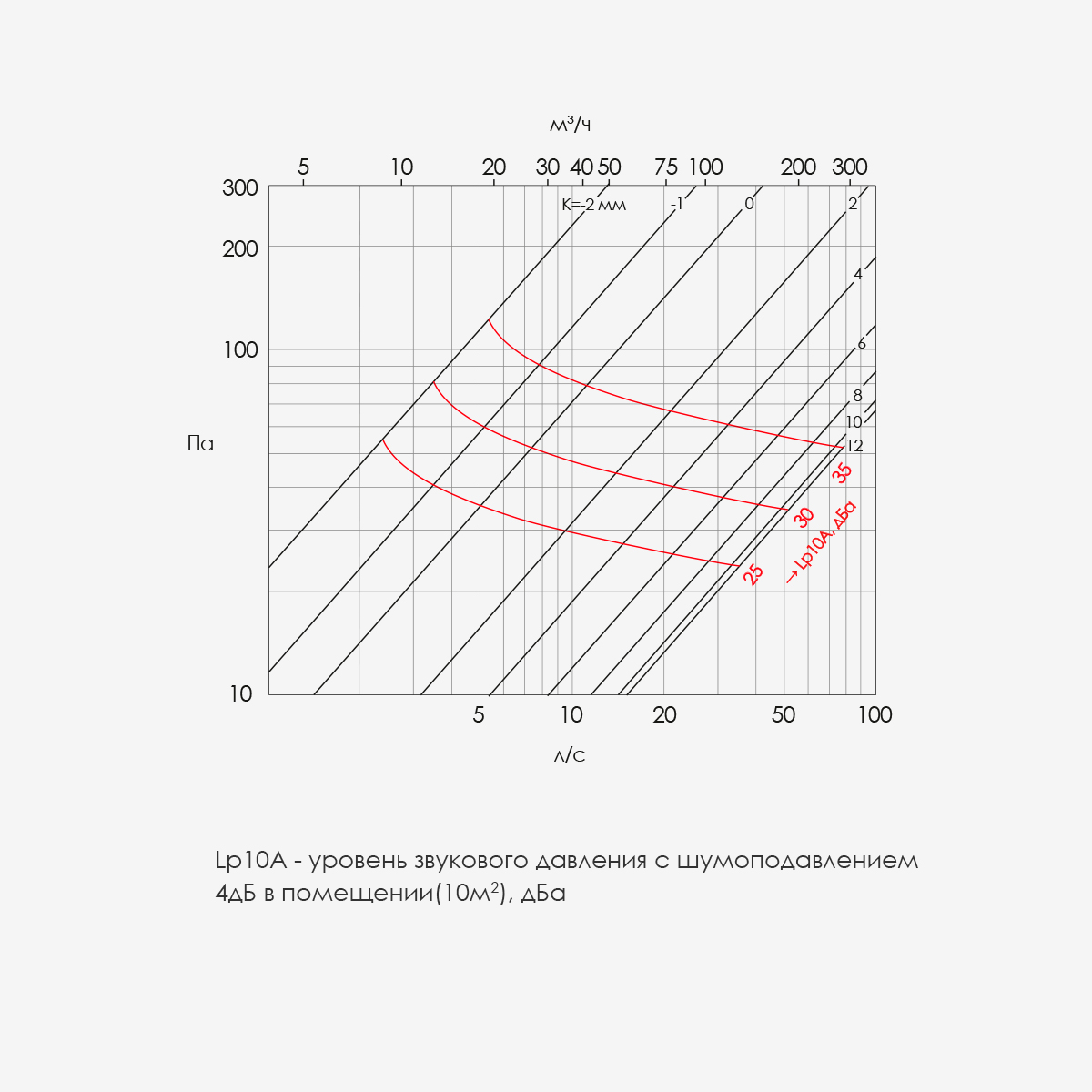

Аэродинамические характеристики:

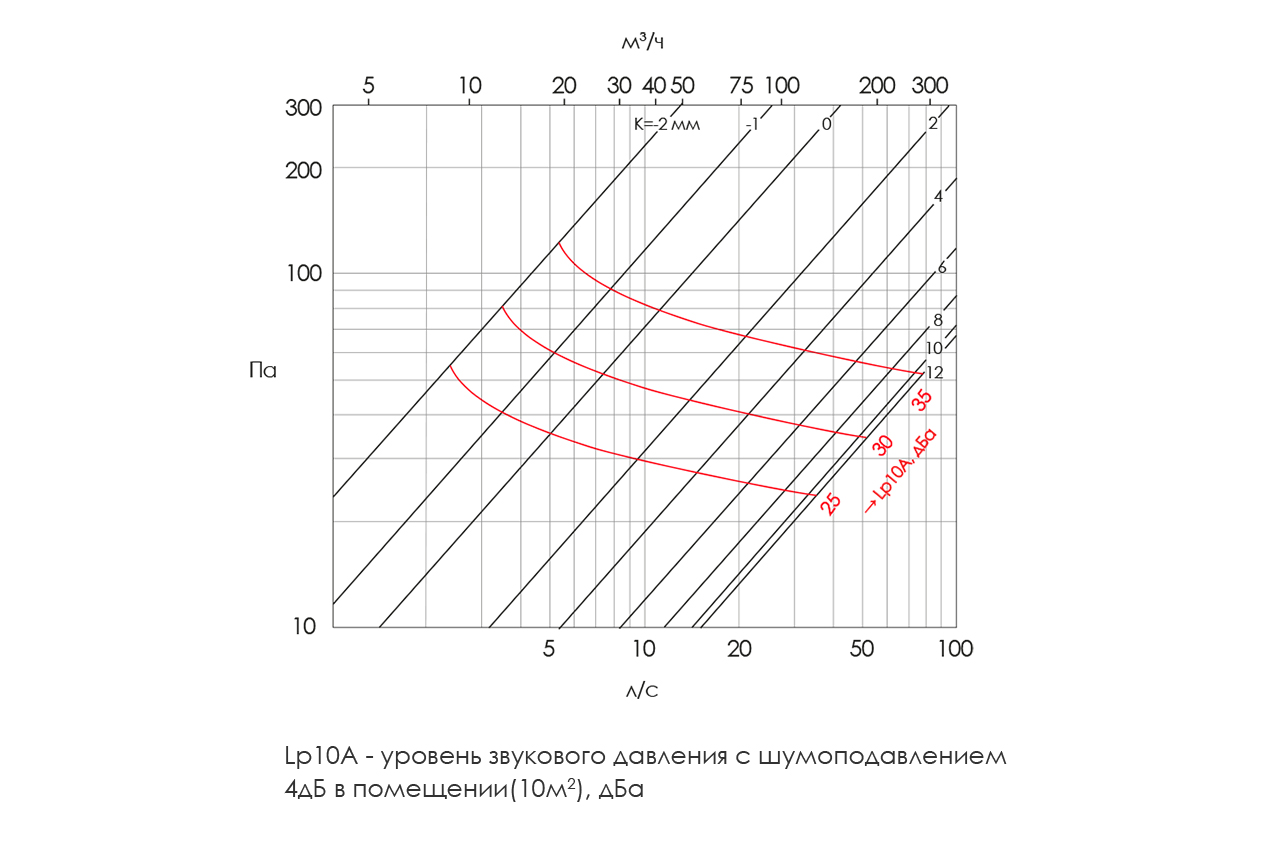

Регулировка воздушного потока достигается поворотом регулировочного диска вокруг своей оси для установки степени открытия K (мм). При одном повороте диск смещается на 1 мм. Закрытие диффузора производится поворотом регулировочного диска с ППУ уплотнителем по часовой стрелке. Открытие диффузора производится поворотом регулировочного диска против часовой стрелки. Максимальная степень открытия К – 25 мм. Замер номинальных аэродинамических характеристик, представленных на графике, производился при степени открытия: 3 мм, 6 мм, 9 мм, 12 мм, 15 мм, 18 мм, 21 мм, 25 мм.

Рекомендации:

Вентиляционный диффузор универсален: он совместим с любыми системами воздухообмена, будь то жилые квартиры или офисные помещения. Для монтажа достаточно подготовить выходные отверстия, диаметр которых соответствует размерам устройства. Установка не требует сложных адаптаций и легко интегрируется в существующую инфраструктуру здания.
