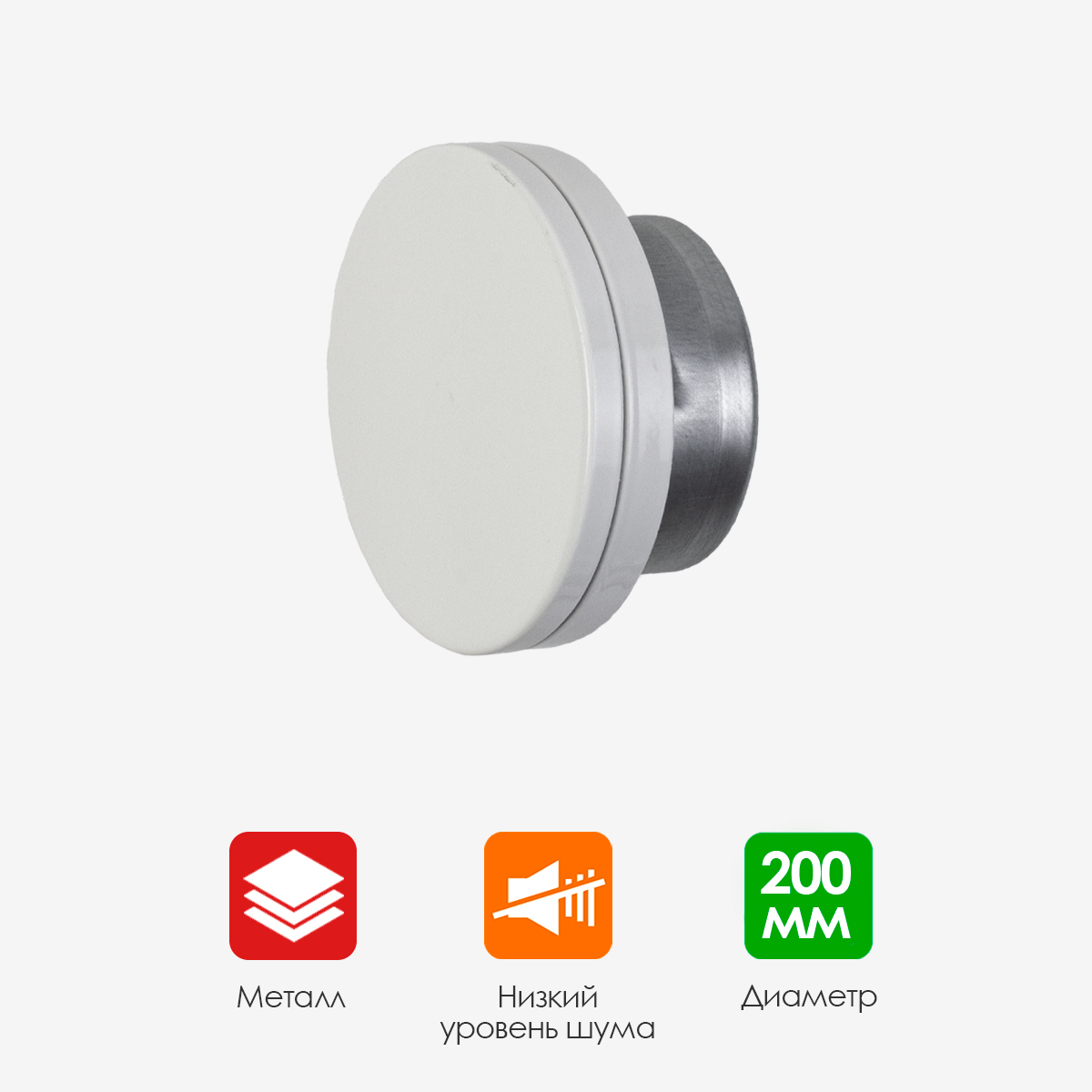

Диффузор приточный шумоподавляющий стальной Dvr-200 диаметр 200 мм

Диффузор приточный шумоподавляющий стальной ARIUS Dvr-200 136200

Диффузор приточный шумоподавляющий стальной ARIUS Dvr-200 136200

0 отзывов

В корзину В корзине Купить в 1 клик Купить в 1 клик

Описание ХАРАКТЕРИСТИКИ РАЗМЕРЫ КРИВЫЕ ПРОИЗВОДИТЕЛЬНОСТИ ДОКУМЕНТАЦИЯ ОТЗЫВЫ (0)

Назначение:

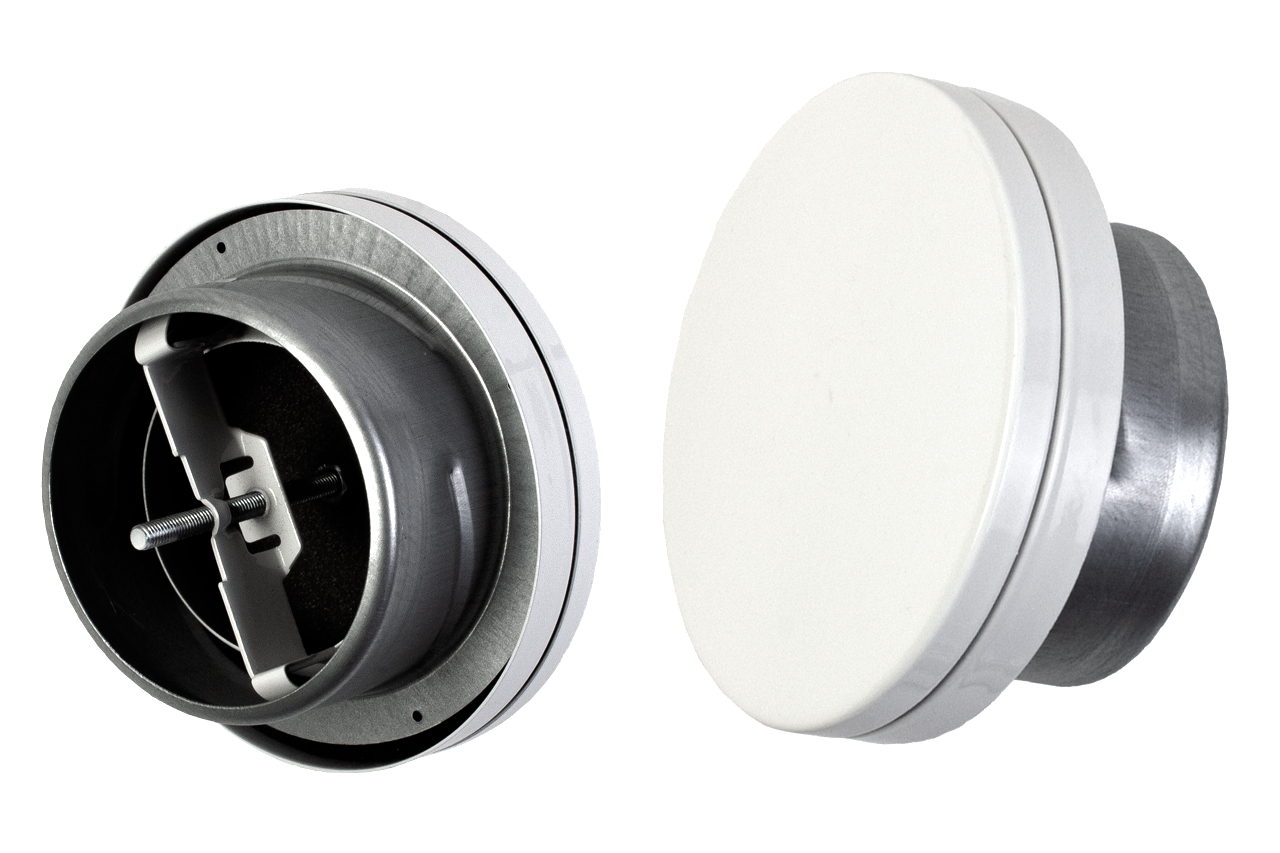

Вентиляционный диффузор приточный шумоподавляющий ARIUS® Dvr-200 136200 предназначен для равномерного распределения воздушных потоков в вентсистеме, создавая комфортную климатическую зону в помещении. Данный металлический анемостат — это не только функциональный элемент для вентиляции, но и дизайнерское решение, гармонично вписывающееся в интерьер.

Ключевые особенности:

Очень тихий режим работы;
Модель имеет степень защиты IP44;
Изделие позволяет упростить измерение скорости воздушного потока/расхода воздуха;
Легкий монтаж и демонтаж, возможность использования на поверхностях, которые нельзя сверлить.

Конструкция:

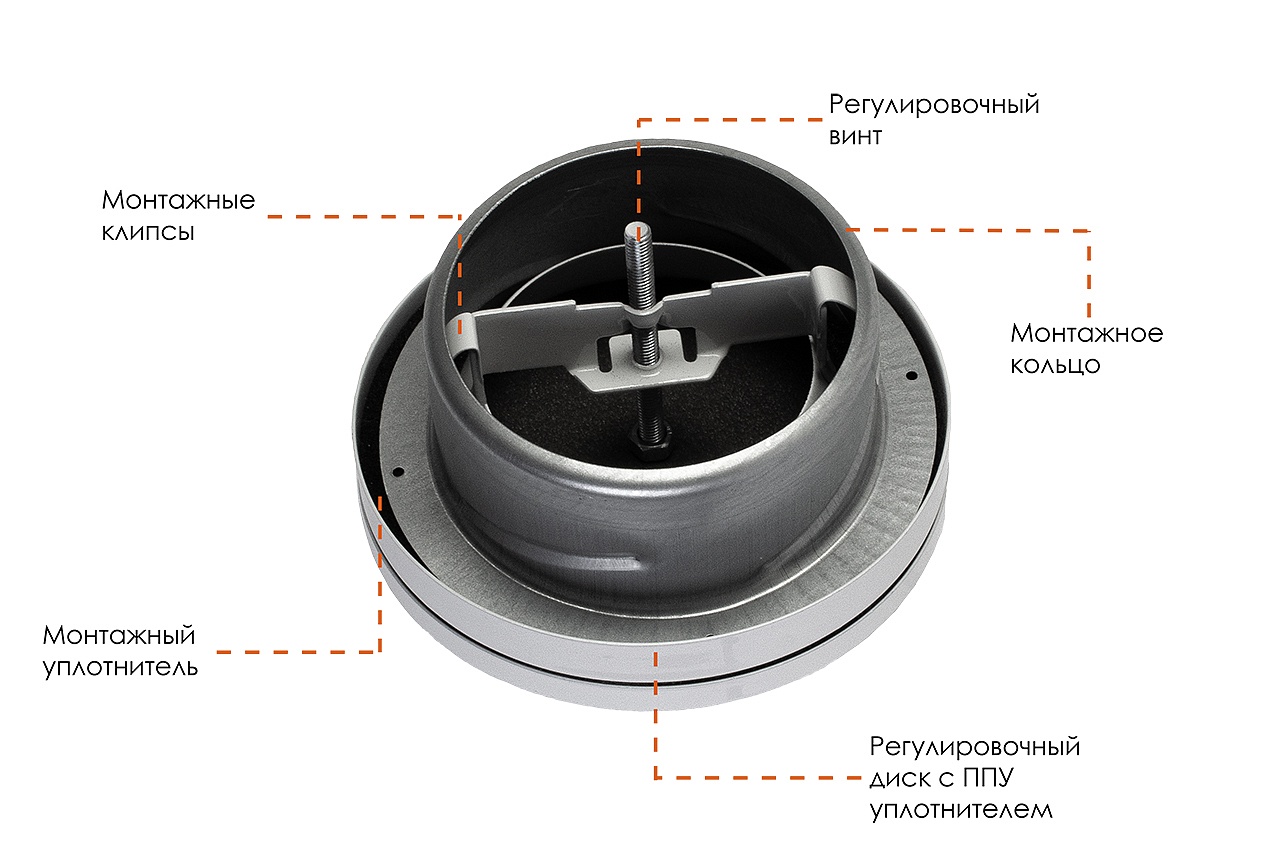

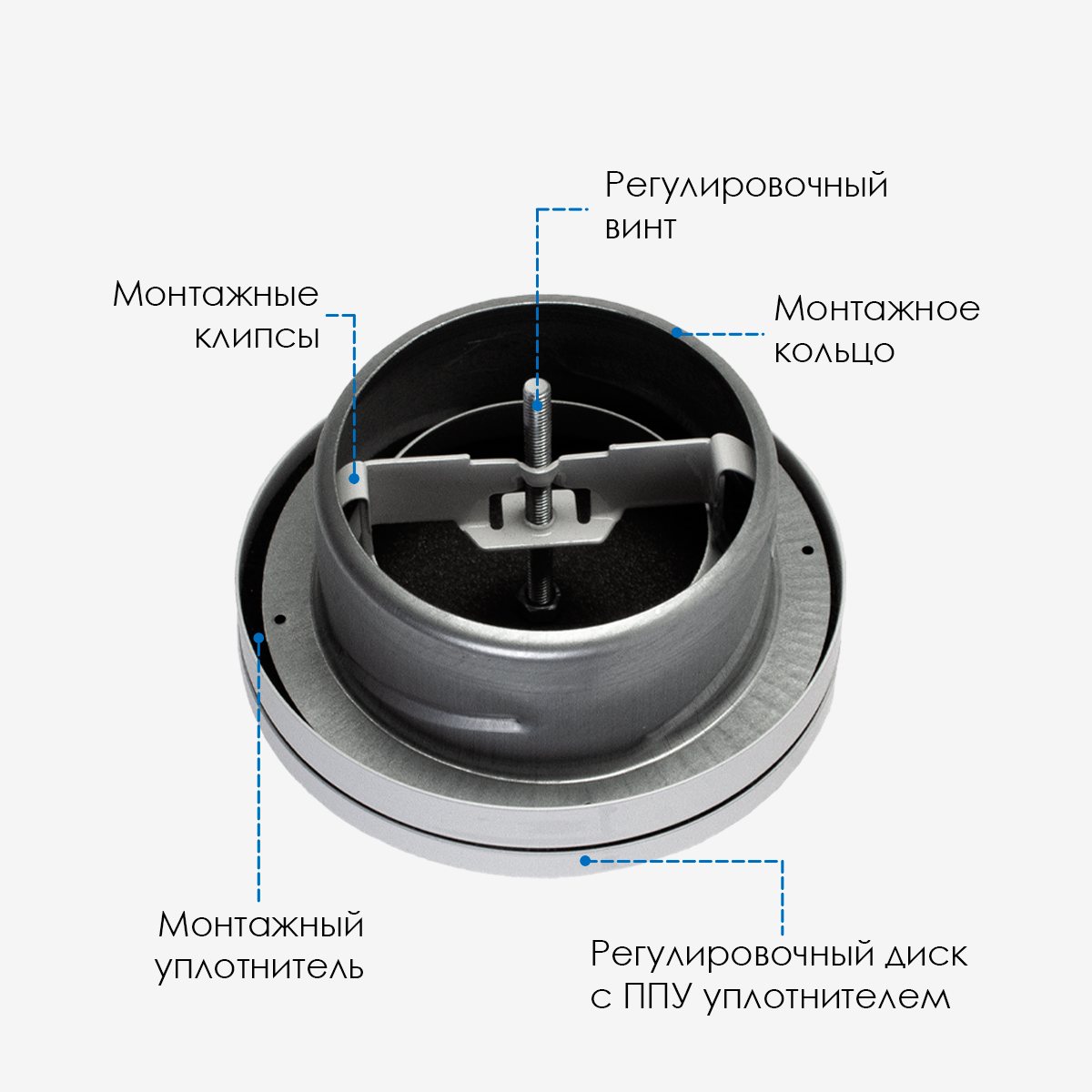

Особенности конструкции диффузора включают монтажное кольцо из стального оцинкованного листа с ПВХ-уплотнителем и регулировочным диском, обеспечивающим прекрасную герметизацию.

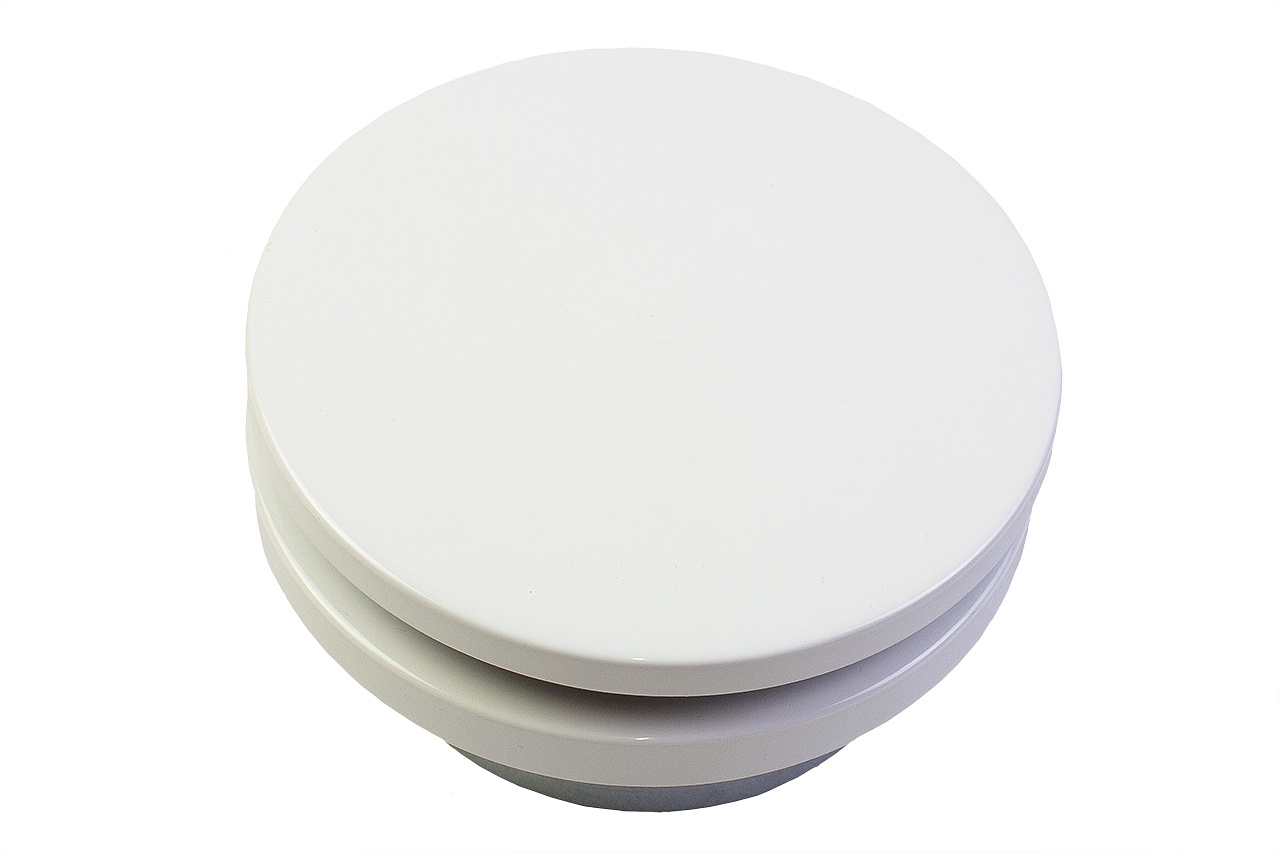

Стандартный цвет изделия — белый (RAL9016);
Монтажный уплотнитель выполнен из ПВХ;
Монтажное кольцо изготовлено из стального оцинкованного листа.

Регулировка и измерение:

Регулировка воздушного потока достигается поворотом регулировочного диска вокруг своей оси для установки степени открытия K (мм). Измерение расхода воздуха производится путем замера разности давлений с помощью отдельного анемометра.

Монтаж:

Монтаж на саморезы: на фланце присутствуют 4 отверстия, через которые осуществляется монтаж на саморезы (не входят в комплект поставки);

Монтаж на клей;

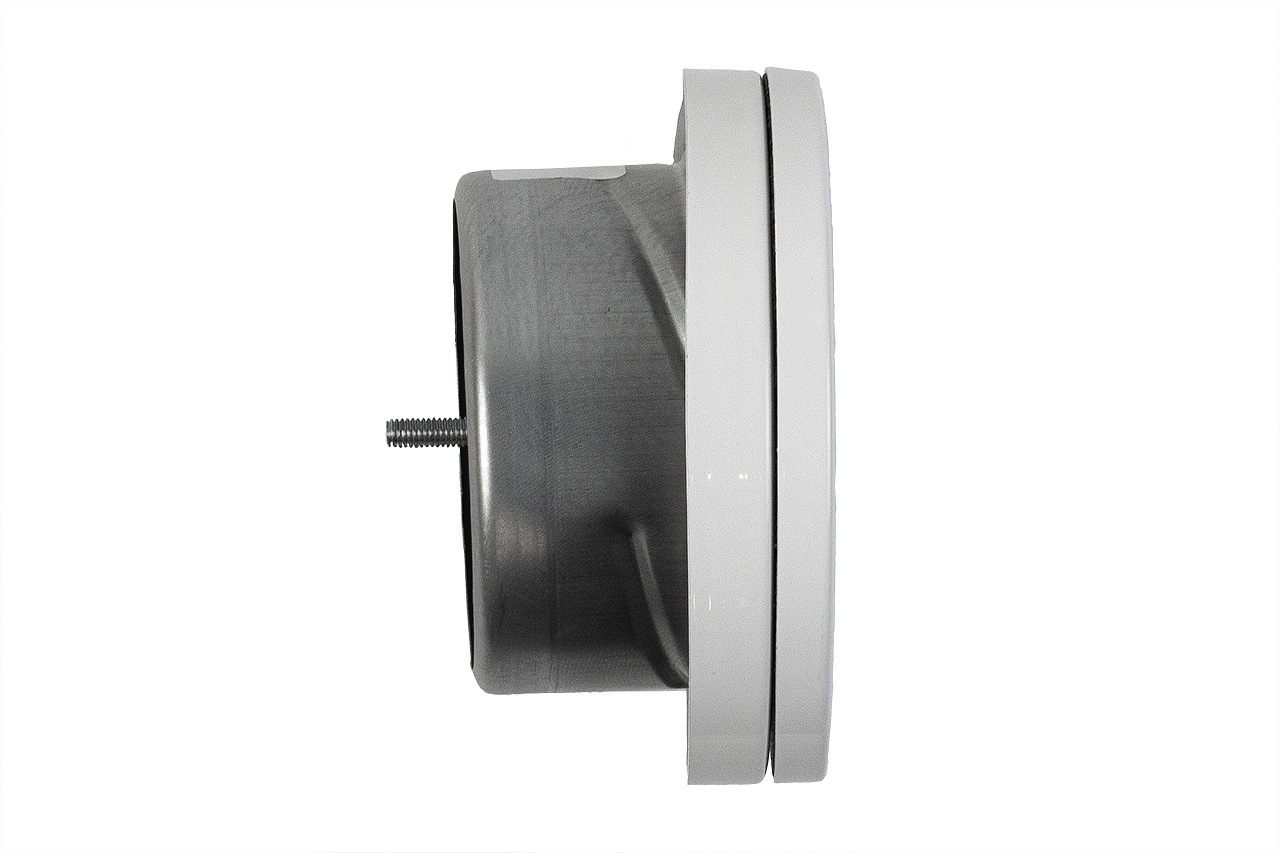

Фиксация с помощью фланца: за счет фланца конической формы, диффузор идеально подходит к воздуховодам и вентиляционным каналам диаметром 200 мм.

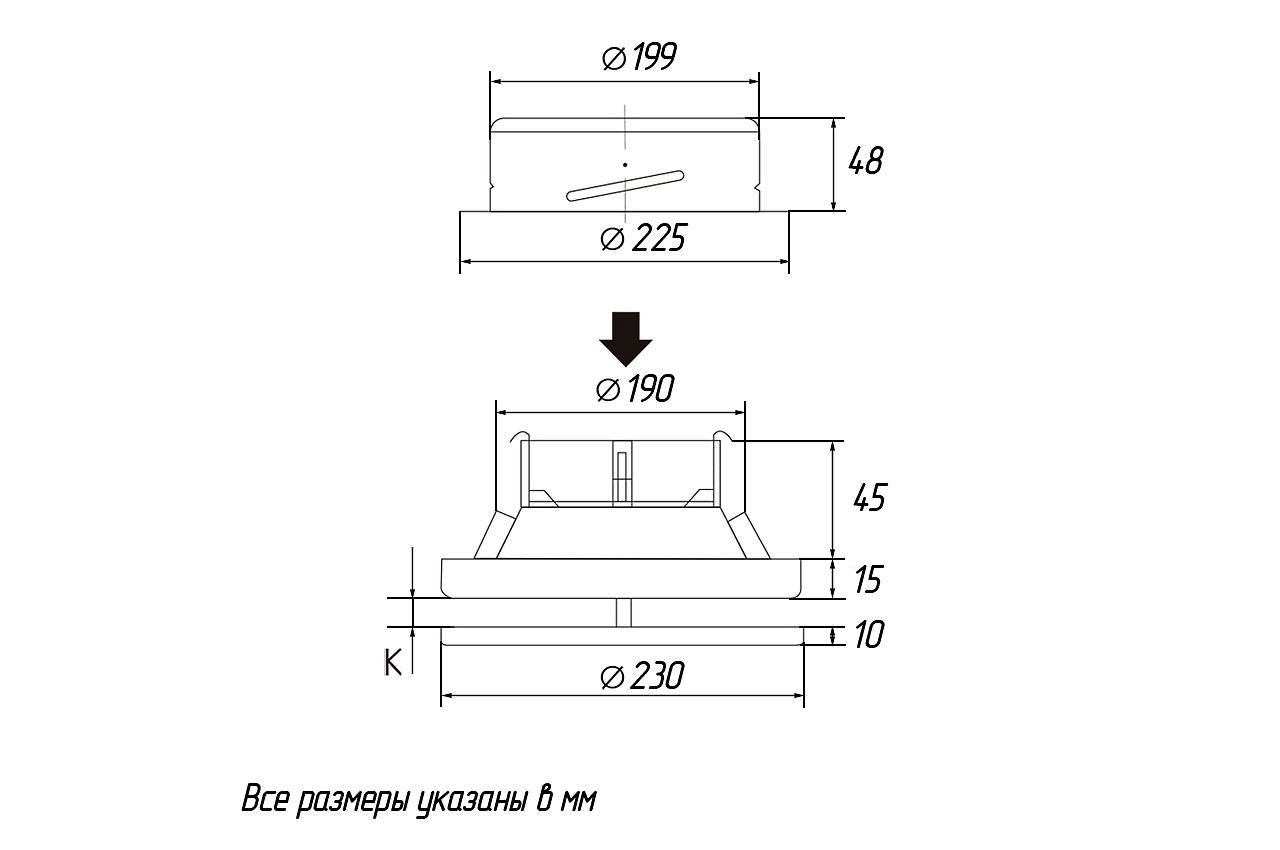

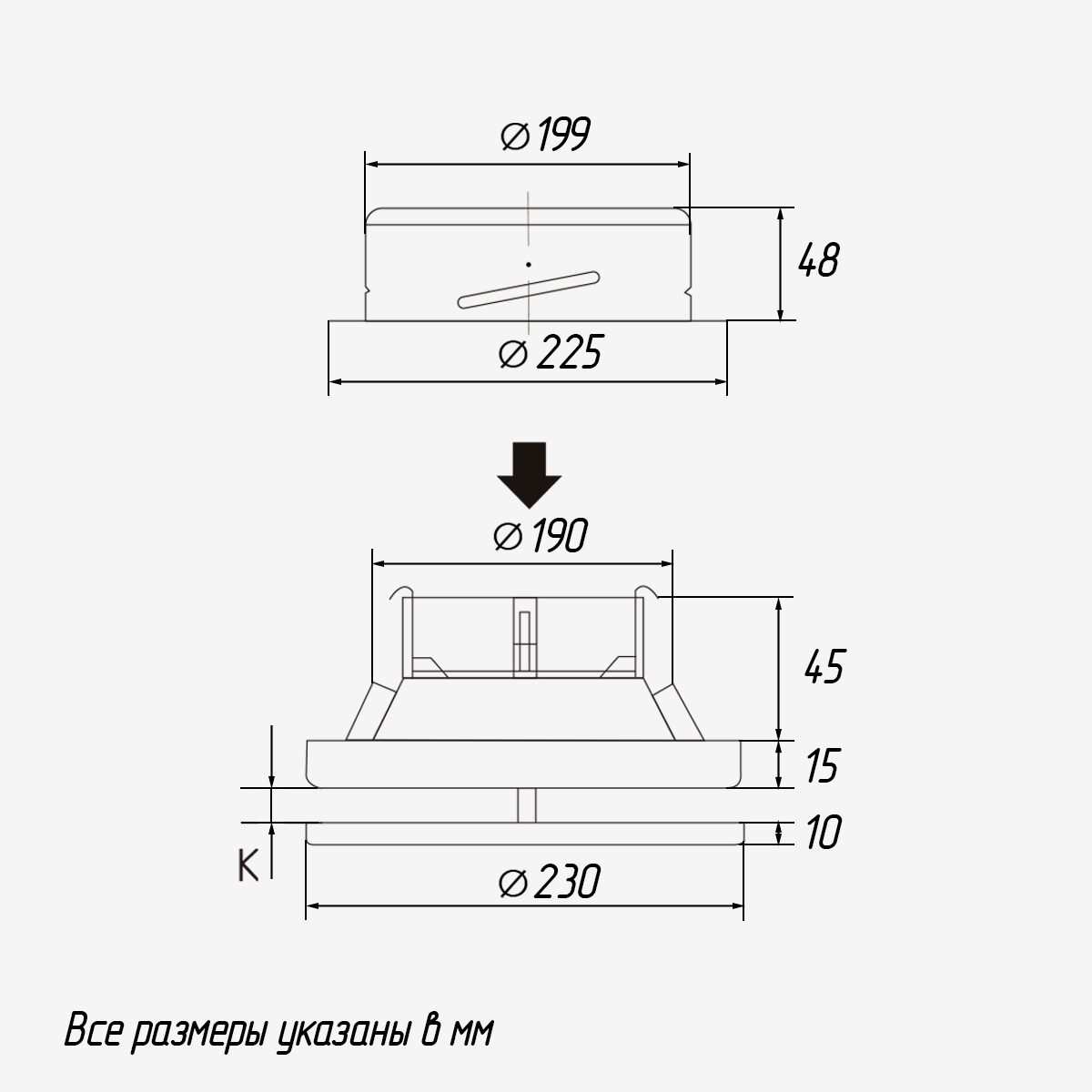

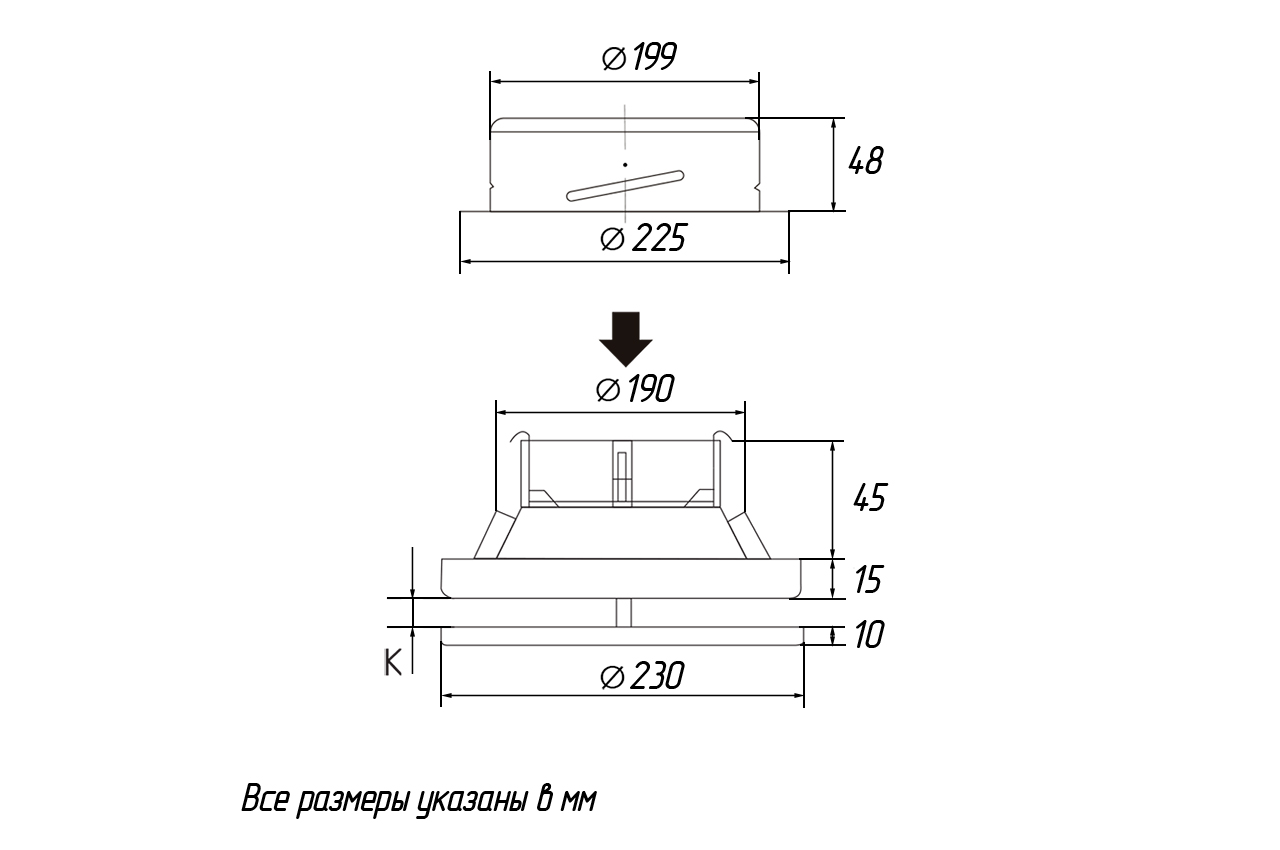

Размеры:

Диаметр присоединительного фланца диффузора составляет 199 мм.

Диаметр регулировочного диска составляет – 230 мм.

Габариты изделия, мм: 230х230х73.

Аэродинамические характеристики:

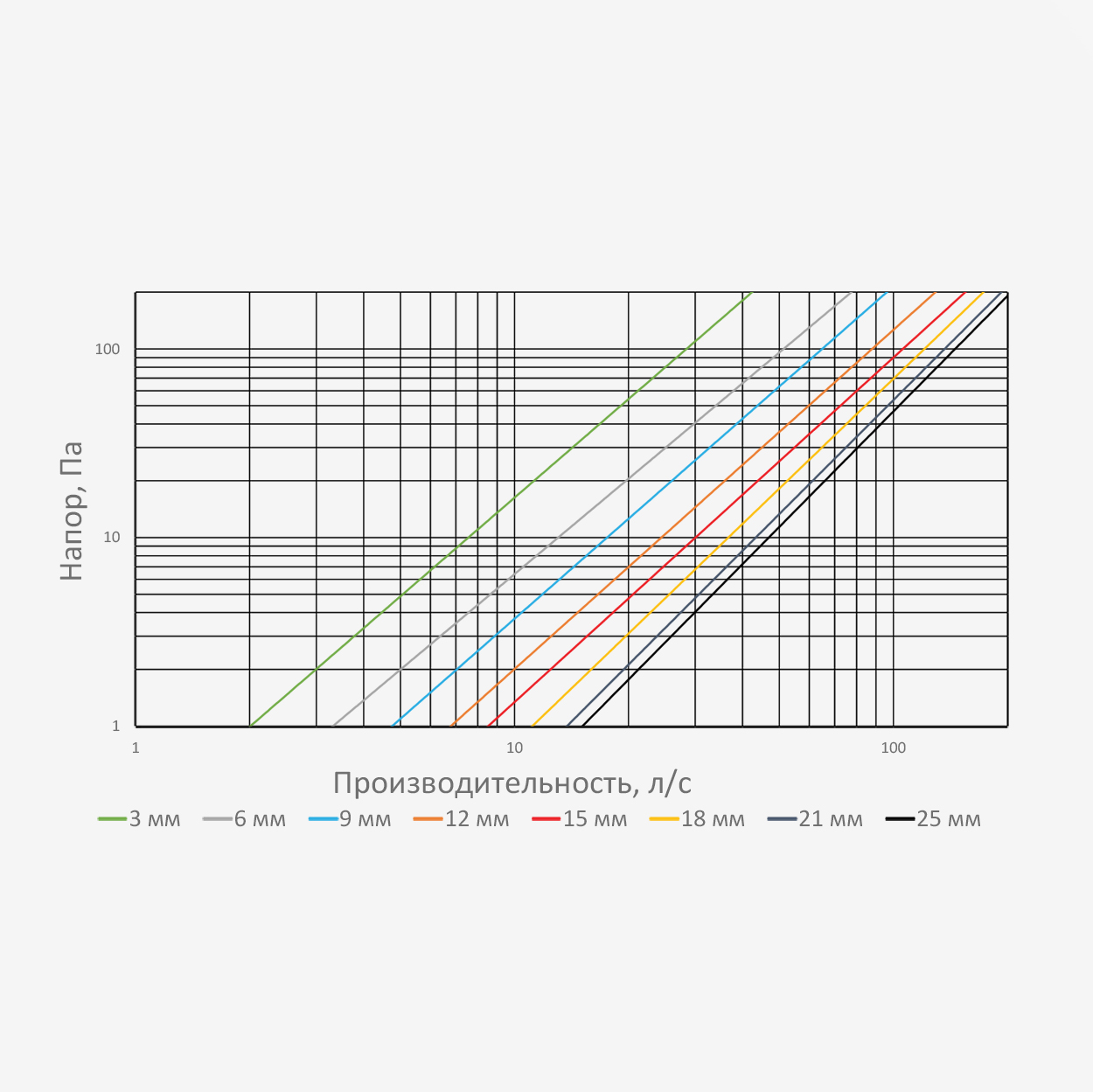

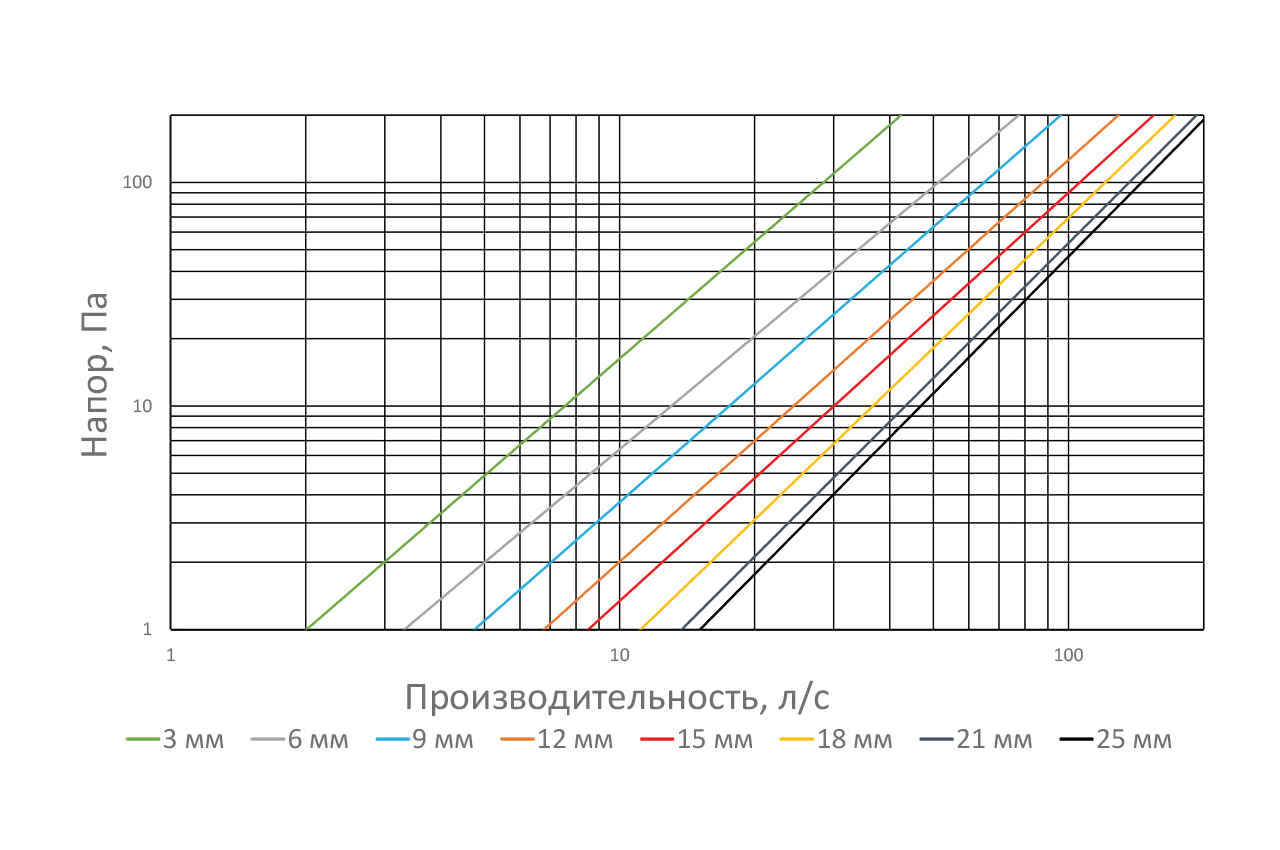

Регулировка воздушного потока достигается поворотом регулировочного диска вокруг своей оси для установки степени открытия K (мм). При одном повороте диск смещается на 1 мм. Закрытие диффузора производится поворотом регулировочного диска с ППУ уплотнителем по часовой стрелке. Открытие диффузора производится поворотом регулировочного диска против часовой стрелки. Максимальная степень открытия К – 25 мм. Замер номинальных аэродинамических характеристик, представленных на графике, производился при степени открытия: 3 мм, 6 мм, 9 мм, 12 мм, 15 мм, 18 мм, 21 мм, 25 мм.

Рекомендации:

Диффузор вентиляционный подходит для установки в любые системы вентиляции в жилых и офисных помещениях. Монтируется в выходные вентиляционные отверстия соответствующего диаметра.
