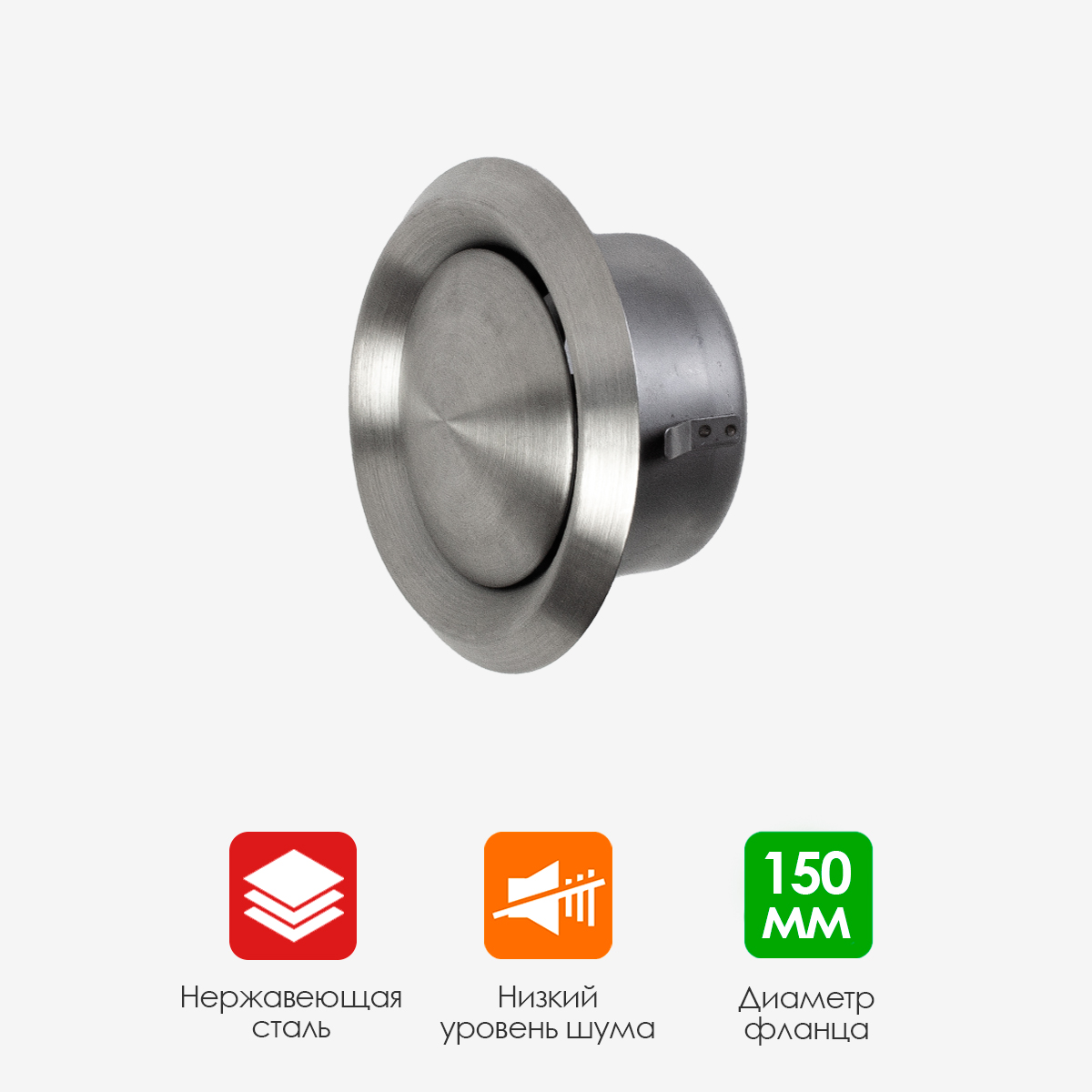

Диффузор приточно-вытяжной нержавеющая сталь Dvc-ss-150 135482
Назначение:
Приточно-вытяжной вентиляционный диффузор ARIUS DVC-SS 150 предназначен для равномерного распределения воздушных потоков в системе вентиляции и создания комфортного микроклимата в помещении. Металлический анемостат сочетает в себе функциональность и эстетичный внешний вид, органично вписываясь в современный интерьер.
Ключевые особенности:
- Равномерное распределение воздуха – обеспечивает комфортный микроклимат без сквозняков;
- Металлический корпус – прочность, долговечность и устойчивость к коррозии;
- Универсальность – подходит как для приточной, так и для вытяжной вентиляции;

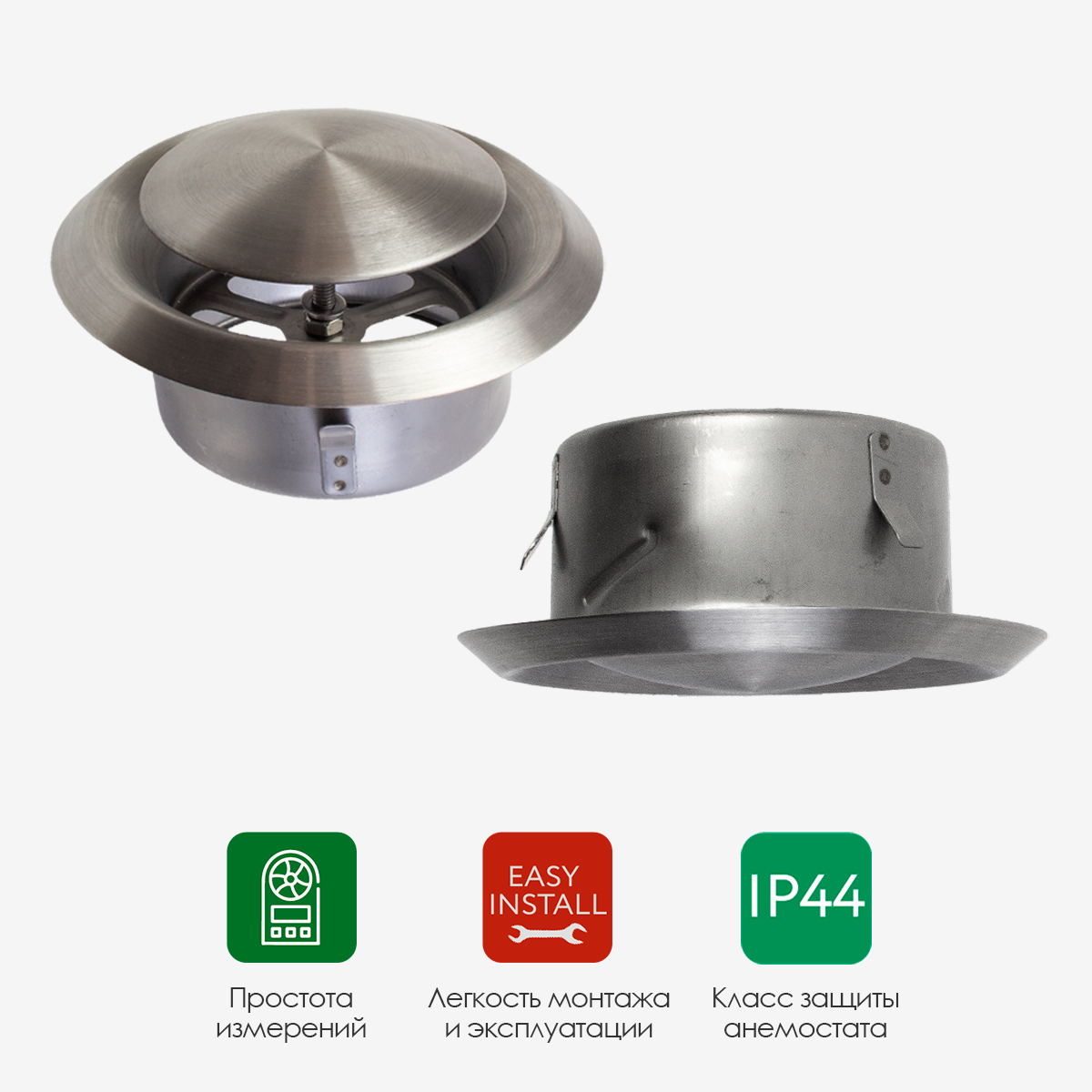

- Изделие позволяет упростить измерение скорости воздушного потока/расхода воздуха;

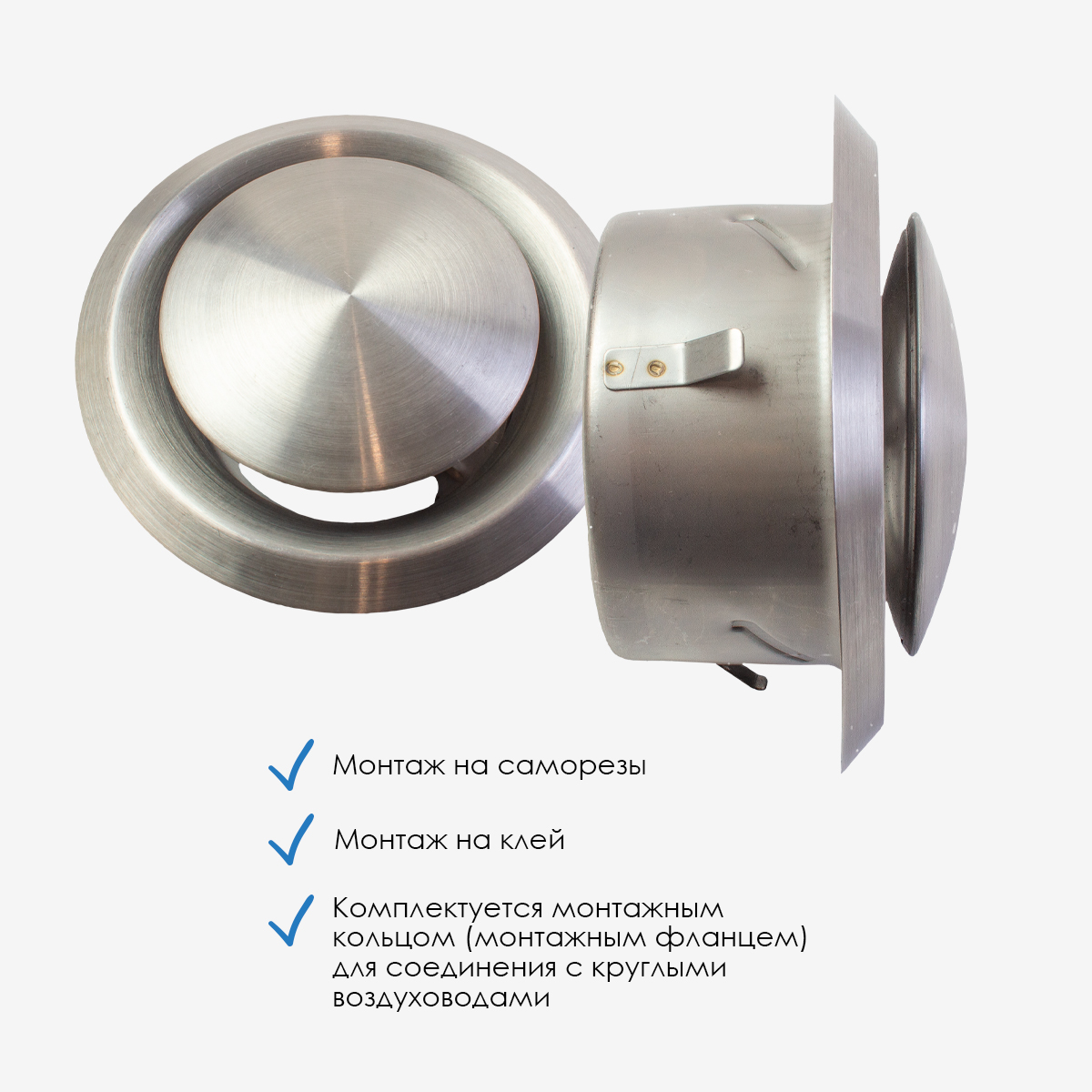

- Простота монтажа – легко устанавливается в воздуховоды круглого сечения. Возможность использования на поверхностях, которые нельзя сверлить;
- Эстетика – полированная поверхность нержавейки подходит для видимого монтажа.

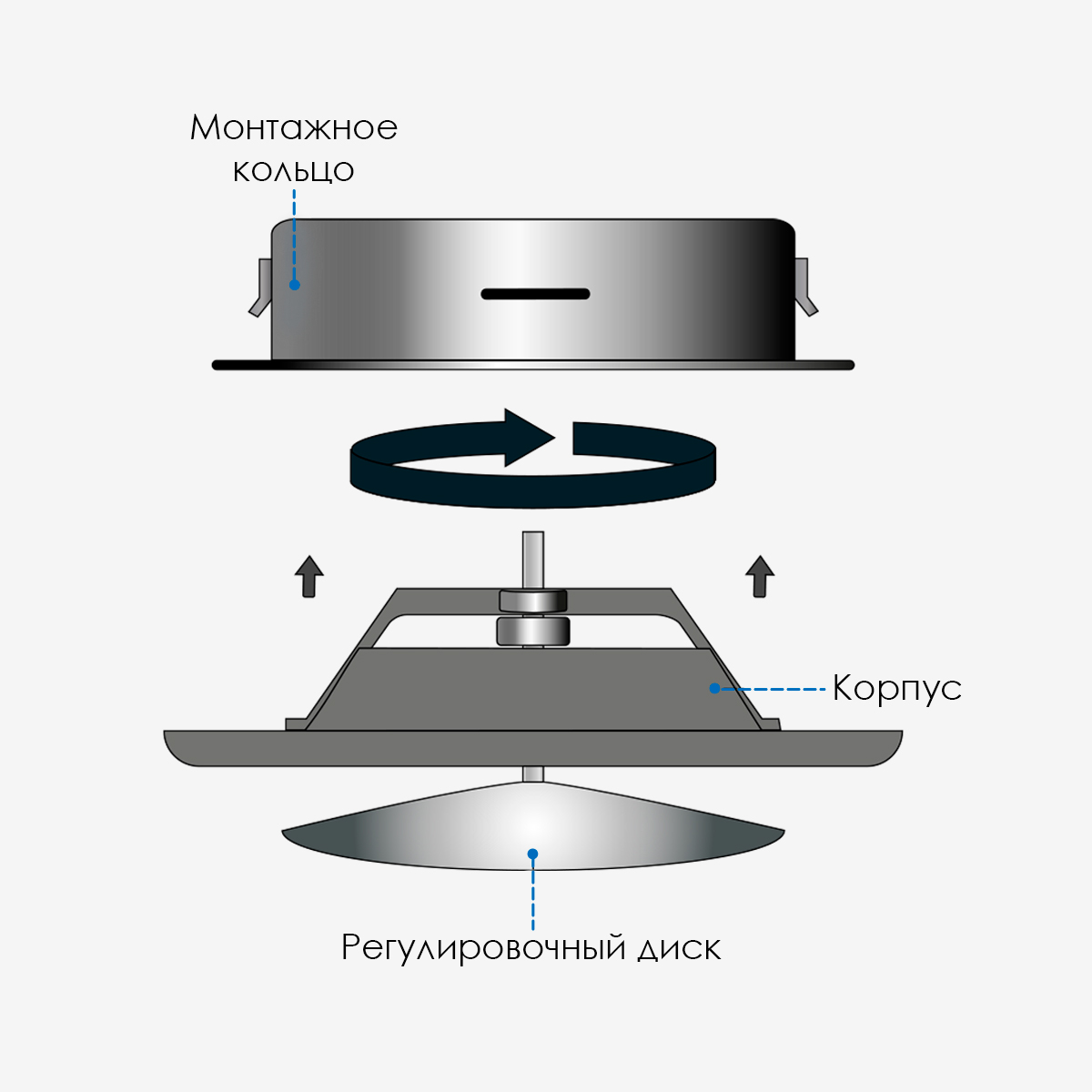

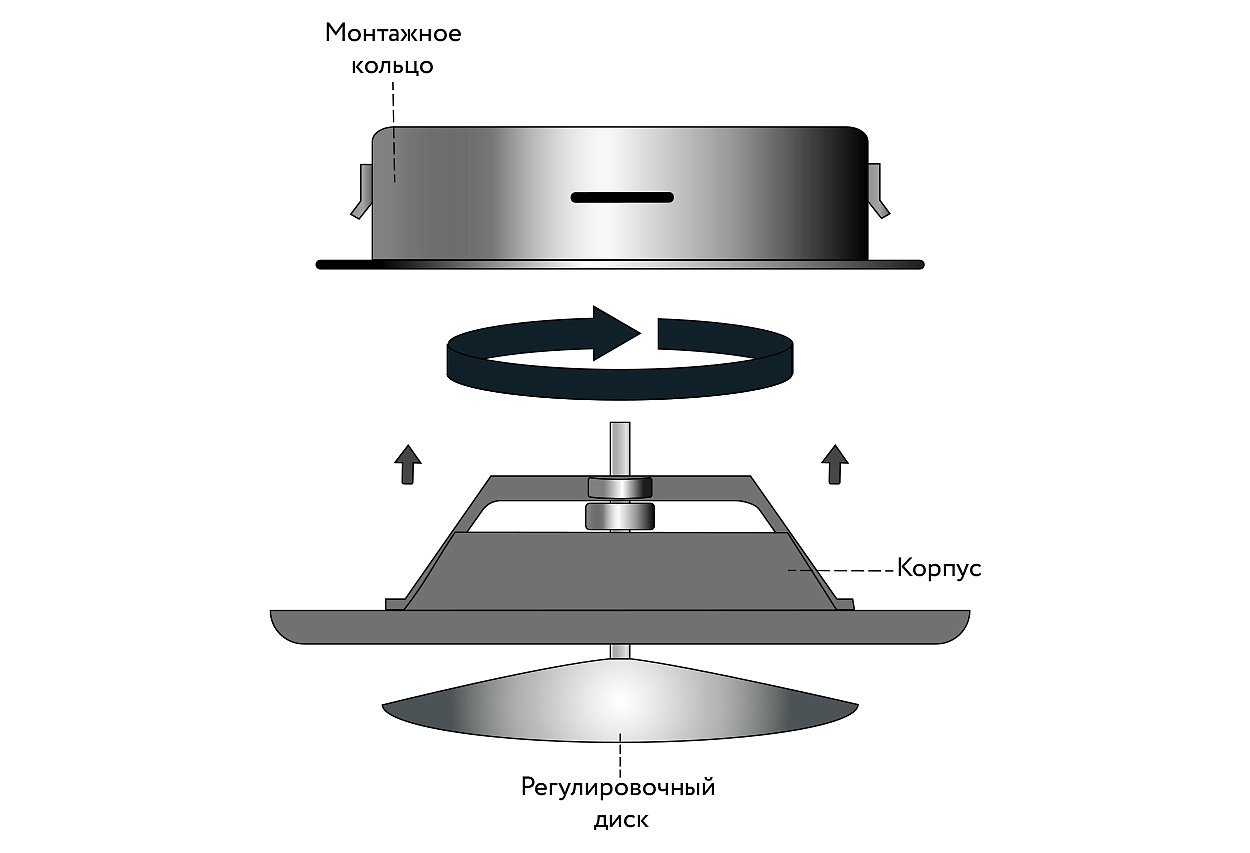

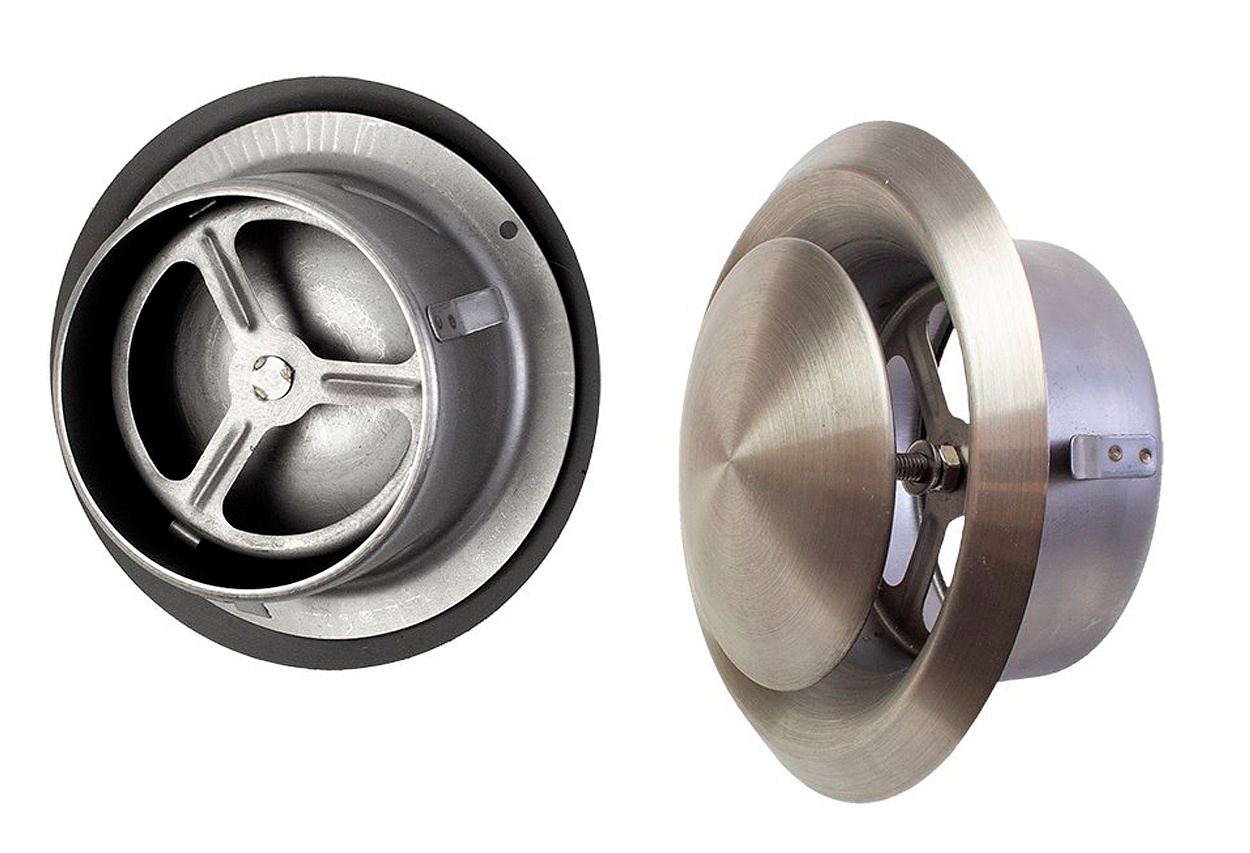

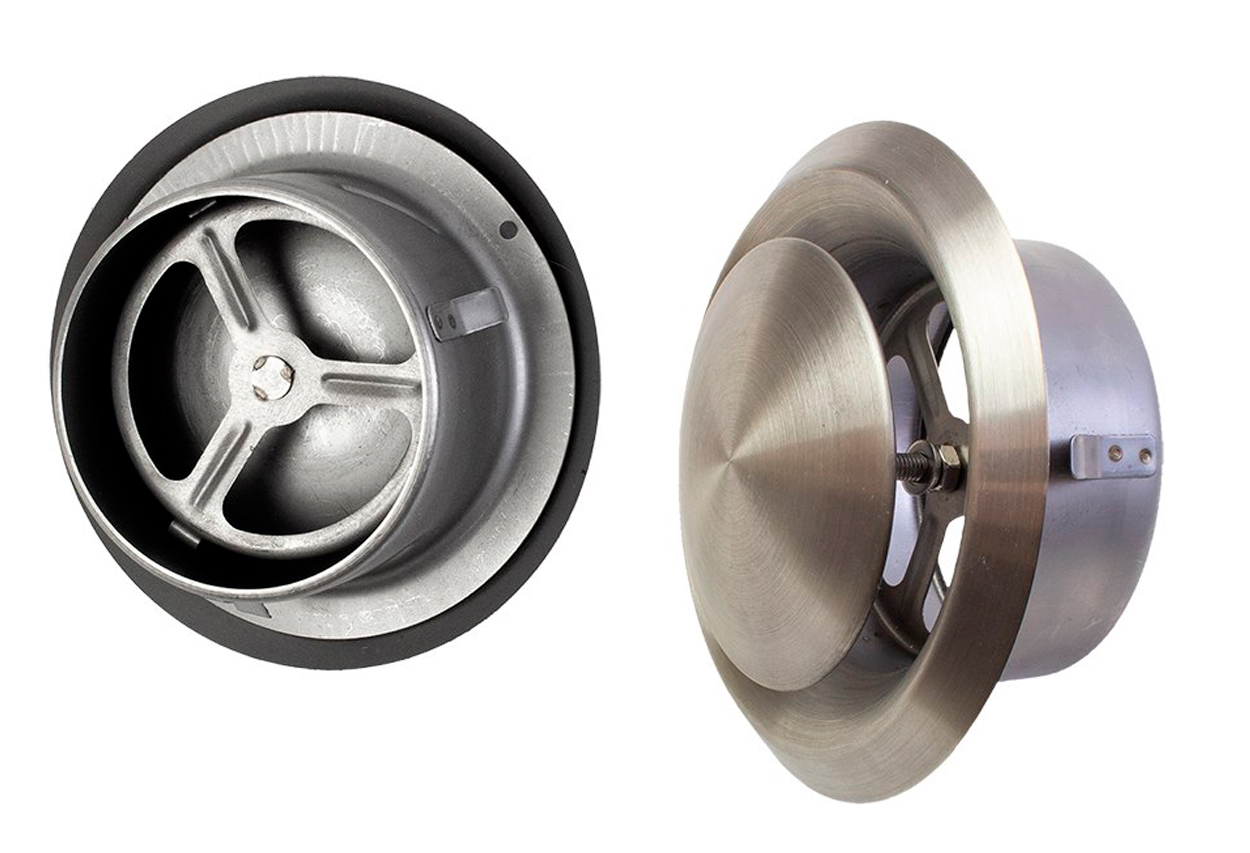

Конструкция:

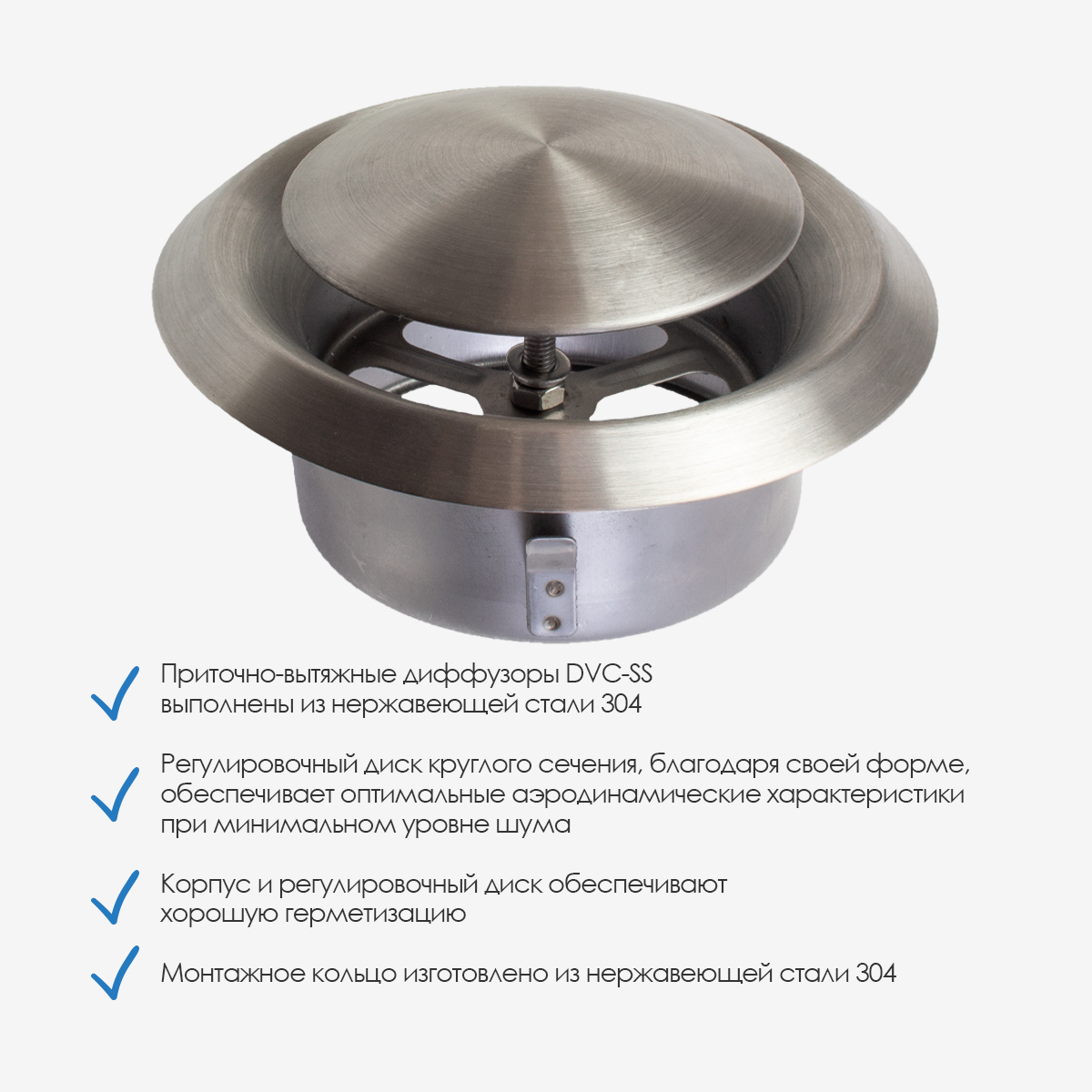

Конструкция диффузора включает в себя корпус изделия и монтажное кольцо с регулировочным диском, выполненные из нержавеющей стали марки AISI 304 (аустенитная сталь с коррозионной стойкостью, подходит для агрессивных сред и влажных помещений).
- Регулировочный диск круглой формы: обеспечивает точную настройку воздушного потока и оптимальные аэродинамические характеристики изделия;
- Герметичность: конструкция корпуса и диска минимизирует утечки воздуха, что важно для систем с повышенными требованиями к герметизации;
- Шумоподавление: спроектирован для работы с минимальным уровнем шума благодаря сбалансированной геометрии;
- Крепление: стальное монтажное кольцо обеспечивает долговечность и совместимость с различными типами воздуховодов;
- Устойчивость к коррозии: сталь AISI 304 сохраняет свойства при контакте с влагой и умеренно агрессивными веществами.
Регулировка и измерение:

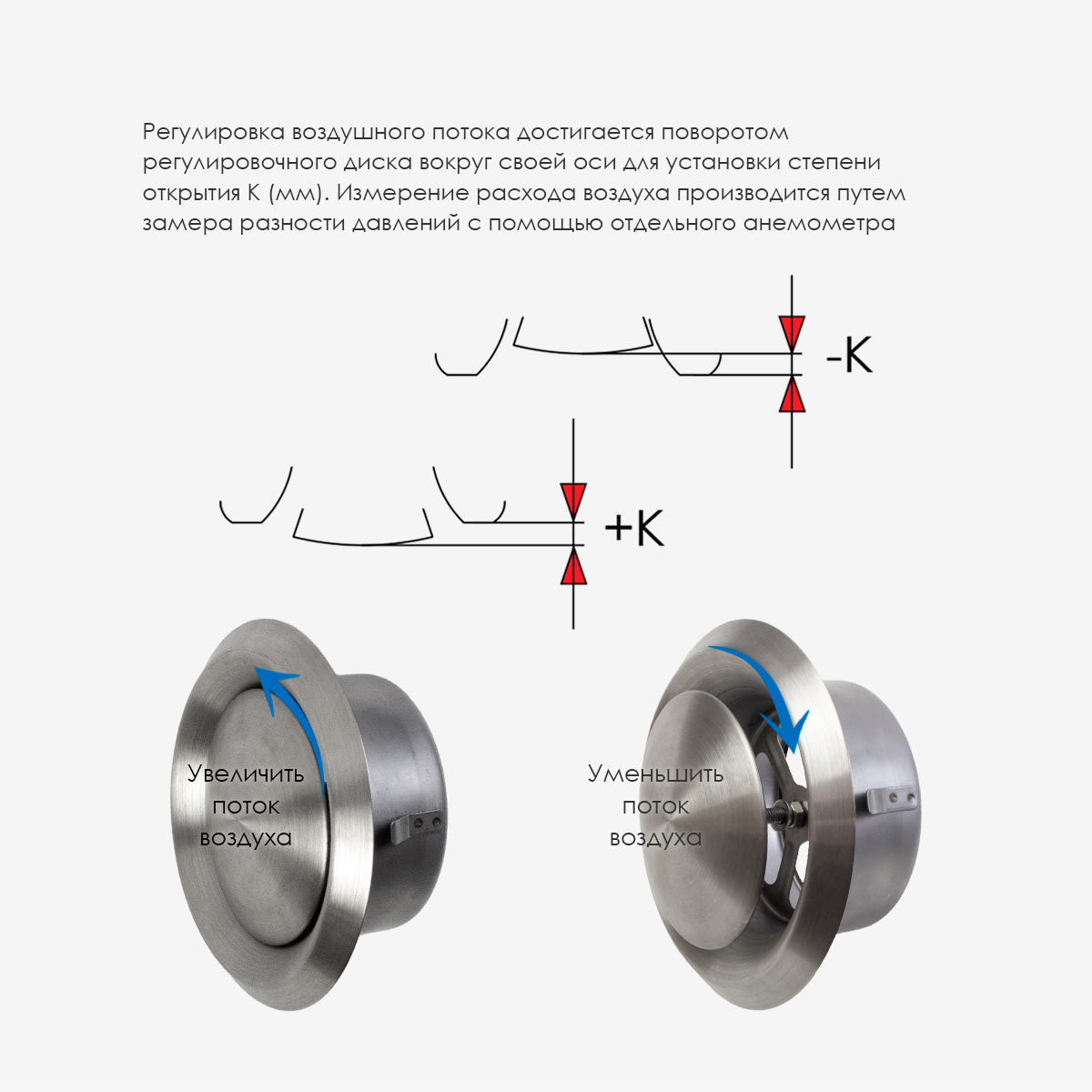

Регулировка степени открытия: поверните регулировочный диск вокруг своей оси. Установите нужную степень открытия K (мм) – это определяет пропускную способность воздушного потока.
Измерение расхода воздуха: используйте анемометр (прибор для измерения скорости воздуха). Замерьте разность давлений до и после регулирующего элемента. По полученным данным рассчитайте расход воздуха (если требуется).
Монтаж:

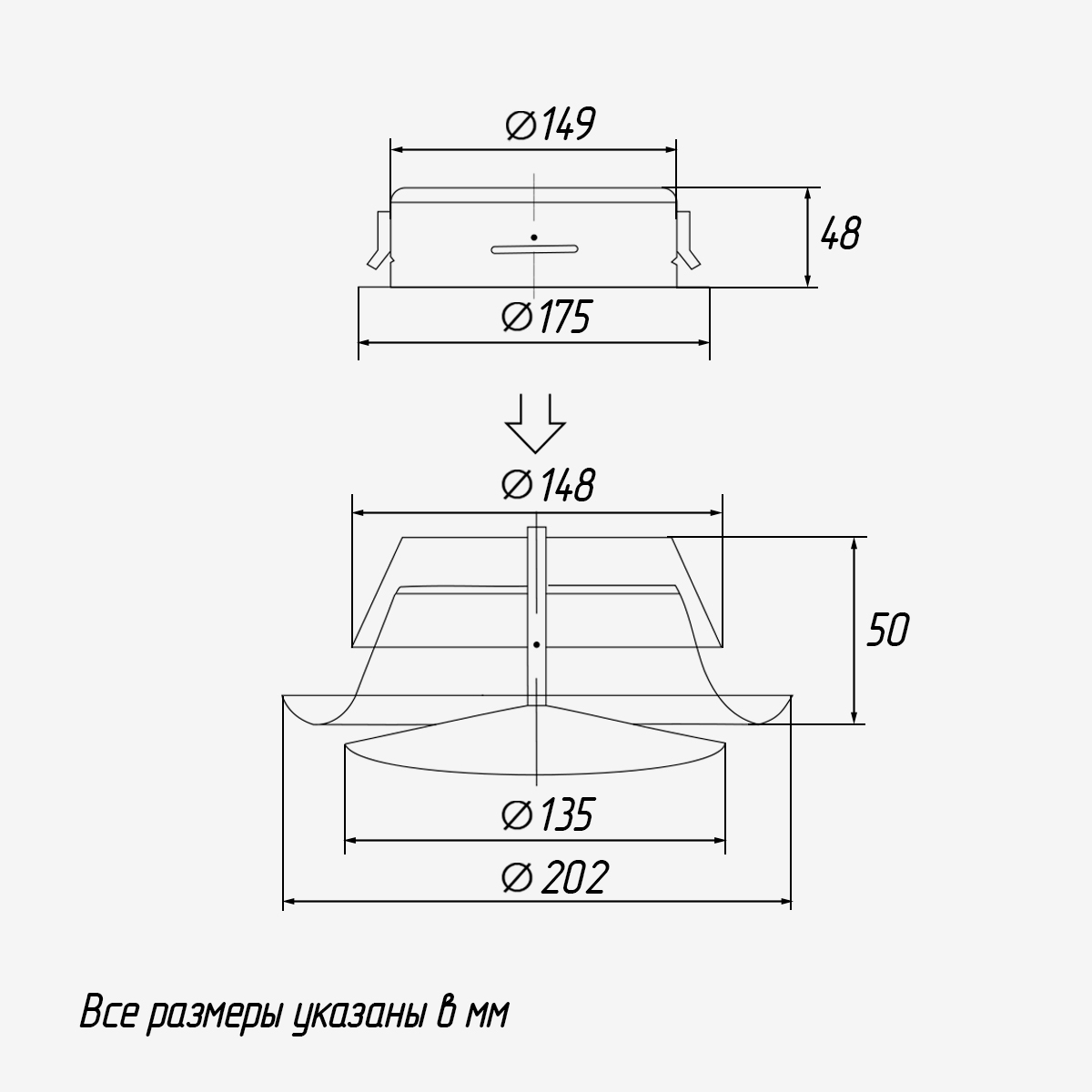

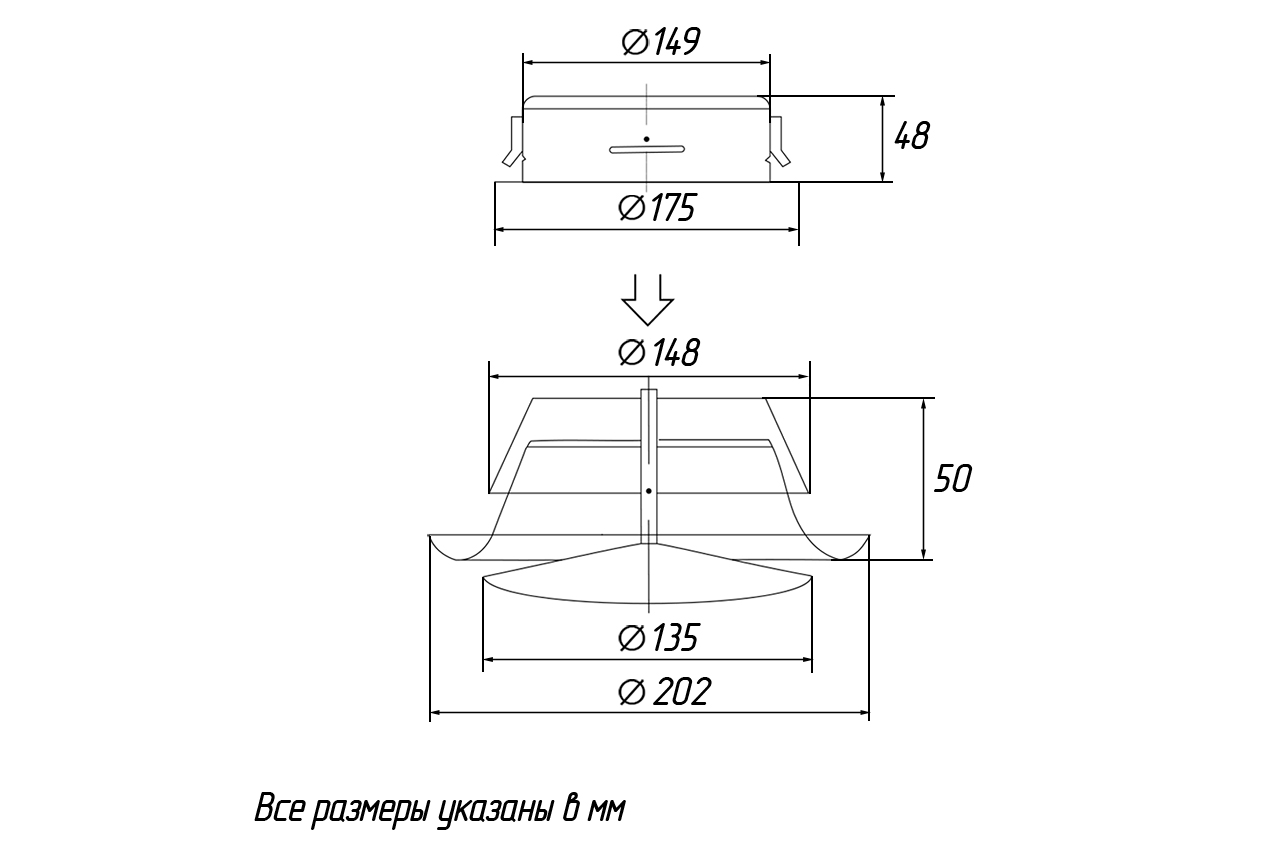

Размеры:
Диаметр присоединительного фланца диффузора составляет 149 мм.
Диаметр регулировочного диска составляет – 202 мм.
Габариты изделия, мм: 215х215х75.

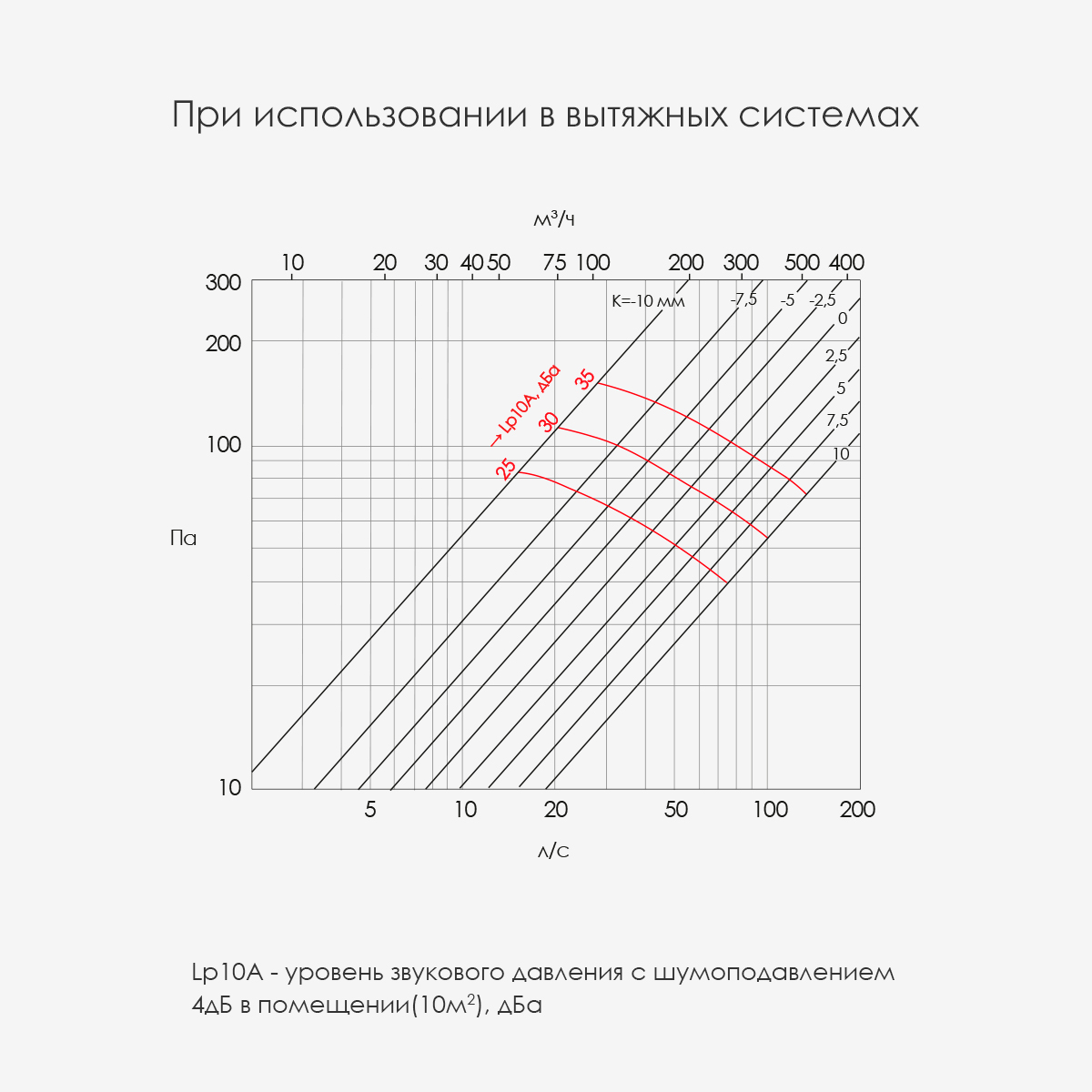

Аэродинамические характеристики (вытяжка):
Регулировка воздушного потока достигается поворотом регулировочного диска вокруг своей оси для установки степени открытия K (мм). При одном повороте диск смещается на 1 мм. Закрытие диффузора производится поворотом регулировочного диска с ППУ уплотнителем по часовой стрелке. Открытие диффузора производится поворотом регулировочного диска против часовой стрелки.

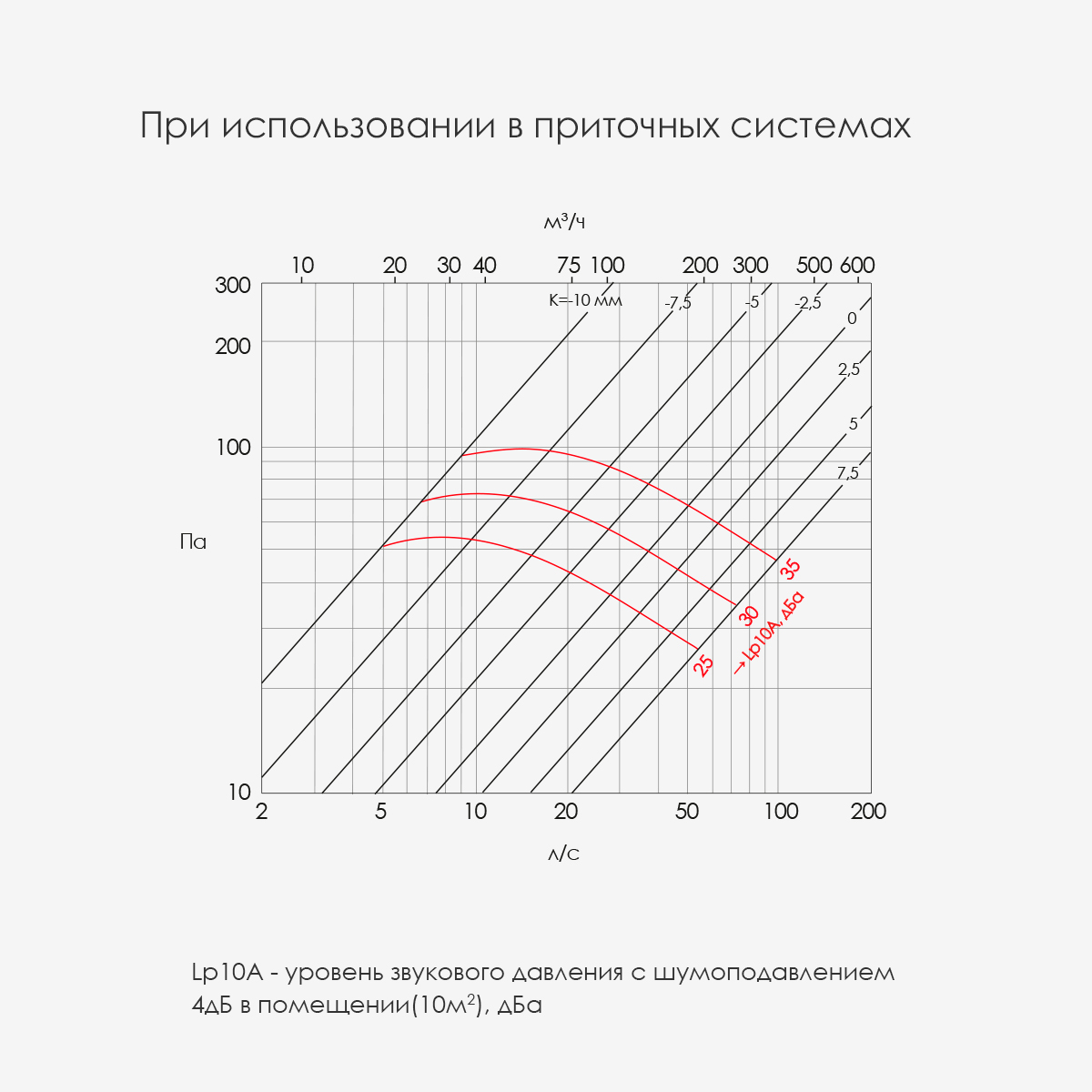

Аэродинамические характеристики (приток):
Максимальная степень открытия К – 25 мм. Замер номинальных аэродинамических характеристик, представленных на графике, производился при степени открытия: 3 мм, 6 мм, 9 мм, 12 мм, 15 мм, 18 мм, 21 мм, 25 мм.
Рекомендации:
Диффузор вентиляционный подходит для установки в приточно-вытяжные системы вентиляции в жилых, офисных и коммерческих помещениях. Совместим с воздуховодами стандартных диаметров (подбирается под размер канала).
Подробнее о серии приточно-вытяжные диффузоры ARIUS DVC-SS , Вы можете ознакомиться в соответствующем разделе сайта.

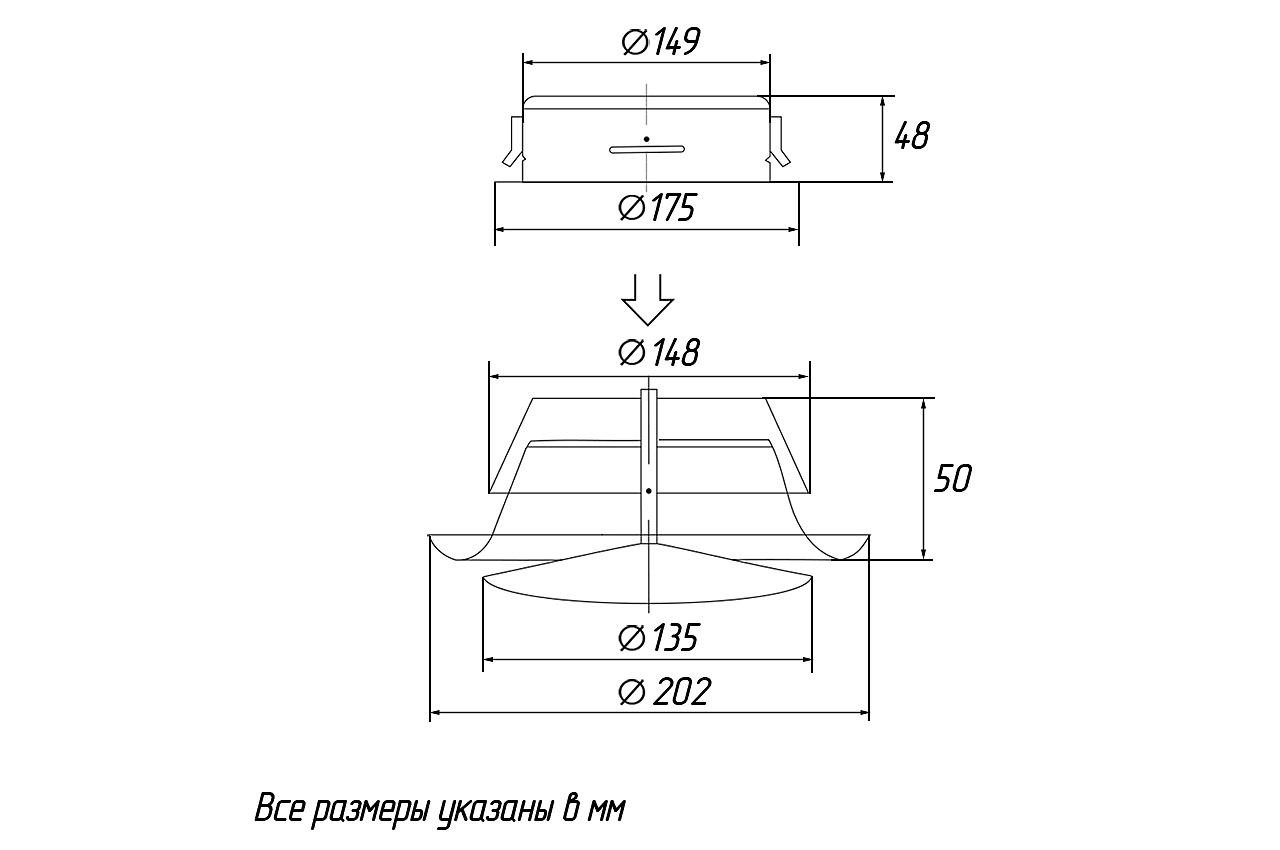

Все размеры указаны в мм
Качество достойное, упаковка солидная, пришло вовремя. Уже установил, без проблем. Продавцу респект!
Очень понравился товар, качественный! Смотрится отлично!
Очень нам понравился. Можно при сильном ветре закрыть(закрутить) без усилий. Замечательно вписался в интерьер. Пришёл быстро, без повреждений. Рекомендую.
Качественный товар, плотно садится в трубу, шаг регулировки мелкий.
Классная штука! Взял два анемостата на приток изнутри и на вытяжку. Встали идеально и смотрятся круто.
Достоинства
Цена-качество.
Недостатки
Не выявлено.
Комментарий
Свою функцию выполняет.

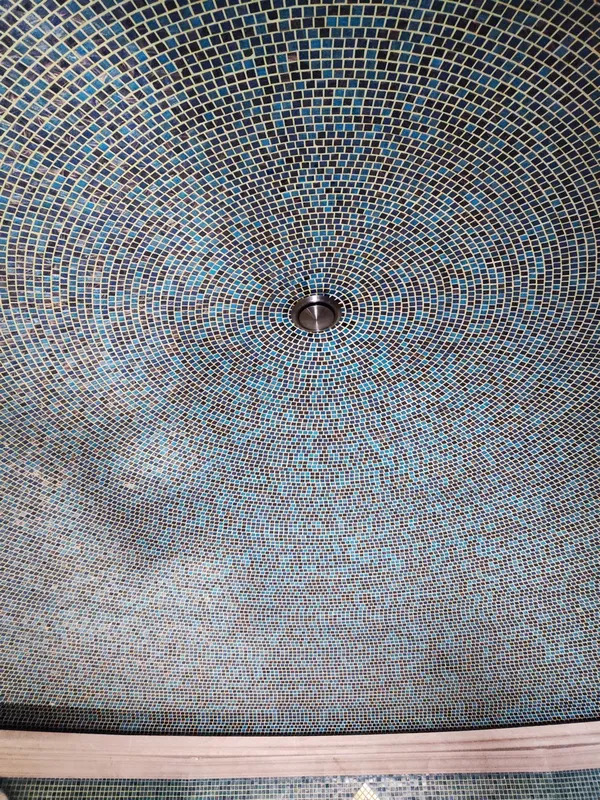

Диффузор в сауну на приточку. Все четко.
