Серия диффузоров приточно-вытяжных стальных ARIUS DVC-SS

29-01-2024

Назначение:

Серия диффузоров ARIUS DVC-SS — это современное решение для организации приточно-вытяжной вентиляции, сочетающее эффективность, эргономику и эстетику. Модели серии разработаны с учетом современных стандартов вентиляции, обеспечивая идеальное распределение воздушных потоков без сквозняков. Благодаря продуманному дизайну, они легко вписываются в любой интерьер — от офисов до жилых помещений.

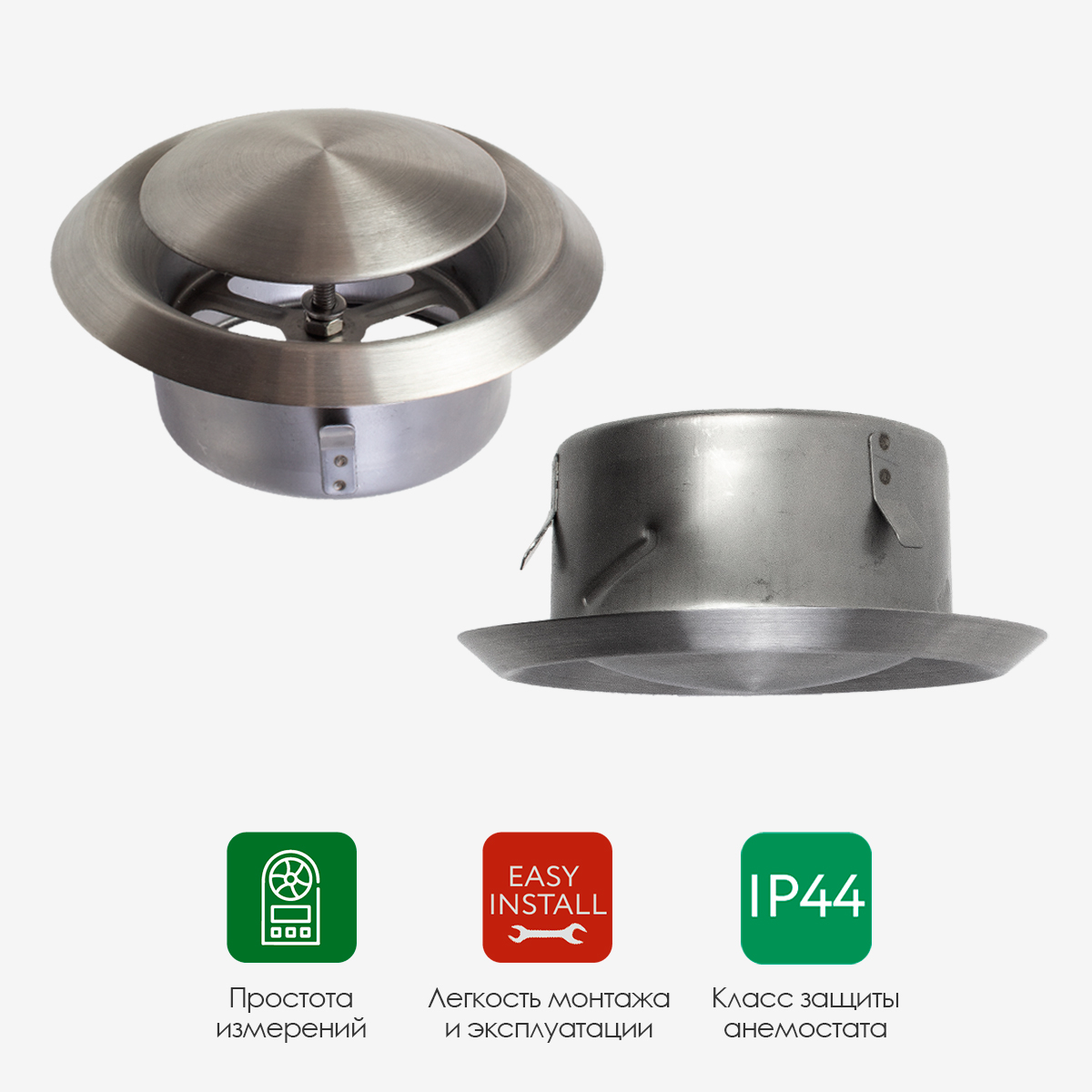

Особенности диффузоров ARIUS серии DVC-SS

Основные особенности:

Равномерное распределение воздуха – оптимизированная конструкция обеспечивает комфортный воздухообмен без сквозняков;
Стильный дизайн – лаконичные формы и нейтральная цветовая гамма позволяют гармонично вписаться в интерьер жилых, офисных и коммерческих помещений;
Прочность и долговечность – изготовлены из высококачественной стали, устойчивы к коррозии и механическим воздействиям;
Тихая работа – аэродинамически выверенная конструкция минимизирует шум при высокой производительности;
Простой монтаж – предусмотрено удобное крепление, совместимое с большинством вентиляционных систем.

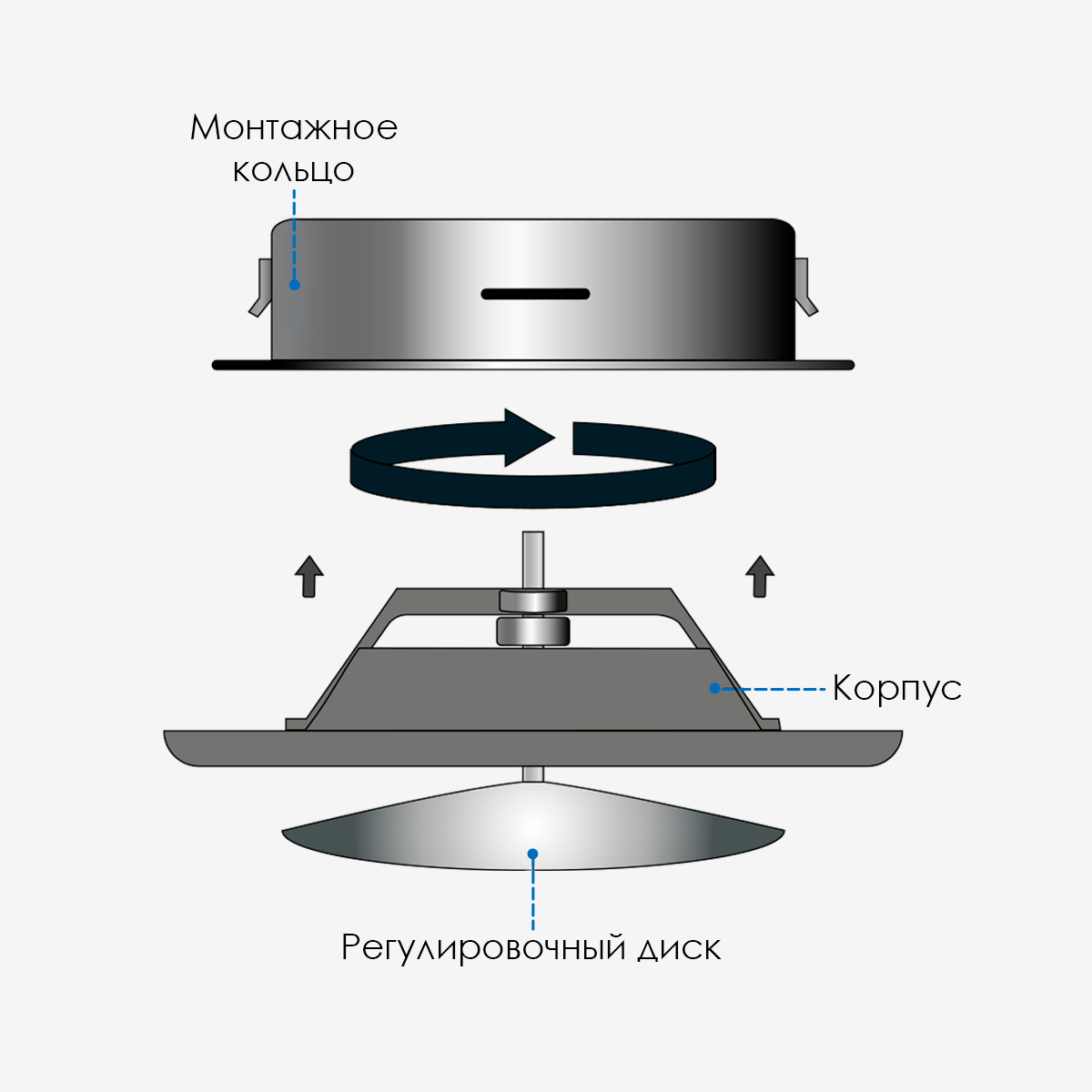

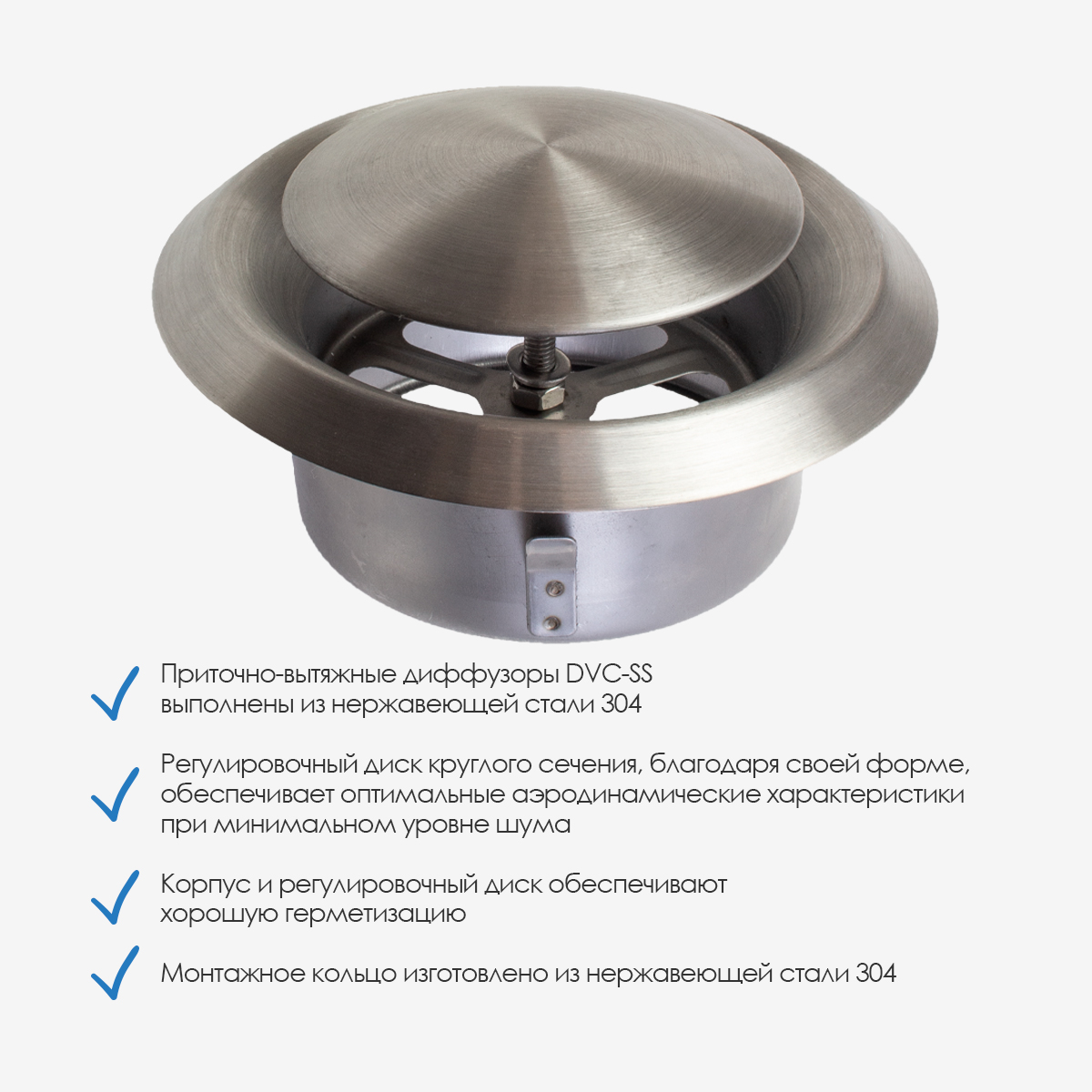

Конструкция:

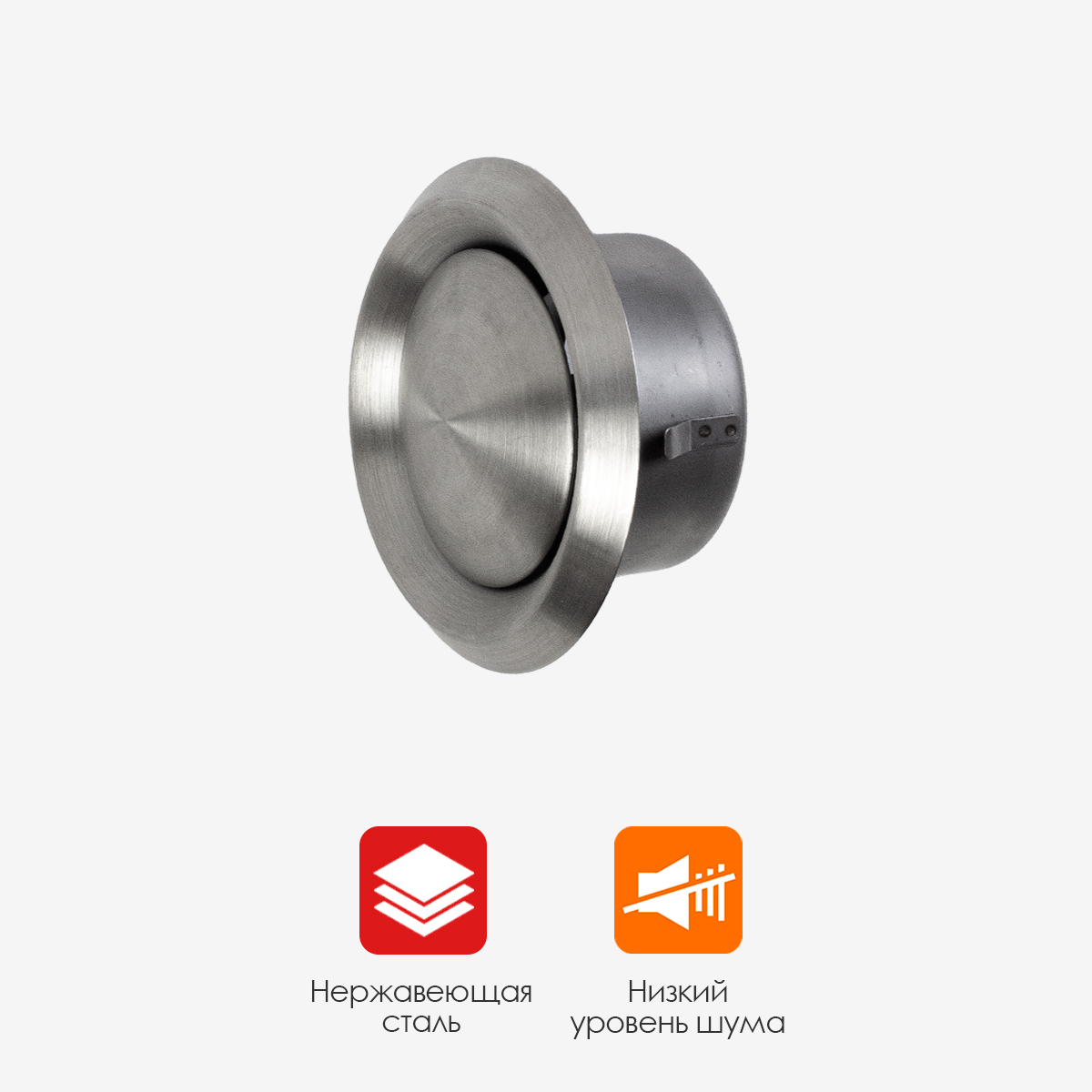

Конструкция диффузора состоит из корпуса и монтажного кольца с регулировочным диском. Все детали изготовлены из нержавеющей стали марки AISI 304. Этот материал относится к аустенитному классу сталей и отличается высокой коррозионной стойкостью, что делает его оптимальным выбором для эксплуатации в агрессивных средах и влажных помещениях.

Регулировочный диск круглой формы позволяет точно настраивать воздушный поток, обеспечивая изделию оптимальные аэродинамические характеристики;

Конструкция корпуса и диска разработана с учетом минимизации утечек воздуха, что делает решение подходящим для систем с повышенными требованиями к герметизации;

Особое внимание уделено акустическому комфорту: сбалансированная геометрия деталей снижает уровень шума при работе устройства. Для крепления используется стальное монтажное кольцо, которое гарантирует долговечность изделия и его совместимость с различными типами воздуховодов.

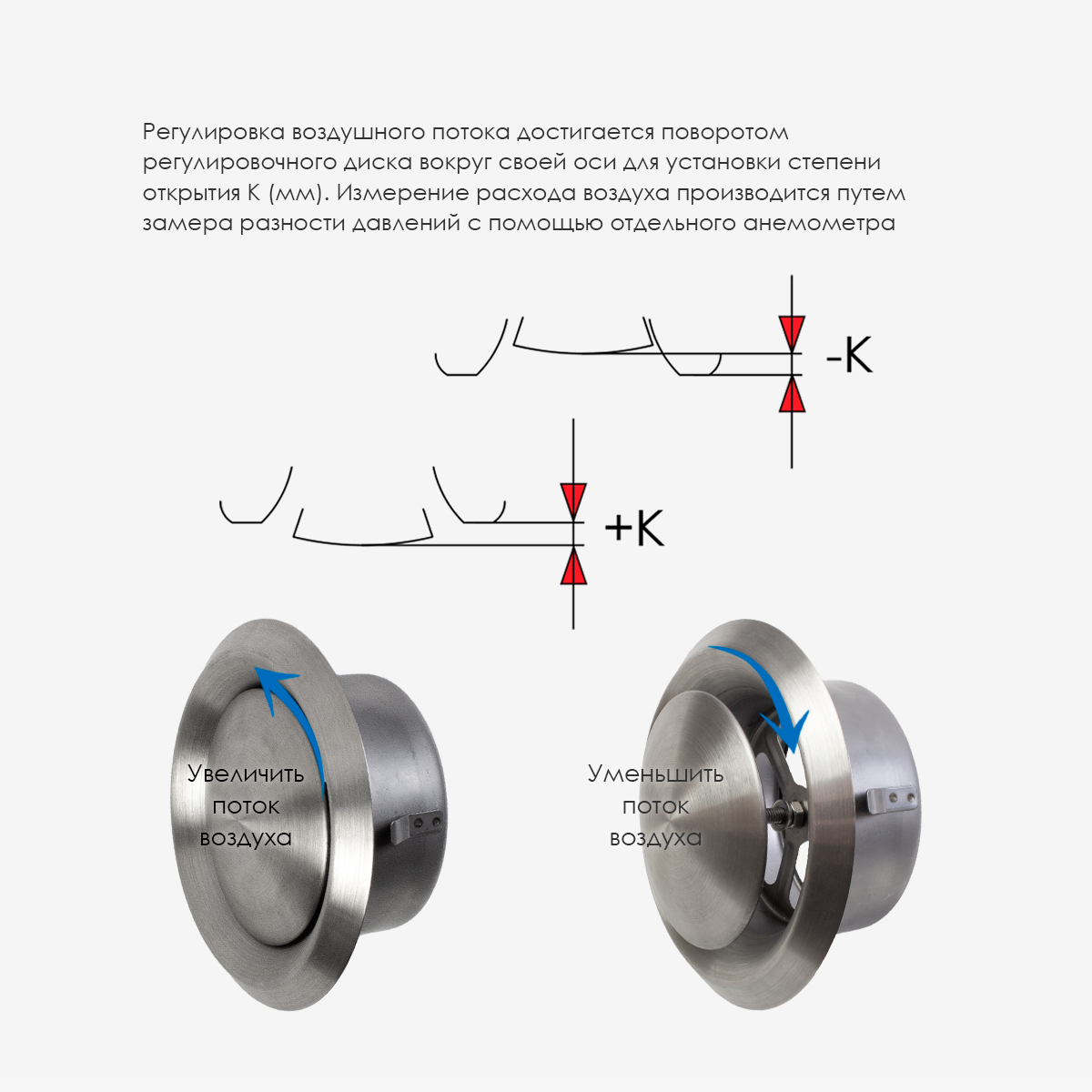

Регулировка и измерение:

Для точной настройки воздушного потока необходимо повернуть регулировочный диск вокруг его оси, установив требуемую степень открытия K в миллиметрах. Этот параметр напрямую определяет пропускную способность устройства и объем проходящего воздуха.

Для измерения расхода используйте анемометр, фиксируя скорость движения воздуха. Параллельно измерьте разность давлений до и после регулирующего элемента. На основе полученных данных при необходимости произведите расчет фактического расхода воздуха.

Регулировка и измерение диффузоров ARIUS DVC-SS

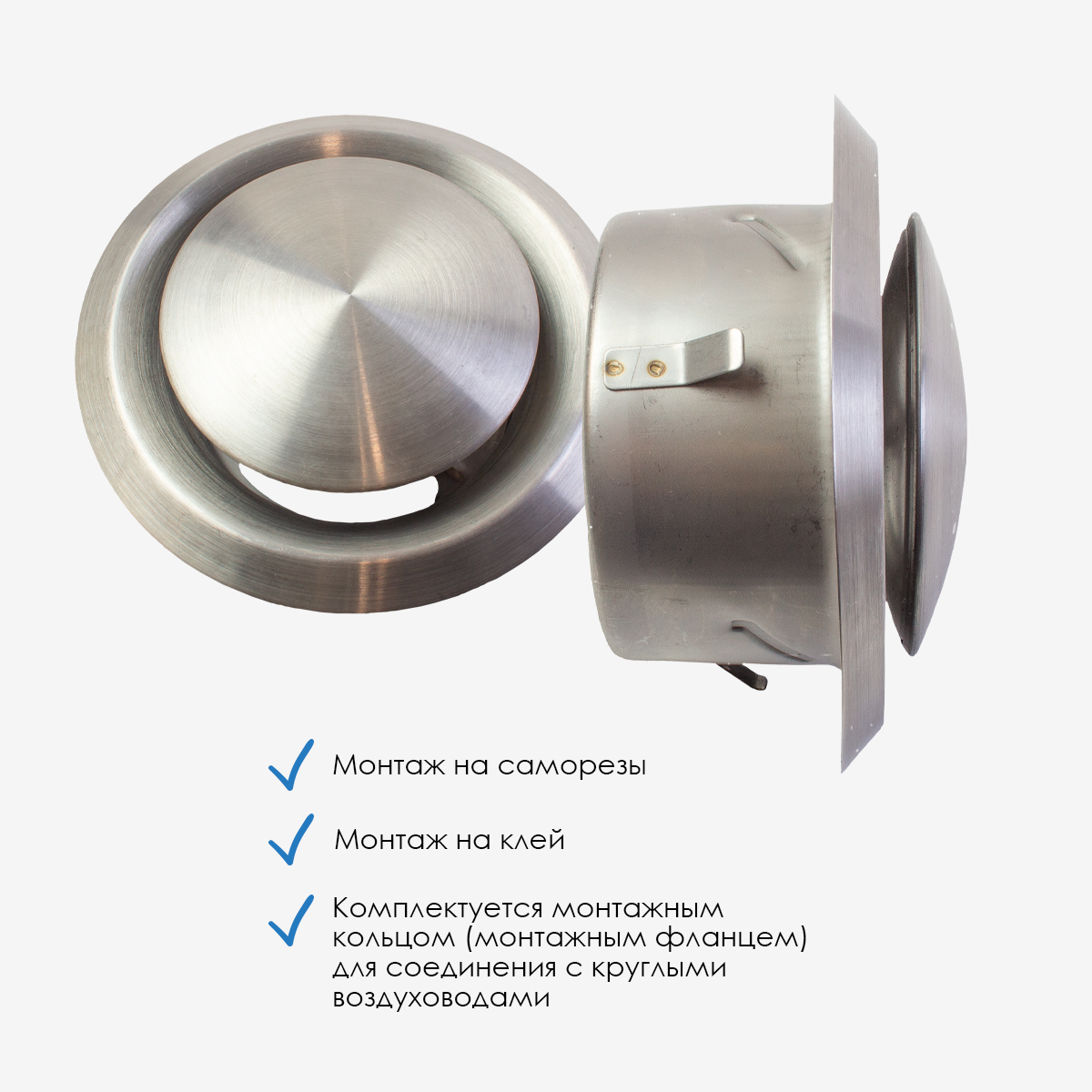

Монтаж:

Диффузоры данной серии предлагают три варианта установки, что позволяет адаптировать их под любые условия монтажа. Для жесткой фиксации к поверхности используются монтажные отверстия на фланце. В этом случае крепеж осуществляется саморезами, которые необходимо приобретать отдельно;
Если сверление нежелательно или поверхность слишком гладкая, подойдет монтаж на клей. В качестве состава можно использовать жидкие гвозди или силиконовый герметик. Этот метод обеспечивает надежную фиксацию без повреждения основы;
Конструкция диффузоров также предусматривает фиксацию за счет конического фланца, который плотно прилегает к воздуховоду. Такое соединение может быть достаточным для удержания устройств, однако при необходимости их дополнительно крепят саморезами или клеем для повышения надежности.

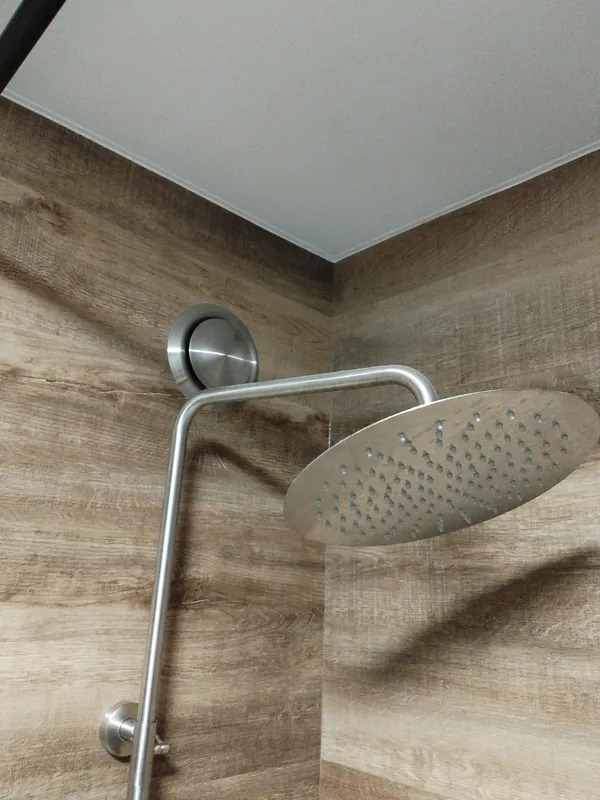

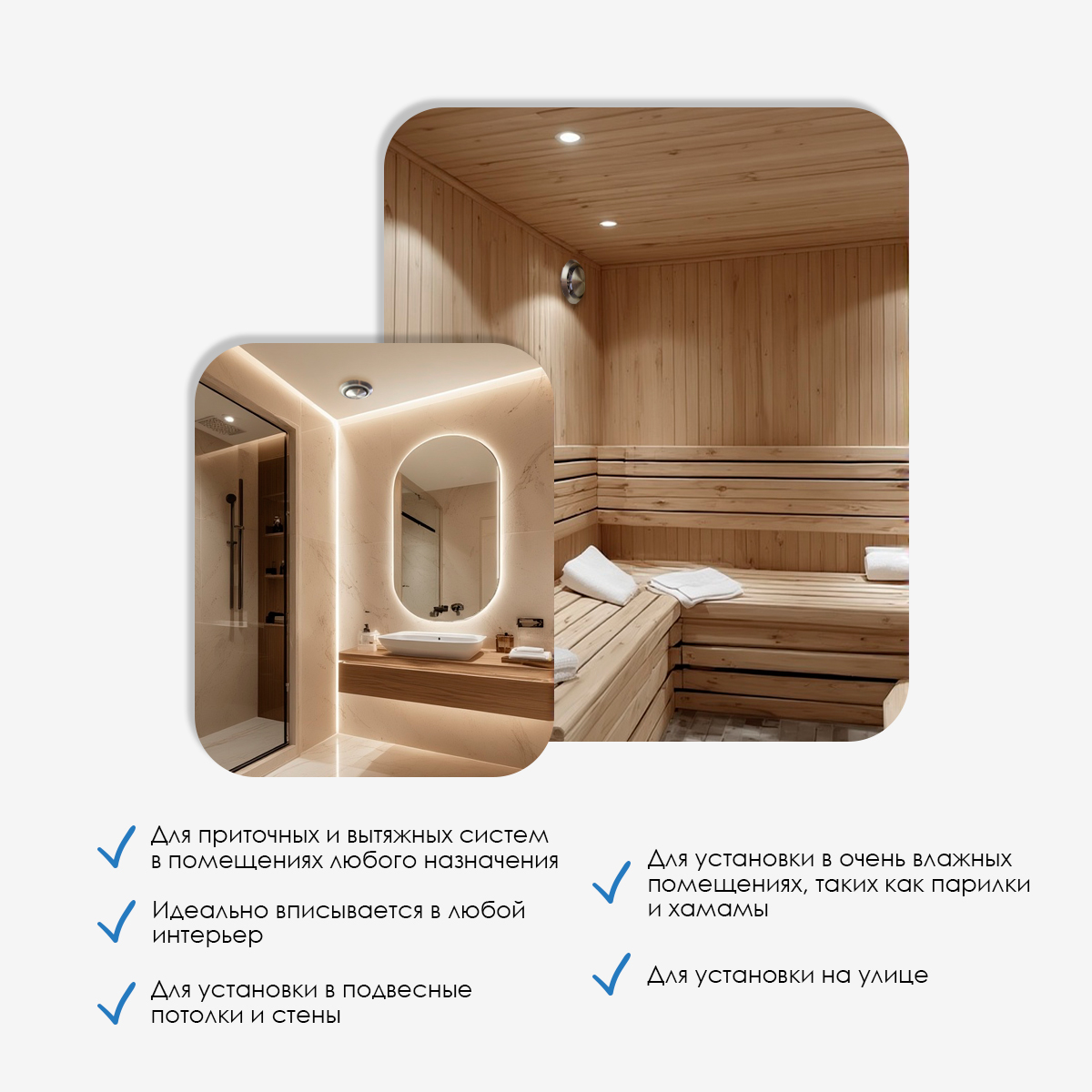

Применение:

Вентиляционные диффузоры выступают ключевым элементом приточно-вытяжных систем, обеспечивая равномерное распределение воздушных потоков в жилых, офисных и коммерческих помещениях. Универсальность конструкции позволяет интегрировать такие устройства в различные типы систем: от простых бытовых вытяжек до сложных коммерческих комплексов. Это делает диффузоры незаменимым компонентом для поддержания качества воздуха в любом пространстве, где требуется контроль воздухообмена.

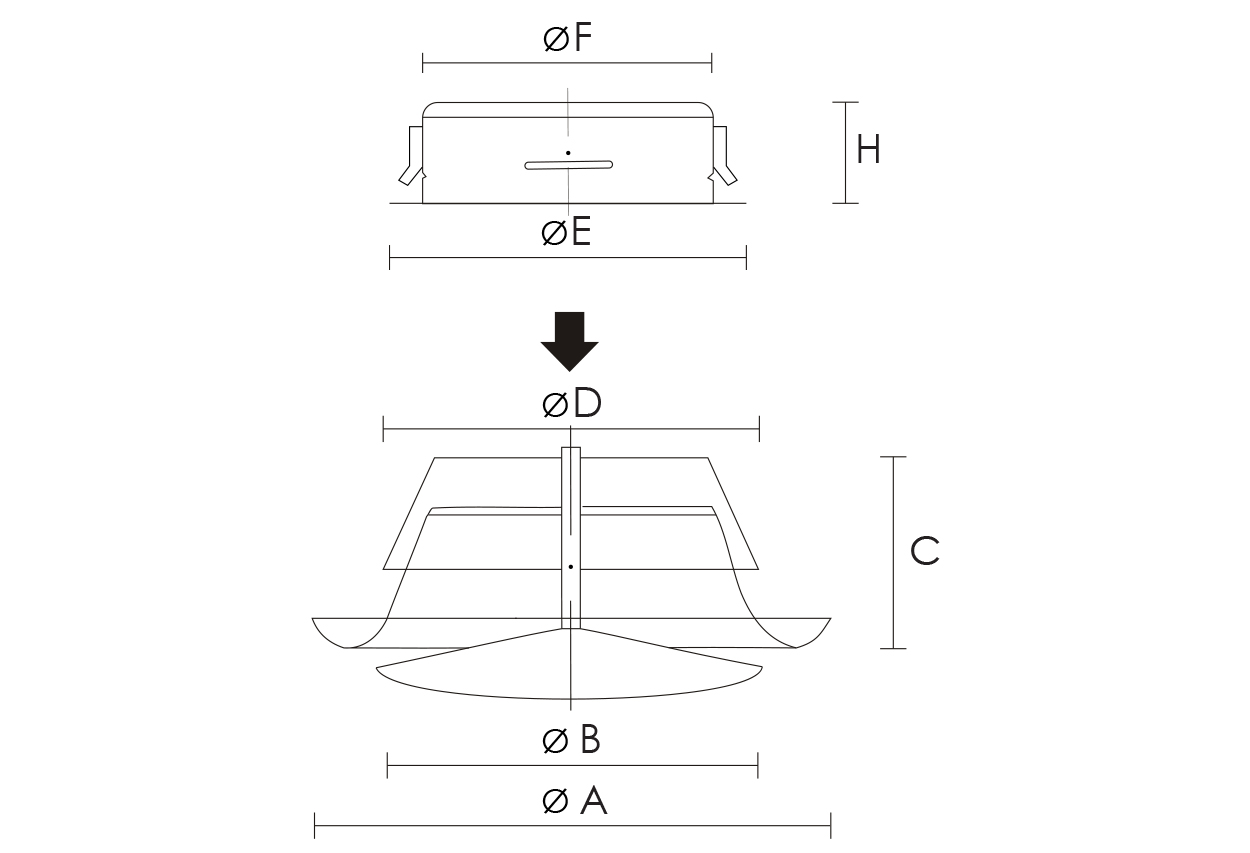

Размеры и вес:

Модель	Артикул	ØA	ØB	ØC	ØD	H	ØE	ØF	Вес, кг
DVC-SS 100	135270	138	92	40	98	48	125	99	0,2
DVC-SS 125	135481	164	111	46	123	48	150	124	0,3
DVC-SS 150	135482	202	135	50	148	48	175	149	0,5
DVC-SS 160	136201	220	145	50	135	64	180	155	0,55
DVC-SS 200	135481	295	200	55	185	75	228	195	0,85
