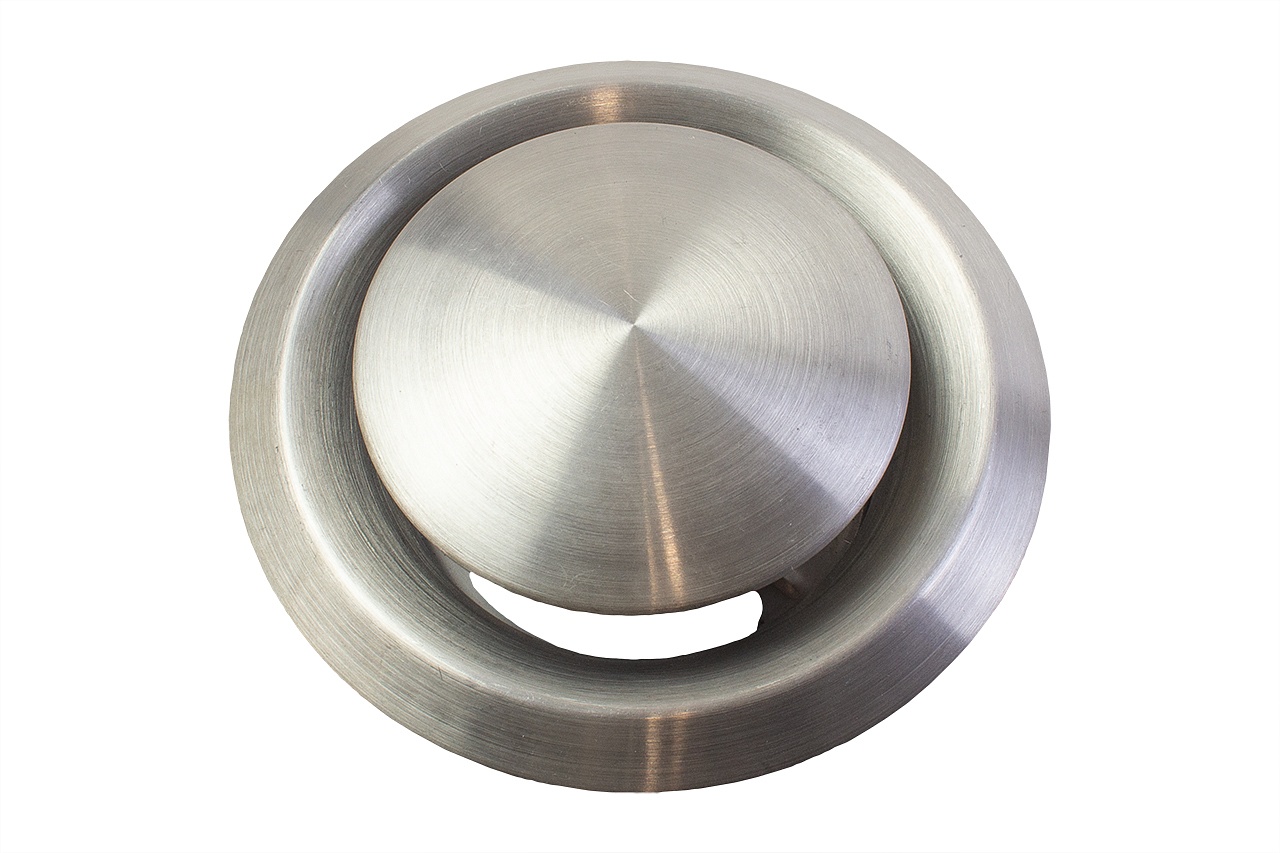

Диффузор приточно-вытяжной нержавеющая сталь Dvc-ss-200 диаметр 200 мм

Диффузор приточно-вытяжной нержавеющая сталь Dvc-ss-200 136202

Диффузор приточно-вытяжной нержавеющая сталь Dvc-ss-200 136202

0 отзывов

В корзину В корзине Купить в 1 клик Купить в 1 клик

Описание ХАРАКТЕРИСТИКИ РАЗМЕРЫ ДОКУМЕНТАЦИЯ ОТЗЫВЫ (0)

Назначение:

Приточно-вытяжной вентиляционный диффузор ARIUS DVC-SS 200 предназначен для равномерного распределения воздушных потоков в системе вентиляции и создания комфортного микроклимата в помещении. Металлический анемостат сочетает в себе функциональность и эстетичный внешний вид, органично вписываясь в современный интерьер.

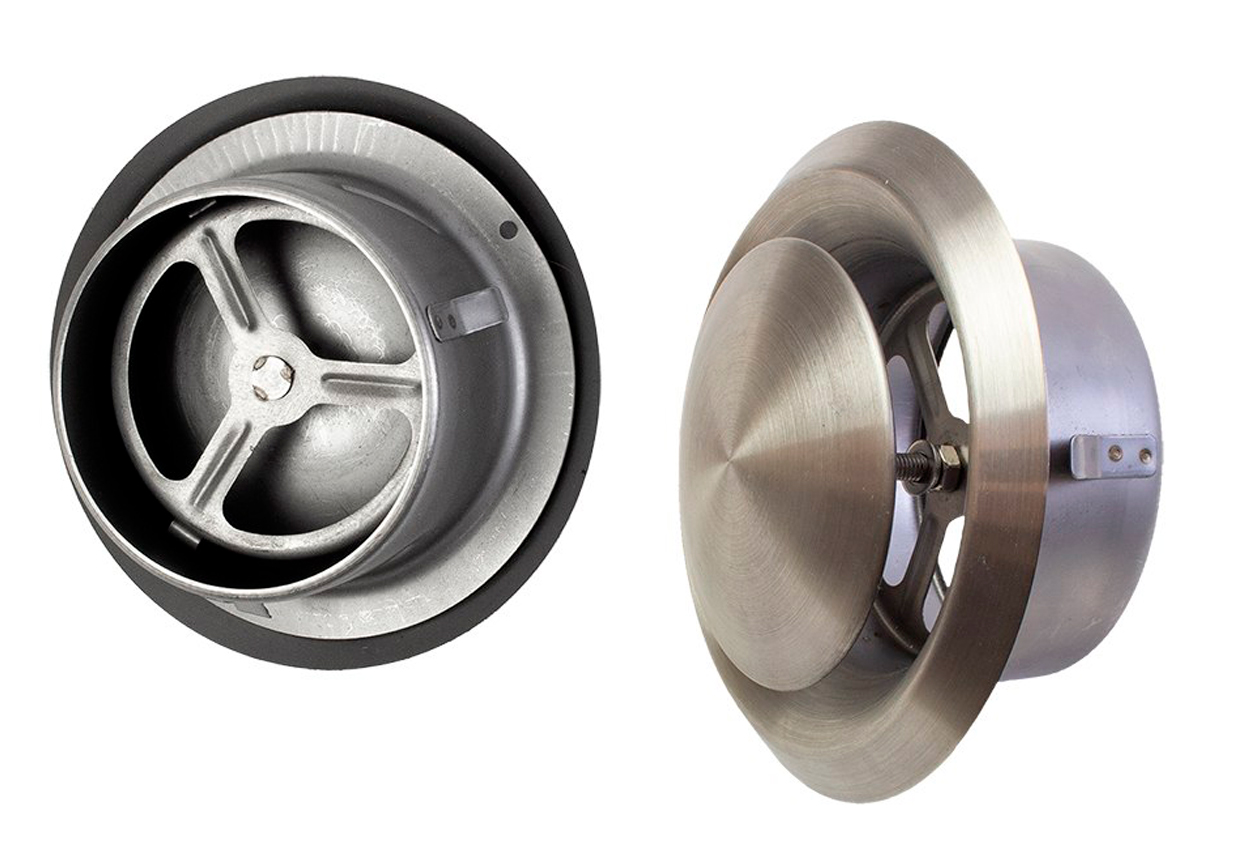

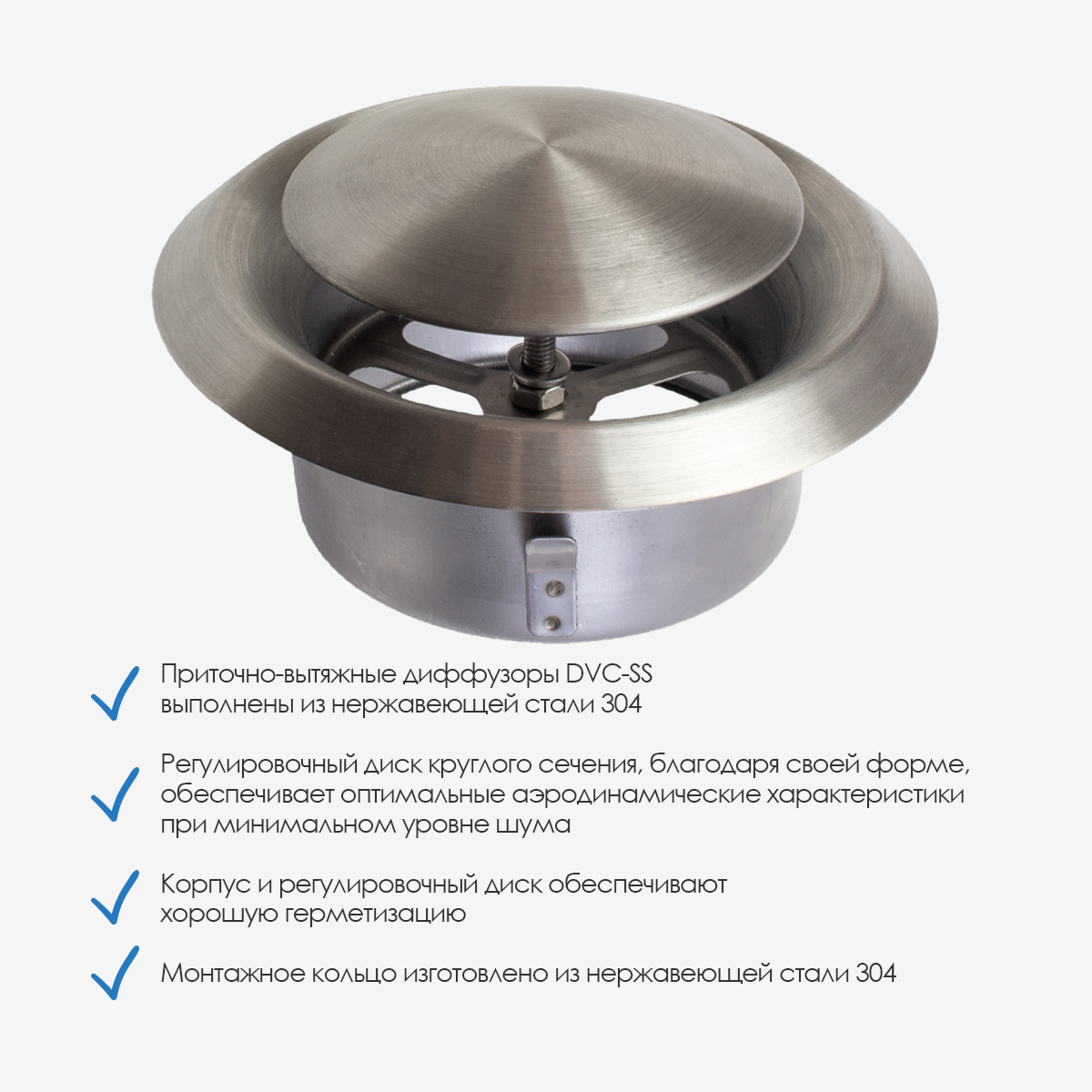

Особенности диффузоров ARIUS серии DVC-SS

Ключевые особенности:

Равномерное распределение воздуха – обеспечивает комфортный микроклимат без сквозняков;
Металлический корпус – прочность, долговечность и устойчивость к коррозии;
Универсальность – подходит как для приточной, так и для вытяжной вентиляции;
Изделие позволяет упростить измерение скорости воздушного потока/расхода воздуха;
Простота монтажа – легко устанавливается в воздуховоды круглого сечения. Возможность использования на поверхностях, которые нельзя сверлить;
Эстетика – полированная поверхность нержавейки подходит для видимого монтажа.

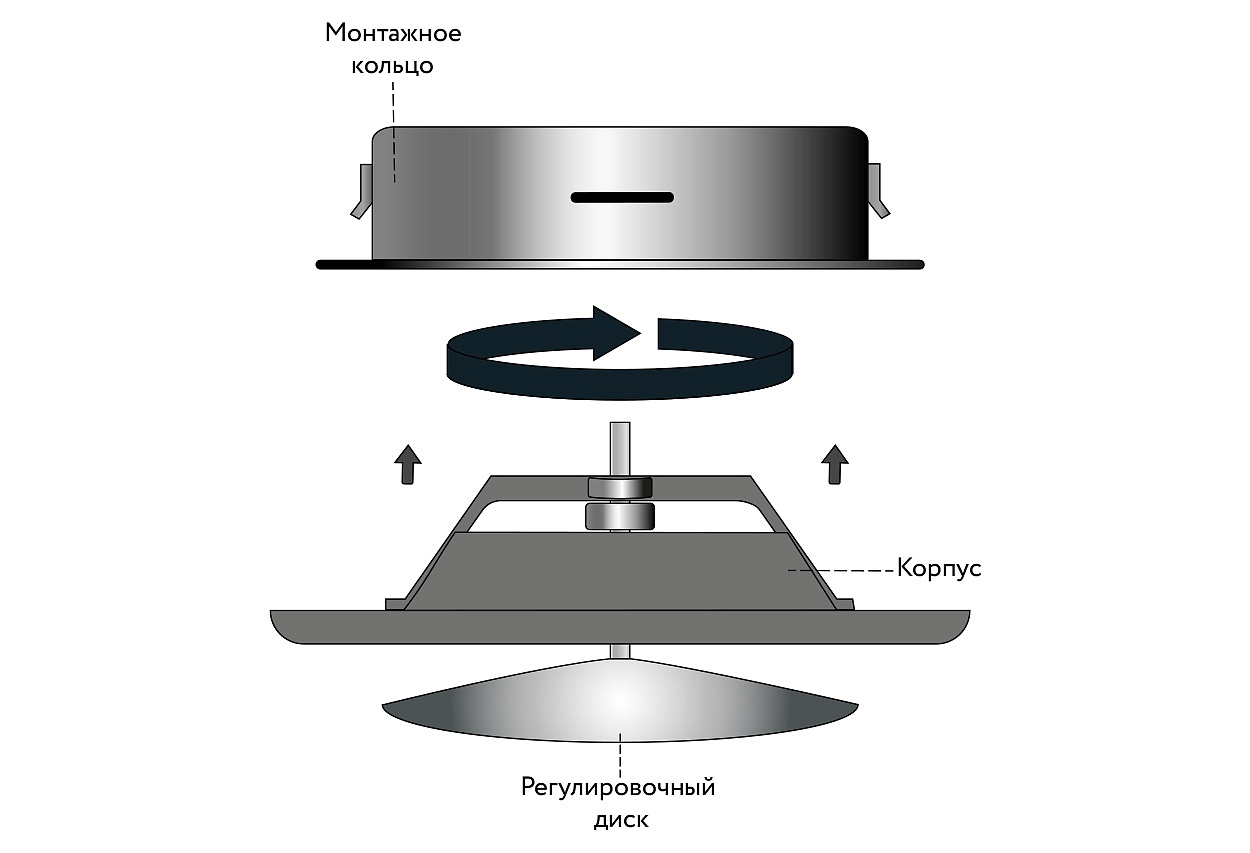

Конструкция:

Конструкция диффузора включает в себя корпус изделия и монтажное кольцо с регулировочным диском, выполненные из нержавеющей стали марки AISI 304 (аустенитная сталь с коррозионной стойкостью, подходит для агрессивных сред и влажных помещений).

Регулировочный диск круглой формы: обеспечивает точную настройку воздушного потока и оптимальные аэродинамические характеристики изделия;
Герметичность: конструкция корпуса и диска минимизирует утечки воздуха, что важно для систем с повышенными требованиями к герметизации;
Шумоподавление: спроектирован для работы с минимальным уровнем шума благодаря сбалансированной геометрии;
Крепление: стальное монтажное кольцо обеспечивает долговечность и совместимость с различными типами воздуховодов;
Устойчивость к коррозии: сталь AISI 304 сохраняет свойства при контакте с влагой и умеренно агрессивными веществами.

Регулировка и измерение:

Регулировка степени открытия: поверните регулировочный диск вокруг своей оси. Установите нужную степень открытия K (мм) – это определяет пропускную способность воздушного потока.

Измерение расхода воздуха: используйте анемометр (прибор для измерения скорости воздуха). Замерьте разность давлений до и после регулирующего элемента. По полученным данным рассчитайте расход воздуха (если требуется).

Регулировка и измерение диффузоров ARIUS DVC-SS

Монтаж:

Монтаж на саморезы: на фланце диффузора предусмотрены монтажные отверстия. Крепление осуществляется саморезами (не входят в комплект). Подходит для жесткого фиксированного крепления к поверхности;

Монтаж на клей: возможна установка с помощью клеевого состава (жидкие гвозди, силиконовый герметик и т. д.). Подходит для гладких поверхностей, где нежелательно сверление;

Фиксация с помощью фланца: диффузор имеет конический фланец, обеспечивающий плотное прилегание к воздуховоду. Совместим с вентиляционными каналами диаметром 150 мм. Может фиксироваться за счет плотного соединения или дополнительно крепиться саморезами/клеем.

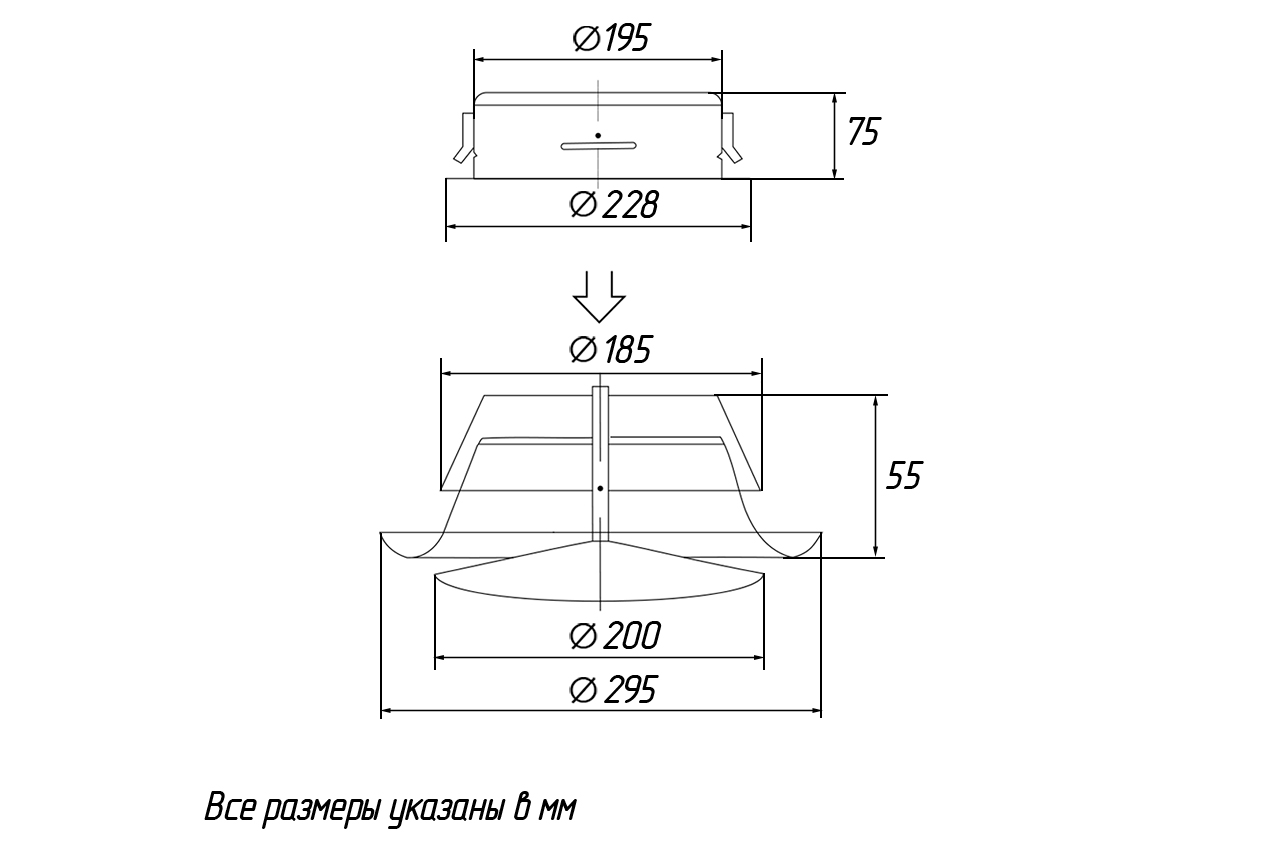

Размеры:

Диаметр присоединительного фланца диффузора составляет 195 мм.

Диаметр регулировочного диска составляет – 295 мм.

Габариты изделия, мм: 295х295х75.

Аэродинамические характеристики диффузора ARIUS DVC-SS 200 (вытяжка)

Аэродинамические характеристики (вытяжка):

Регулировка воздушного потока достигается поворотом регулировочного диска вокруг своей оси для установки степени открытия K (мм). При одном повороте диск смещается на 1 мм. Закрытие диффузора производится поворотом регулировочного диска с ППУ уплотнителем по часовой стрелке. Открытие диффузора производится поворотом регулировочного диска против часовой стрелки.

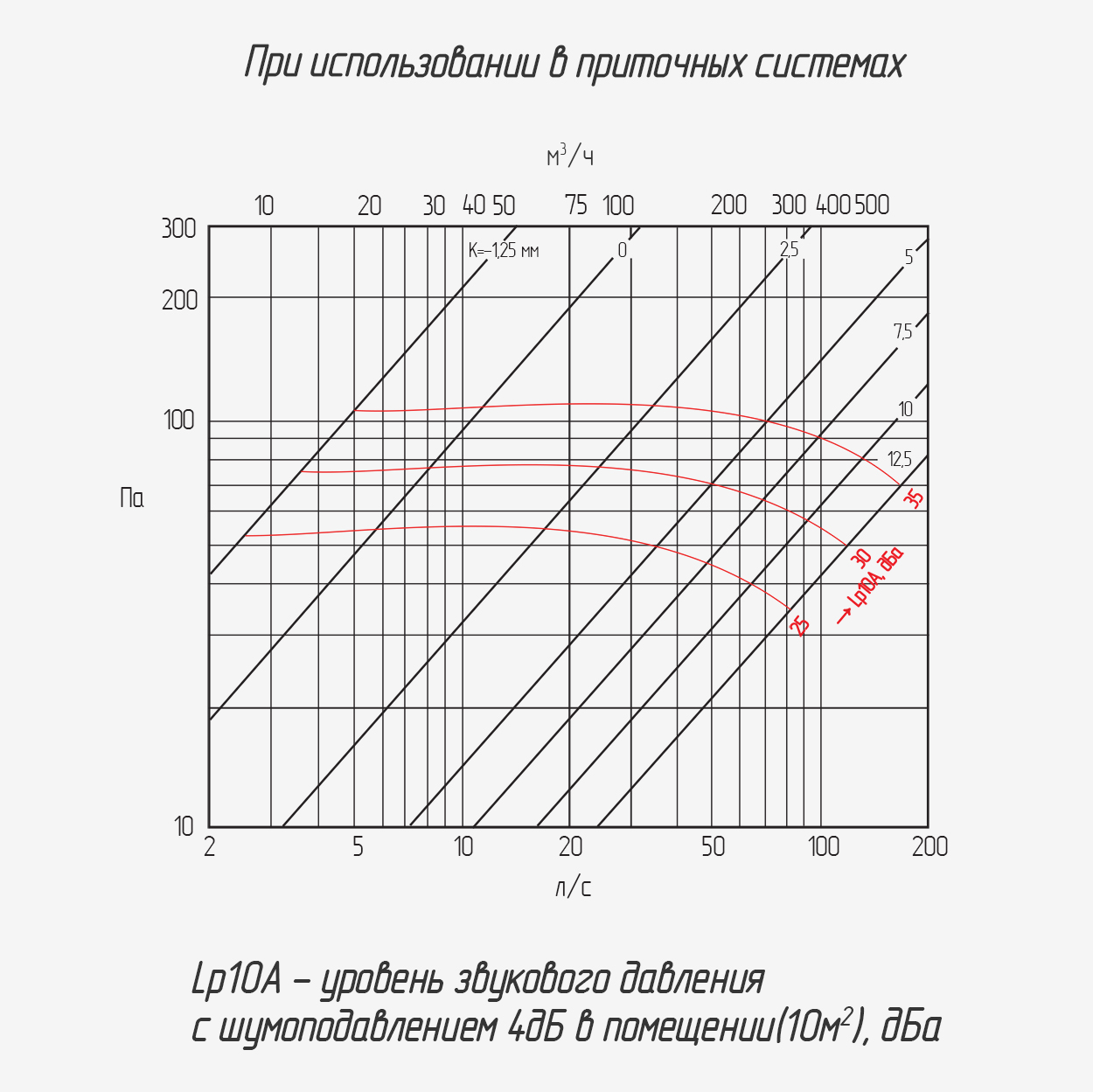

Аэродинамические характеристики (приток):

Максимальная степень открытия К – 25 мм. Замер номинальных аэродинамических характеристик, представленных на графике, производился при степени открытия: 3 мм, 6 мм, 9 мм, 12 мм, 15 мм, 18 мм, 21 мм, 25 мм.

Аэродинамические характеристики диффузора ARIUS DVC-SS 200 (приток)

Применение диффузоров ARIUS серии DVC-SS

Рекомендации:

Диффузор вентиляционный подходит для установки в приточно-вытяжные системы вентиляции в жилых, офисных и коммерческих помещениях. Совместим с воздуховодами стандартных диаметров (подбирается под размер канала).
