Серия приточных клапанов ARIUS КИВ Эконом

Модели с наружным диаметром 132 мм комплектуются чёрной пластиковой трубой повышенной плотности. Предусмотрен широкий выбор типоразмеров по длине, что позволяет подобрать оптимальное решение для стен любой толщины. В ассортименте представлены следующие длины: 400 мм — для тонких перегородок и гипсокартонных конструкций; 500 мм — стандартный вариант для большинства бетонных и кирпичных стен; 600, 800 и 1000 мм — для стен с наружным утеплением, вентилируемыми фасадами или для монтажа в помещениях с особо толстыми ограждающими конструкциями.

Модификации приточных клапанов с наружным диаметром 102 мм и 127 мм укомплектованы трубой из белого пластика стандартной длины — 500 мм. Данные версии ориентированы на монтаж в большинстве типовых жилых и коммерческих помещений с толщиной стен в диапазоне 40–50 см, что соответствует стандартным панельным, блочным и кирпичным домам. Белый цвет трубы гармонично вписывается в любой интерьер, не нарушая его эстетики, и визуально сливается со светлыми стенами, оконными откосами и отделочными материалами.

Комплектация:

• оголовок – классический вентиляционный анемостат с диаметром фланца, соответствующего конкретной модели;
• труба ПНД с внутренним диаметром с диаметром, соответствующим конкретной модели;
• теплошумоизоляция для моделей с черной трубой 350х350х20 мм;
• теплошумоизоляция для моделей с белой трубой 350х270х20 мм;
• фильтр G3 из ретикулированного пенополиуретана диаметром 125 мм;
• наружная пластиковая белая решетка с диаметром фланца 125 мм;

Составные элементы оголовка:

Внутренний оголовок приточного клапана предназначен для эффективного распределения и регулировки наружного приточного воздуха. Изделие отлито из белого полипропилена, устойчивого к температурным колебаниям и воздействию ультрафиолета.

Конструкция оголовка включает четыре ключевых элемента:

• Корпус — основа устройства, обеспечивающая надежное соединение всех компонентов;
• Монтажное кольцо — обеспечивает простой и надежный монтаж;
• Регулировочный диск — имеет круглое сечение, что гарантирует превосходные аэродинамические показатели и минимальный уровень шума при работе;
• Регулировочный винт — позволяет плавно изменять пропускную способность;

Плотное прилегание корпуса и регулировочного диска создает надежную герметизацию, исключающую неконтролируемые утечки воздуха.

Пластиковый канал (воздуховод) и теплошумоизоляция (ТШИ):

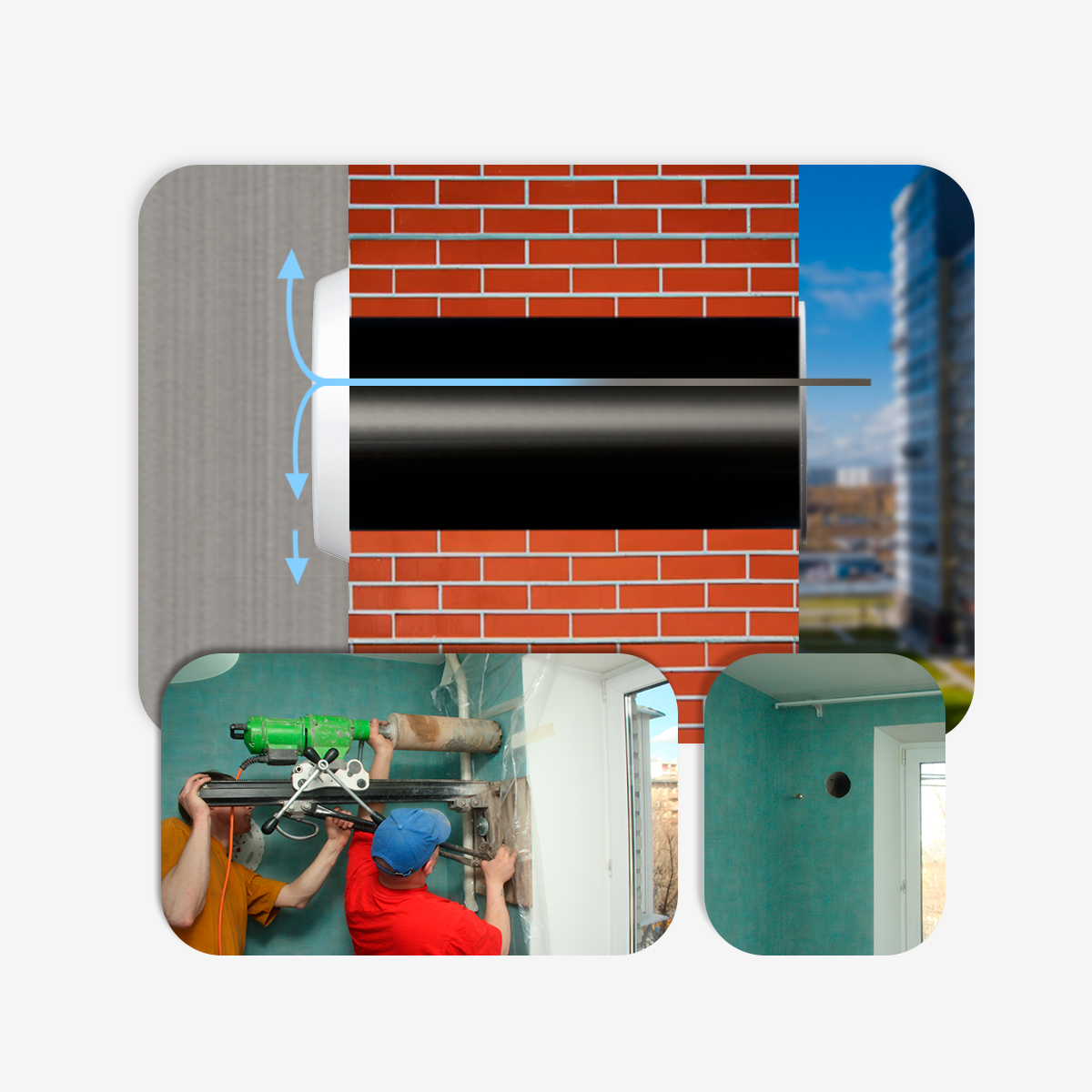

Изделие представляет собой трубу из ПНД, монтируемую сквозь стену и служащую каналом для притока воздуха от уличной решетки к оголовку системы. Воздуховод адаптируется под любую толщину стены за счет обрезки торцов.

Теплошумоизоляция решает одновременно две проблемы:

• снижает уровень шума, передающегося по каналу;
• исключает образование мостиков холода, защищая внутреннюю поверхность стены от охлаждения.

Материал ТШИ - пенополиуретан эластичный вторичного вспенивания. Длина ТШИ в трубе 350 мм. Черная труба ПНД 132х3,5 мм: 132 - наружный диаметр трубы 3,5 мм - толщина стенки трубы. Белая труба ПВХ с наружным диаметром 102 или 127 мм со стенкой 1,0 мм.
