Приточный клапан ARIUS КИВ-125 Эконом 132-800 24009
Длина клапана: 800 мм.
Краткое описание и назначение:
Приточный клапан инфильтрации воздуха ARIUS КИВ-125 Эконом 132-800 – автономное механическое стеновое устройство для организации притока воздуха с регулировкой производительности как с естественной, так и принудительной вытяжной вентиляцией. Клапан обеспечивает поступление свежего воздуха в жилые и административные помещения, где могут находится люди. В отличие от привычной оконной "форточки", стеновой КИВ-125 защищает помещение от попадания в него насекомых, очищает приточный воздух от пыли, шумоизолирован, не промерзает, в нем не образуется конденсат. Данные устройства применяются на любых объектах, не влияя на звукоизоляционные, теплотехнические и другие характеристики стеновых конструкций.
Принцип работы клапана:
За счет работы активной или естественной вытяжки создается разряжение воздуха в помещении. За счет этого разряжения через приточные клапаны КИВ в помещение организованно поступает свежий наружный воздух.
Ключевые особенности:
- Небольшие размеры оголовка – всего 35х168х168 мм;
- Простой монтаж, не требующей подключения к электросети;
- Простота эксплуатации и чистки;
Комплектация:
- оголовок – классический вентиляционный анемостат с фланцем 125 мм;
- труба ПНД с внутренним диаметром 125 мм, наружным диаметром 132 мм;
- теплошумоизоляция 350х350х20 мм;
- фильтр G3 из ретикулированного пенополиуретана диаметром 125 мм;
- наружная пластиковая белая решетка с диаметром фланца 125 мм;
Конструктивные особенности:
ARIUS КИВ-125-800 Эконом укомплектован воздуховодом - пластиковой трубой черного цвета с внутренним диаметром 125 мм, наружным диаметром 132 мм, длиной 800 мм. Труба вставляется в стену в подготовленное отверстие диаметром 133 мм и со стороны улицы закрывается пластиковой решеткой с сеткой. В трубу с внутренней стороны помещения укладывается теплошумоизоляция, далее вставляется фильтр из ретикулированного пенополиуретана, а отверстие закрывается специальным оголовком белого цвета, изготовленным из полипропилена. Регулировка воздушного потока достигается поворотом регулировочного диска оголовка вокруг своей оси.
Составные элементы оголовка:
Внутренний оголовок необходим для распределения и регулировки потока приходящего с улицы свежего воздуха. Оголовок изготовлен из белого полипропилена, устойчивого к перепадам температур и пожелтению от ультрафиолетовых лучей.
Оголовок приточного клапана состоит из:
- Регулировочный диск;
- Корпус;
- Монтажное кольцо;
- Регулировочный винт;
Регулировочный диск круглого сечения, благодаря своей форме, обеспечивает оптимальные аэродинамические характеристики при минимальном уровне шума. Корпус и регулировочный диск обеспечивают хорошую герметизацию.
Регулировка и измерение:
Регулировка воздушного потока достигается поворотом регулировочного диска вокруг своей оси для установки степени открытия K (мм). Измерение расхода воздуха производится путем замера разности давлений с помощью отдельного анемометра.
Фильтр из ретикулированного пенополиуретана:
Фильтр класса EU3 (G3) изготовлен ретикулированного пенополиуретана. Он эффективно задерживает пыль и шум. Благодаря своей структуре, он эффективно улавливает пыль, сажу, пух, шерсть и другие механические загрязнители, не препятствуя свободному потоку воздуха.
Пластиковый канал (воздуховод) и теплошумоизоляция (ТШИ):
Пластиковый воздуховод - труба ПНД - необходим для поступления по нему воздуха через стену от наружной решетки к оголовку. Длина воздуховода - 800 мм. Канал может быть подрезан в зависимости от толщины стены, в которую он устанавливается. Внутри трубы расположена изоляция, которая выполняет 2 функции:
- Поглощение шумов, проходящих через канал;
- Предотвращение расползания холода от пластикового канала по внутренней поверхности стены.
Материал ТШИ - пенополиуретан эластичный вторичного вспенивания. Длина ТШИ в трубе 350 мм. Труба ПНД 132х3,5 мм: 132 - наружный диаметр трубы 3,5 мм - толщина стенки трубы.
Наружная пластиковая решетка:
Наружная пластиковая решетка необходима для защиты от попадания птиц, насекомых, тополиного пуха, листвы и пр. с улицы. Дополнительно решетка предотвращает попадание осадков (дождя и снега) в помещение. На внутренней стороне решетки расположена москитная сетка, на наружной стороне наклонные ламели для защиты воздуховода от попадания атмосферных осадков.

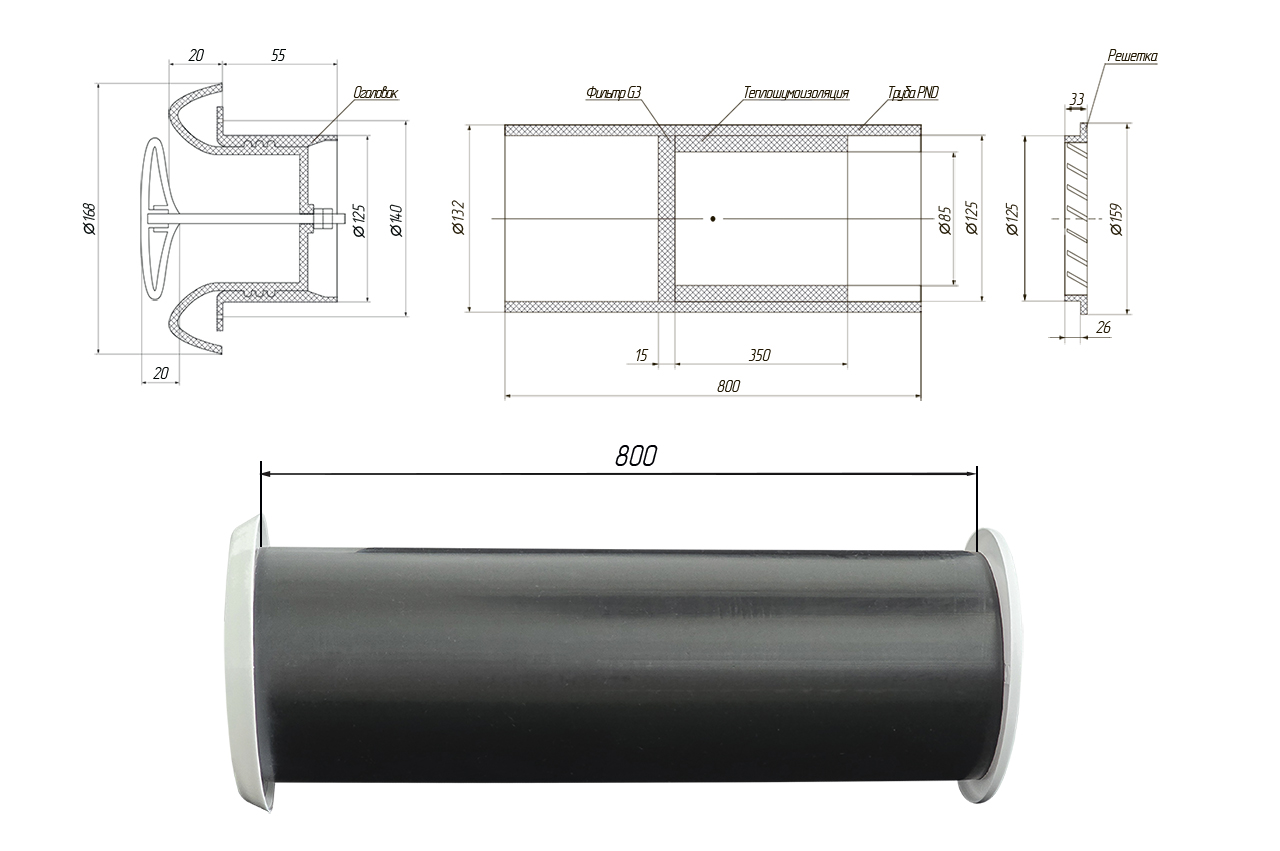

Все размеры указаны в мм
