Супер КИВ-125 400 (135223) приточный клапан

Длина клапана: 400 мм.

0 отзывов

Краткое описание и назначение:

Приточный клапан Супер КИВ-125 400 мм – вентиляционное приточное устройство. Клапан Супер КИВ-125 необходим для подачи свежего уличного воздуха в помещения как с естественной, так и принудительной вытяжной вентиляцией. Данные устройства применяются на любых объектах, не влияя на звукоизоляционные, теплотехнические и другие характеристики стеновых конструкций.

Ключевые особенности:

  • Небольшие размеры оголовка – всего 175х175х125 мм;
  • Четыре номинальных положения поворотной ручки;
  • Простой монтаж, не требующей подключения к электросети;
  • Простота эксплуатации и чистки;

Конструктивные особенности:

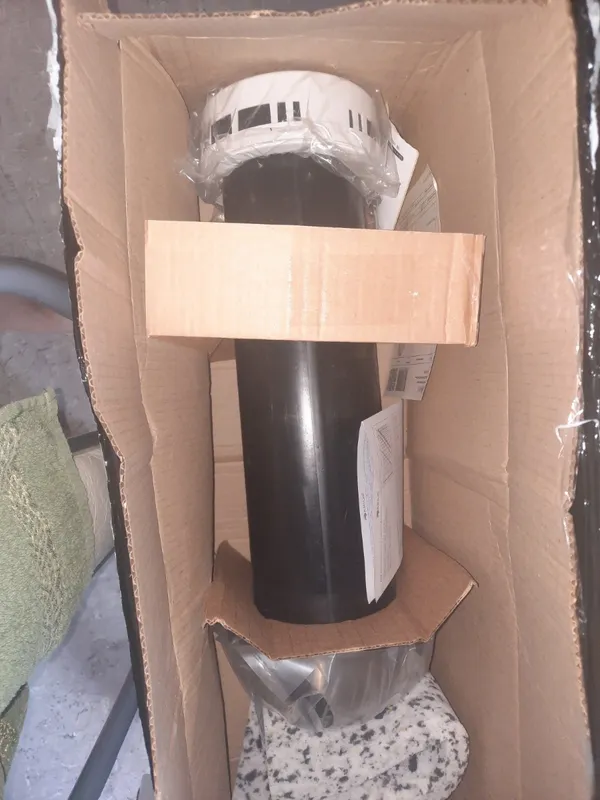

Супер КИВ-125 400 укомплектован воздуховодом - пластиковой трубой черного цвета с внутренним диаметром 125 мм, наружным диаметром 132 мм, длиной 400 мм. Труба вставляется в стену в подготовленное отверстие диаметром 133 мм и со стороны улицы закрывается металлической решеткой Ecto. В трубу с внутренней стороны помещения укладывается теплошумоизоляция, а отверстие закрывается специальным шумотеплоизолированным оголовком белого цвета, изготовленным из АБС пластика, с воздушным фильтром и регулирующей поток приточного воздуха заслонкой. Регулировочная ручка заслонки плавно поворачивается вокруг своей оси и, таким образом, регулирует степень открытия/закрытия клапана. Регулировка осуществляется при помощи регулировочной ручки или регулировочного шнура (по желанию). В случае необходимости воспрепятствовать полному закрытию клапана, следует удалить круглые заглушки из отверстий на корпусе заслонки.

Внутренний оголовок КИВ-125:

— Оголовок имеет 4 положения поворотной ручки;

— Класс фильтра оголовка EU3 (G3);

— Оголовок легко устанавливается и снимается.

Составные элементы оголовка:


Внутренний оголовок необходим для распределения и регулировки потока приходящего с улицы свежего воздуха. Оголовок изготовлен из белого износостойкого АБС пластика, устойчивого к перепадам температур и пожелтению от ультрафиолетовых лучей.

Внутренний оголовок КИВ-125 изготовлен из белого ABS пластика, стойкого к перепадам температур и ультрафиолетовому излучению.

Оголовок приточного клапана состоит из:

  • внутренней части с заслонкой, уплотнительным кольцом и теплоизолирующей прокладкой;
  • регулировочной ручки;
  • регулировочного шнура;
  • уплотнителя;
  • уплотнительного кольца;
  • крышки оголовка;
  • фильтра EU 3;
  • теплоизоляции оголовка;
  • 2-ух заглушек;

Патрубок (фланец) клапана с силиконовым уплотнителем продевается через квадратную уплотнительную прокладку, плотно вводится в трубу и фиксируется к стене с помощью 4-х шурупов. Узел регулировки позволяет регулировать степень открытия/закрытия заслонки при помощи утопленного колесика на корпусе или шнура.

Фильтр класса EU3 (G3) изготовлен из пористого моющегося синтетического материала, эффективно задерживающего пыль и шум. На фасадную сторону крышки оголовка клапана нанесена фактурная шкала, показывающая степень открытия заслонки.

Пластиковый канал (воздуховод) и теплошумоизоляция (ТШИ):
— Повышенная гибкость;

— Устойчив к морозу.

Пластиковый воздуховод - труба ПНД - необходим для поступления по нему воздуха через стену от наружной решетки к оголовку. Длина воздуховода - 400 мм. Канал может быть подрезан в зависимости от толщины стены, в которую он устанавливается. Внутри трубы расположена изоляция, которая выполняет 2 функции:

  • Поглощение шумов, проходящих через канал;
  • Предотвращение расползания холода от пластикового канала по внутренней поверхности стены.

Материал ТШИ - пенополиуретан эластичный вторичного вспенивания. Длина ТШИ в трубе 350 мм. Труба ПНД 132х3,5 мм: 132 - наружный диаметр трубы 3,5 мм - толщина стенки трубы.

Наружная металлическая решетка:

— Устойчив к любым погодным условиям;

— Козырек предотвращает попадание воды;

— Защита от насекомых;

— Выполнен из нержавеющей стали.

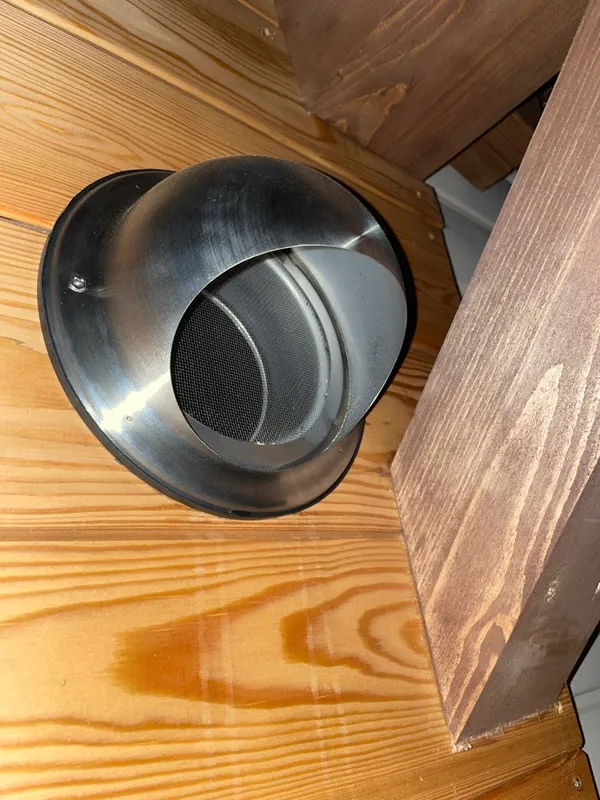

При монтаже приточного клапана Супер КИВ-125 теплошумоизоляцию следует располагать с внутренней стороны стены вплотную к оголовку КИВ-125 (примерно 60 мм от края канала).Выход стенной Ecto-125- решетка с козырьком:

Наружная металлическая решетка необходима для защиты от попадания птиц, насекомых, тополиного пуха, листвы и пр. с улицы. Дополнительно решетка предотвращает попадание осадков (дождя и снега) в помещение. На внутренней стороне решетки расположена антимоскитная сетка, на наружной стороне наклонные ламели для защиты воздуховода от попадания атмосферных осадков.

Аэродинамические характеристики:

В соответствии с аэродинамическими характеристиками производительность клапана зависит от создаваемого вытяжкой разряжения.

  • при разряжении 20 Па (создает механическая вытяжка) 60 м3/ч;
  • при разряжении 10 Па (создает естественная вытяжка) 36 м3/ч.

Регулировка приточного клапана Супер КИВ-125:

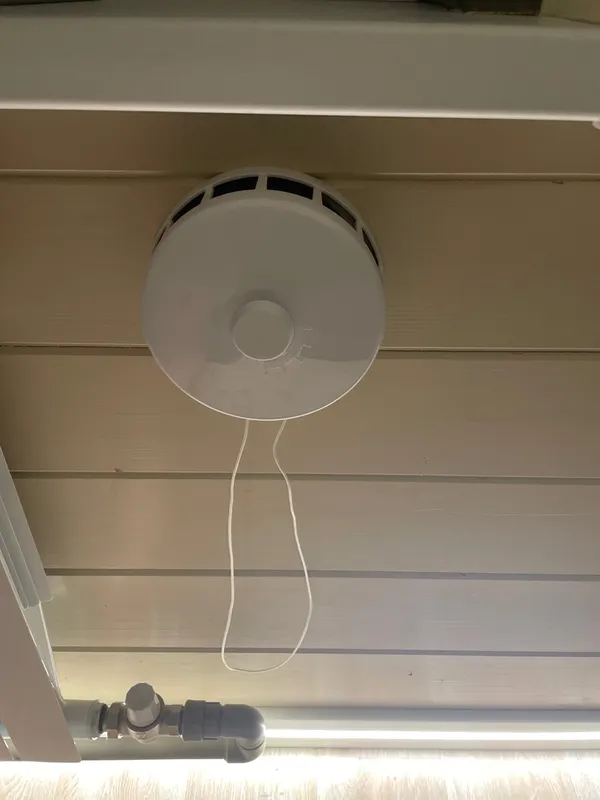

Регулирование потока, проходящего через приточный клапан воздуха, возможно при помощи рукоятки на оголовке приточного клапана или при помощи специального шнура, если клапан расположен высоко.

Минимальное проветривание при помощи приточного клапана Супер КИВ-125:

Необходимость в минимальном проветривании может возникнуть при длительном отсутствии людей в помещениях, чтобы исключить «застойный дух». В лопастях заслонки имеются заглушки, которые можно удалить. В этом случае при закрытии заслонки будет обеспечено минимальное проветривание.

Подробнее о серии ARIUS Супер КИВ-125, Вы можете ознакомится в соответствующем разделе сайта.


Заводские данные о товаре
Технические характеристики
Веса и размеры
Размеры модели
Габаритные размеры, мм:
535x175x175
Габариты упаковки, мм:
250х250х690

Все размеры указаны в мм

  • при разряжении 20 Па (создает механическая вытяжка) 50 м3/ч;
  • при разряжении 10 Па (создает естественная вытяжка) 35 м3/ч.
