Применение:

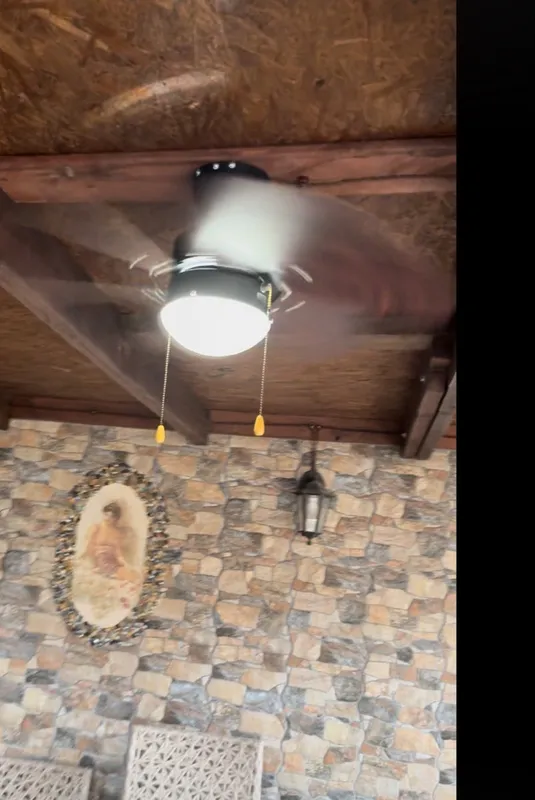

Люстра-вентилятор Turbo 76 (72003DFN) применяется в помещениях различного назначения, чтобы обеспечить беззвучное охлаждение и рекуперацию теплого воздуха зимой.

Устройство:

С помощью шнура-переключателя производится переключение скоростей между тремя возможными.

 Второй шнур-переключатель предназначен для включения/выключения световой части вентилятора, состоящей из светильника на 1 лампу E14. Мощность лампы не должна превышать 60 Вт (указана мощность для ламп накаливания).

* Интенсивность света зависит от мощности ламп, их количества и типа.

Примечание!

Световая часть способна работать независимо от двигателя устройства.

Общая мощность, которую потребляет прибор, увеличивается на мощность, не включенной в комплект лампы.

• диаметр модели - 76 см;
• материал лопастей – клееный влагостойкий МДФ;
• цвет лопастей вентилятора: махагон;

Данная модель оснащена функцией реверс!

Переключатель реверса двигателя расположен на корпусе вентилятора, им пользователь может изменить направление вращения лопастей. Вращение лопастей «по часовой стрелке» обеспечивает процесс рекуперации тепла в помещении (рекомендуется применять в холодное время года), путем перемещения теплого воздуха от потолка вниз. Для этого данный переключатель нужно вручную переключить в верхнее положение. Вращение лопастей «против часовой стрелки» создает обратный эффект охлаждения воздуха в помещении. Для этого переключатель реверса нужно переключить в нижнее положение.

Примечание!

Изменение направления вращения возможно только при условии полной остановки двигателя вентилятора.

Комплектация и упаковка:

Чтобы не повредить люстру-вентилятор Turbo 76 во время перевозки, устройство частично разобрано и уложено в картонную коробку, уплотненную пенопластом. В поставляемый комплект входит:

• плафон;
• штанга подвесная;
• пластина – кронштейн;
• комплект крепежных элементов;
• комплект грузиков для динамической балансировки лопастей;
• подробное руководство по монтажу и эксплуатации;

Дополнительно вы можете приобрести:

• для работы светильника необходимо приобрести самостоятельно 1 лампу, типа Е14;

Примечание!

Люстру - вентилятор не рекомендуется устанавливать с поставляемой в комплекте короткой подвесной штангой, если высота потолка в помещении более 3,5 м. Следует приобрести дополнительную удлиняющую штангу, которая позволит опустить вентилятор при монтаже на высоту, обеспечивающую его эффективную работу. При этом должно соблюдаться правило: расстояние от пола до нижней точки устройства не менее 2,3 метра.

Рекомендации:

Для эффективной работы в помещении площадью до 10 м2,с высотой потолка не более 4 м, можно использовать один вентилятор.

Регулятор скорости

Назначение:

Регулятор скорости Fanco - 2 (53001DFN) применяется для ручного регулирования скорости вращения однофазных потолочных вентиляторов. Позволяет в ручном режиме ступенчато изменять скорость вентилятора, включать/выключать свет.

Конструкция:

Регулятор состоит из лицевой панели, круглой поворотной ручки, с помощью которой можно выбирать одну из скоростей вращения вентилятора, а так же выключать двигатель. Так же на лицевой панели расположена кнопка включения/выключения световой части вентилятора. Материал рамки и клавиш - высококачественный ABS пластик. Допускается накладной и скрытый монтаж регулятора. Подсоединяемые провода фиксируются с помощью винтовых клемм на корпусе изделия.

При подключении двух и более вентиляторов к одному регулятору, следует помнить, что суммарная мощность вентиляторов не должна превышать мощность регулятора.

Технические характеристики:

• Коммутируемое напряжение - 220 В 50 Гц;
• Диапазон рабочих температур - от 0°C до + 40°C;
• Максимальный ток контактов - 10 А;
• Максимальная мощность двигателя подсоединяемого вентилятора - 100 Вт.;
• Максимальная мощность сетевой части вентилятора - 300 Вт.
