Серия диффузоров приточных стальных ARIUS DVE

26-01-2024

Назначение:

Серия стальных приточных диффузоров ARIUS Dve представляет собой инженерное решение, объединяющее высокую функциональность и эстетичный внешний вид. Эти устройства предназначены для организации приточной вентиляции в зданиях любого типа: от жилых комплексов до офисных центров и административных помещений. Конструкция разработана с учетом современных стандартов эффективности, обеспечивая равномерное распределение воздушных потоков.

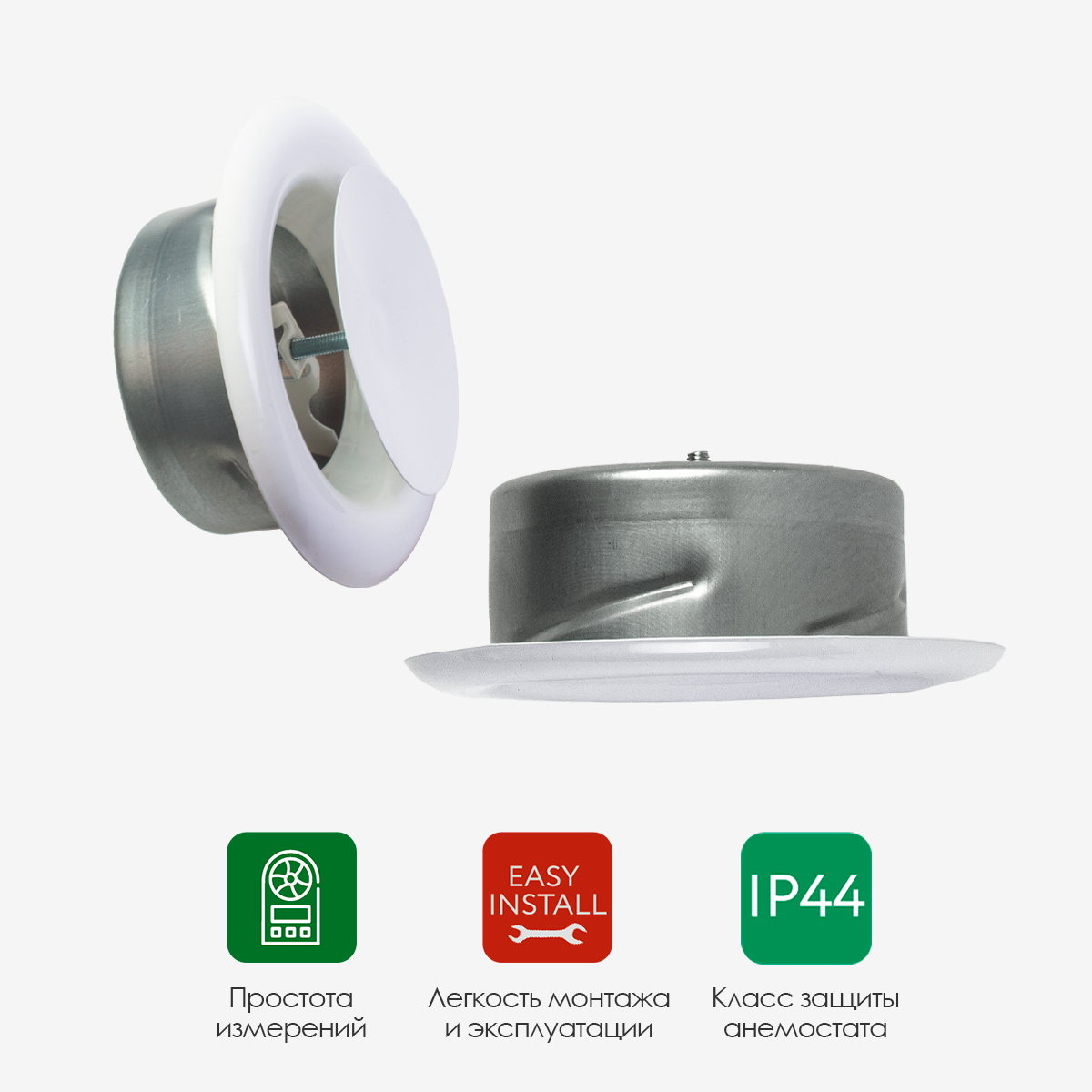

Ключевые особенности:

Равномерное распределение воздуха – оптимальный воздухообмен по всему помещению;
Степень защиты IP44 – устойчивость к брызгам воды и мелким частицам, что расширяет сферу применения;
Упрощенное измерение скорости/расхода воздуха – удобство контроля и настройки воздушного потока;
Надёжность и простота – легкий монтаж, минимальное обслуживание и долгий срок службы.

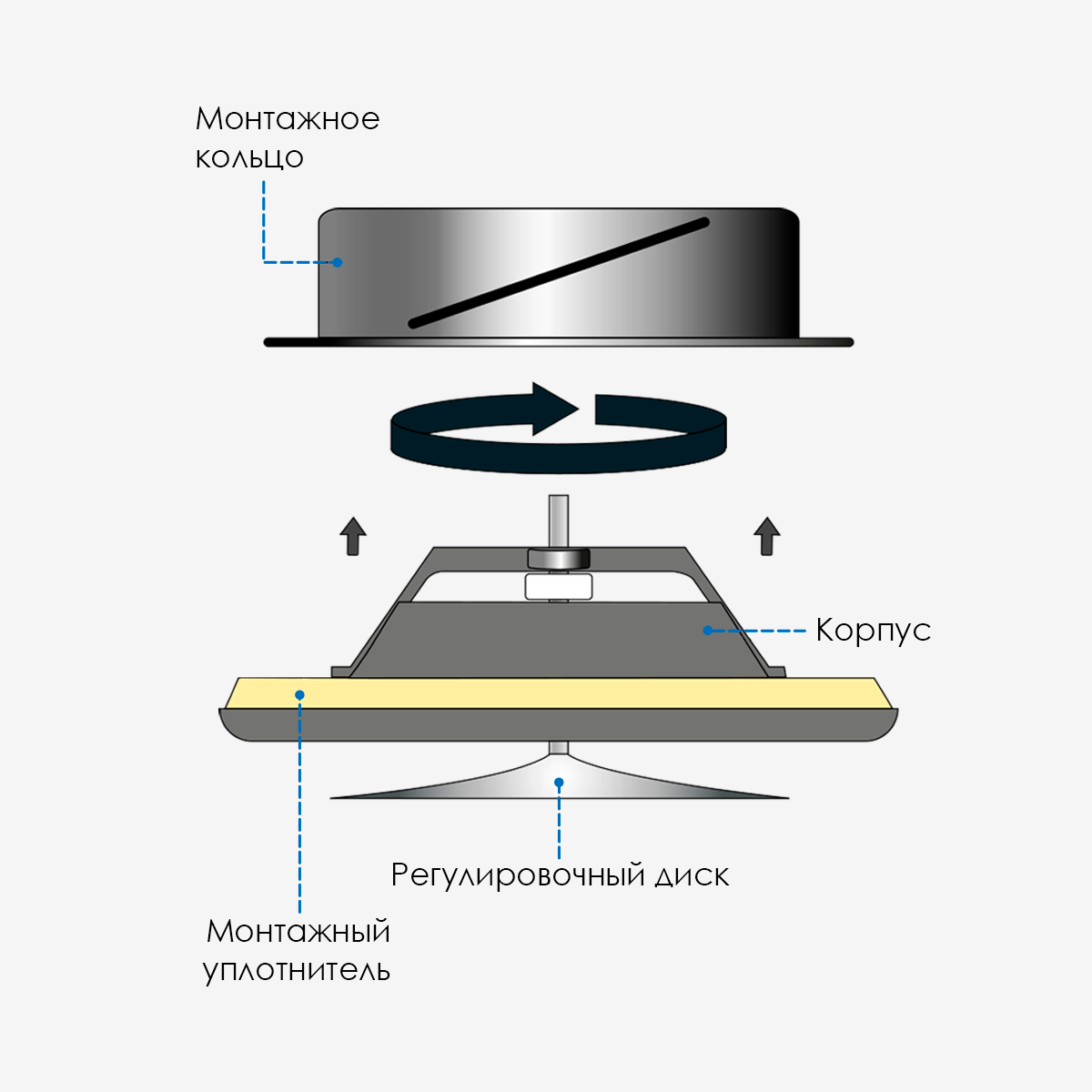

Конструкция:

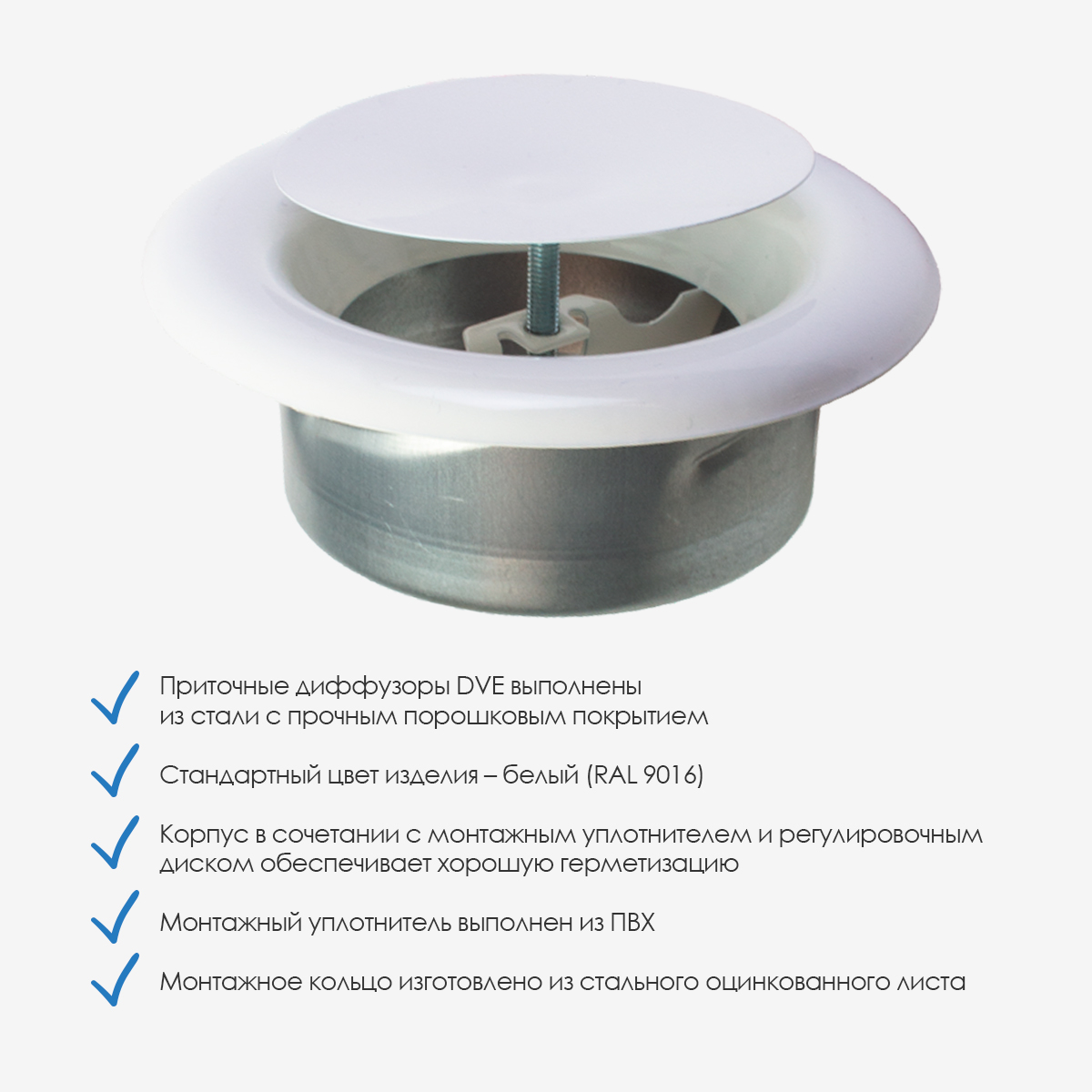

Вентиляционные диффузоры серии Dve сочетают в себе надежность и эстетичный внешний вид. Конструкция моделей данной серии включает монтажное кольцо из стального оцинкованного листа с ПВХ-уплотнителем и регулировочный диск, обеспечивающий прекрасную герметизацию.

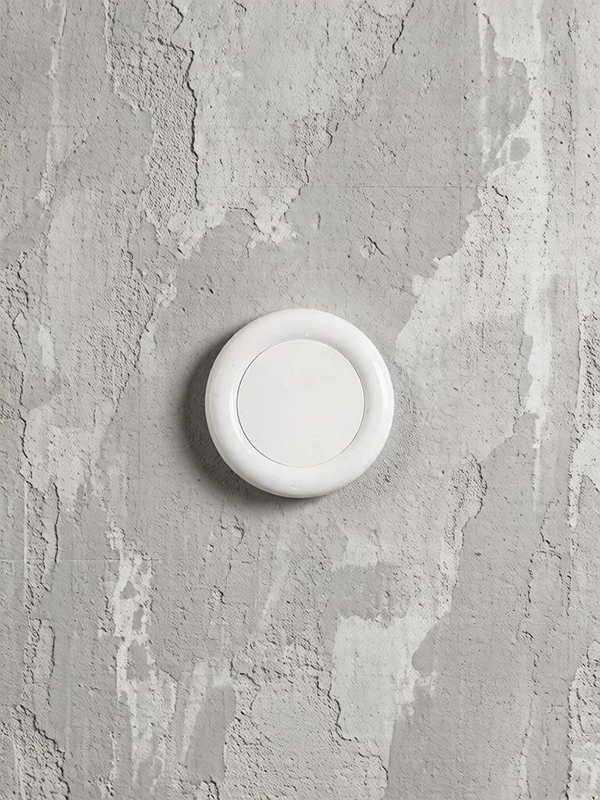

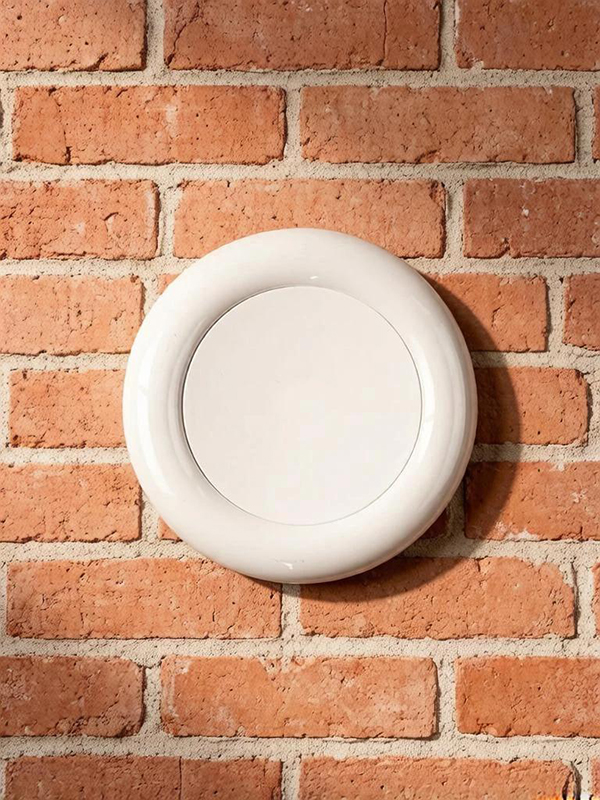

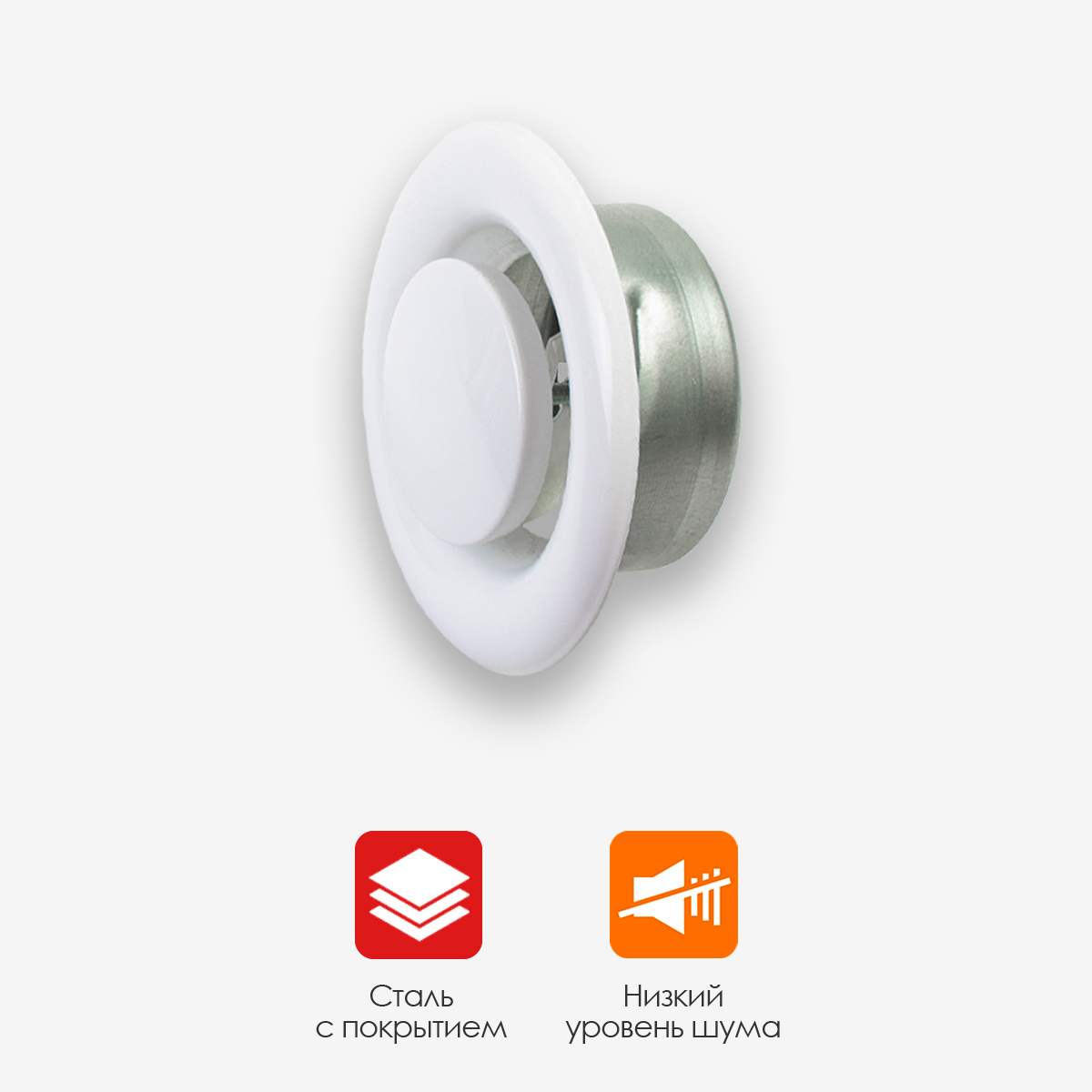

Корпус диффузоров выполнен из стали с порошковым покрытием, надежно защищающим от коррозии и механических повреждений. Стандартный цвет изделия — белый (RAL 9016), делает его универсальным для большинства интерьеров;

Монтажный уплотнитель из ПВХ гарантирует герметичность соединения и снижает уровень вибраций при работе системы;

Регулировочный диск позволяет точно настраивать поток воздуха, обеспечивая комфортные условия в помещении;

Монтажное кольцо, изготовленное из оцинкованной стали, повышает жесткость конструкции и дополнительно защищает устройство от ржавчины, увеличивая срок службы.

Регулировка и измерение:

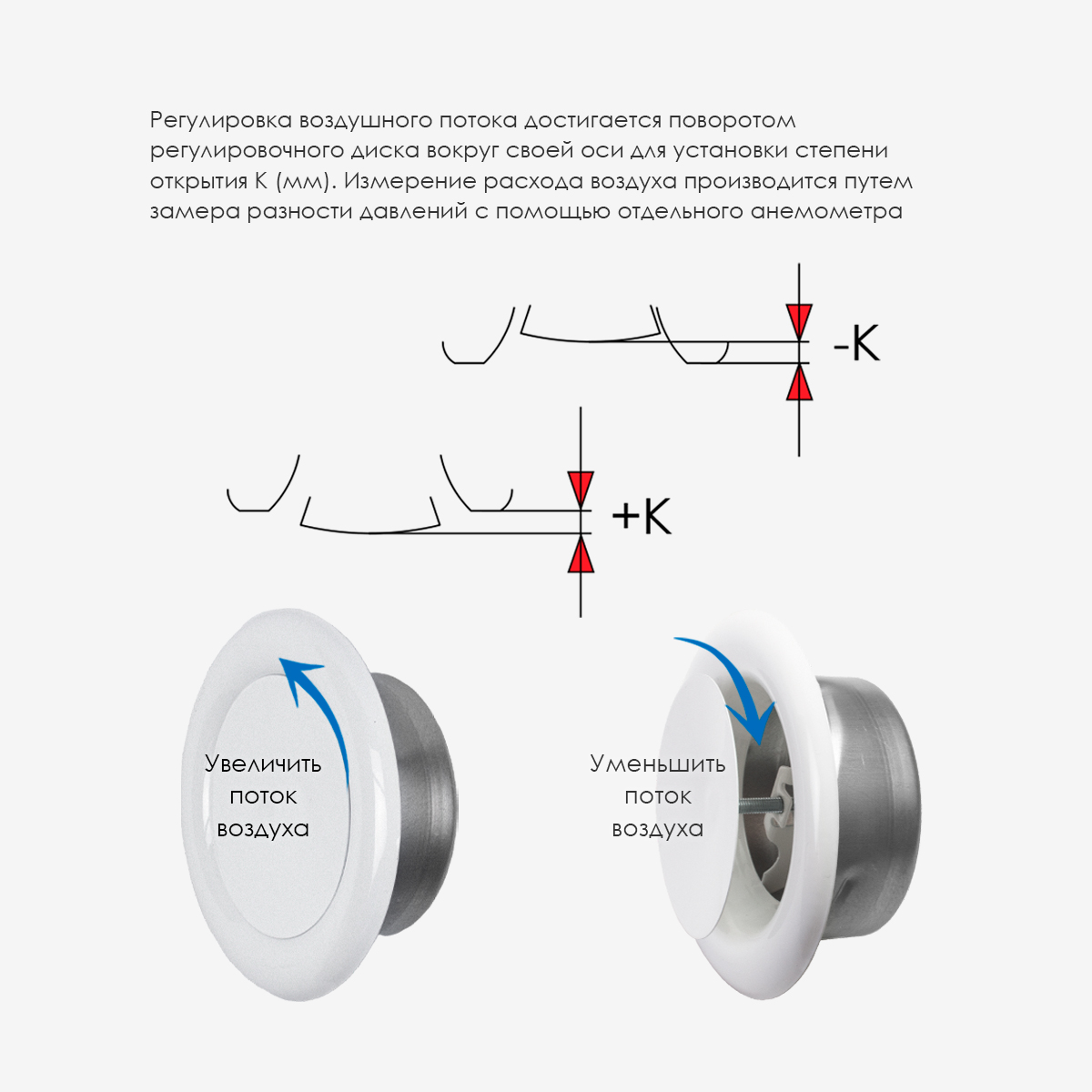

Настройка интенсивности воздушного потока осуществляется путем вращения регулировочного диска вокруг собственной оси. Это позволяет задать требуемую степень открытия клапана, измеряемую в миллиметрах (K). Для контроля расхода воздуха используется отдельный анемометр. Измерение производится методом фиксации разности давлений, что обеспечивает точные показатели производительности системы.

Монтаж:

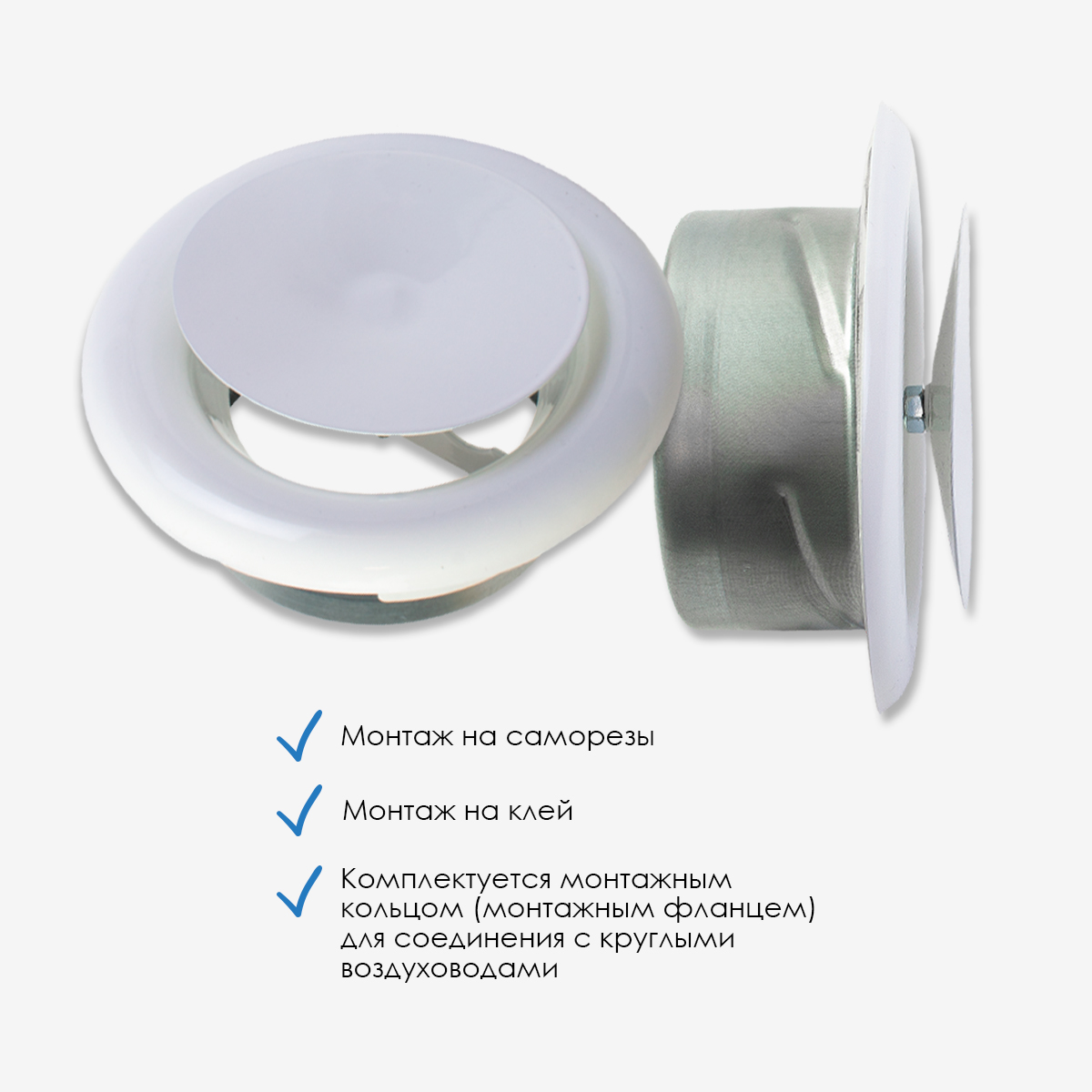

Диффузоры поддерживают два основных способа установки: механический крепеж и фиксация на клей. Первый вариант предполагает использование фланца с четырьмя монтажными отверстиями. Для надежной фиксации детали к поверхности потребуются саморезы, которые необходимо приобретать отдельно, так как в комплект поставки они не входят;
Альтернативным решением является монтаж на специальный клей. Коническая форма фланца обеспечивает плотное прилегание изделия к воздуховодам и вентиляционным каналам стандартного диаметра. Такой подход гарантирует герметичность соединения и стабильную посадку без использования дополнительных крепежных элементов.

Применение:

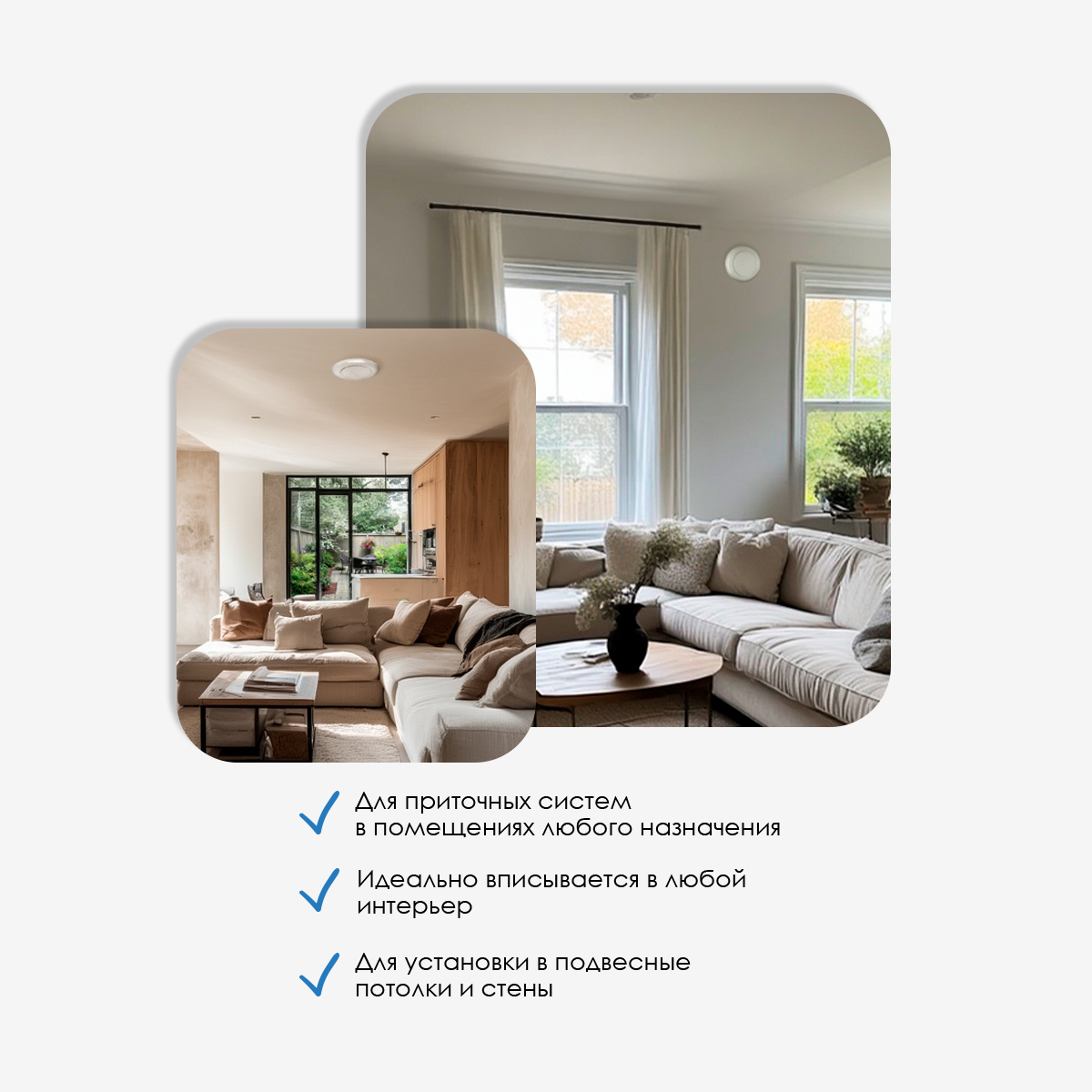

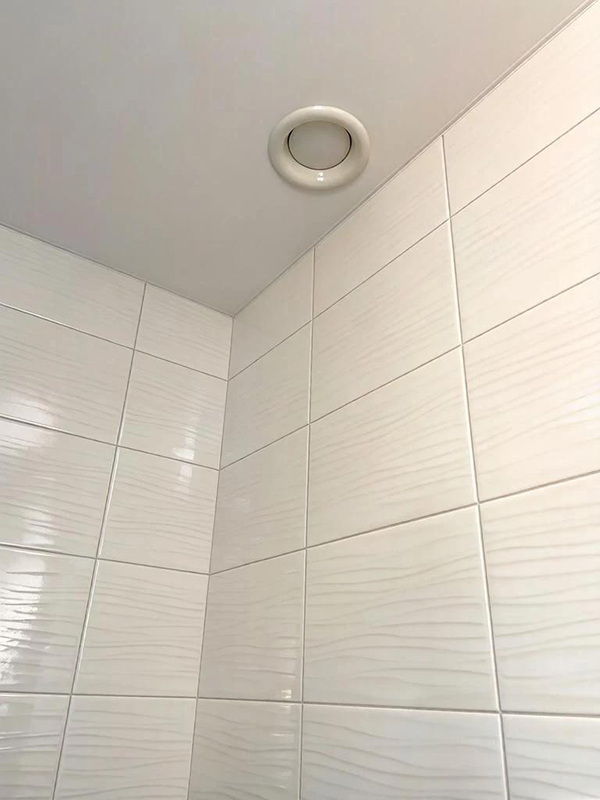

Диффузоры являются важным компонентом комплексных систем приточной вентиляции, особенно когда требуется обеспечить подачу наружного воздуха с учетом компактности, надежности и эстетики. Их конструкция продумана до мелочей: геометрическая форма корпуса минимизирует уровень шума при работе, что делает их идеальным выбором для жилых и офисных помещений. Отсутствие выступающих элементов не только улучшает внешний вид устройств, но и предотвращает скопление пыли и загрязнений, упрощая регулярную очистку.

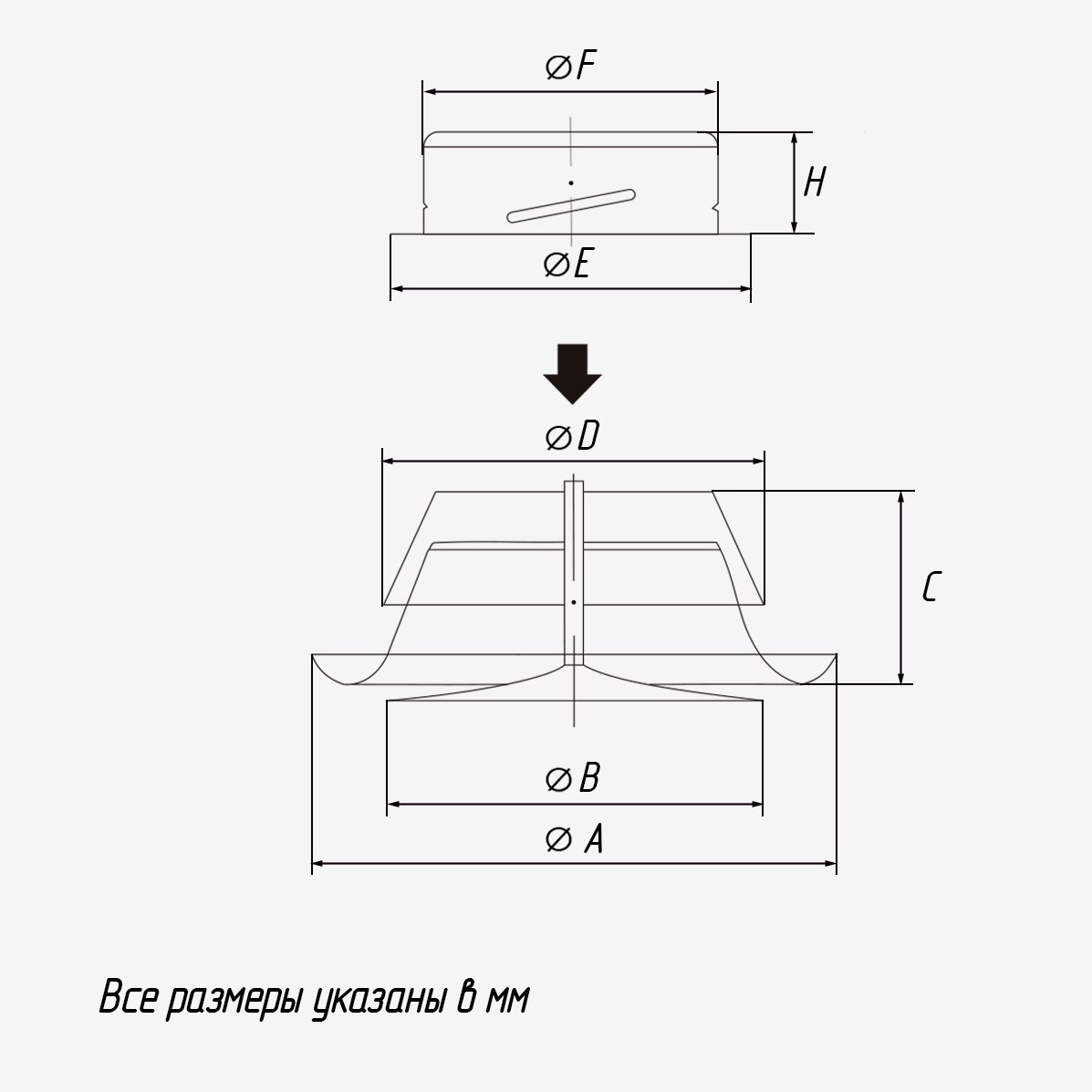

Размеры и вес:

Модель	Артикул	ØA	ØB	C	ØD	H	ØE	ØF	Вес, кг
DVE 100	135268	138	92	40	98	48	125	99	0,2
DVE 125	135477	164	111	46	123	48	150	124	0,3
DVE 150	135478	202	135	50	148	48	175	149	0,5
