Серия приточных клапанов Ариус КИВ Эконом
ARIUS КИВ Эконом — постоянный приток свежего воздуха
ARIUS КИВ Эконом — серия стеновых приточных клапанов для организации постоянного воздухообмена в квартирах и офисах. Устройства монтируются в стену и обеспечивают приток свежего воздуха даже при закрытых окнах.
Компактный механизм защищает комнату от насекомых и уличной пыли, эффективно глушит внешние шумы и предотвращает образование конденсата и наледи внутри корпуса. Приточная работа клапанов не зависит от сезона, а их установка абсолютно безопасна для стеновых конструкций — они не теряют своих теплоизоляционных свойств.
Модели серии:
Модели с наружным диаметром 132 мм оснащаются чёрной трубой из ПНД (полиэтилен низкого давления) повышенной плотности. Производитель предлагает обширный ассортимент типоразмеров по длине, благодаря чему можно легко и быстро подобрать наилучший вариант для стен с абсолютно любой толщиной:
- 400 мм — для тонких перегородок и гипсокартонных конструкций;
- 500 мм — стандартный вариант для большинства бетонных и кирпичных стен;
- 600, 800 и 1000 мм — для стен с наружным утеплением, вентилируемыми фасадами или для монтажа в помещениях с особо толстыми ограждающими конструкциями.

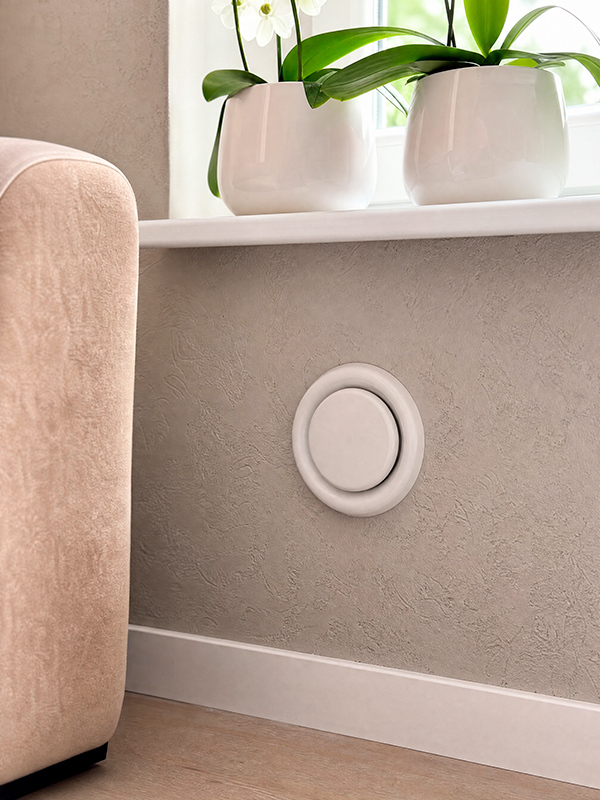

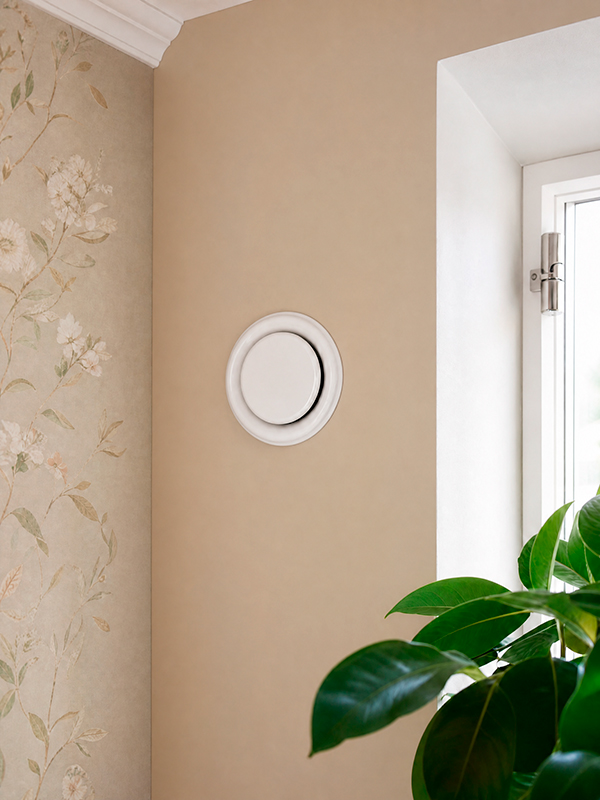

Модификации приточных клапанов с наружным диаметром 102 мм и 127 мм предусмотрена комплектация белой пластиковой трубой длиной 500 мм — это стандарт. Такие модели подходят для установки в типовых жилых и коммерческих помещениях, где толщина стен находится в пределах 40–50 см, что соответствует панельным, блочным и кирпичным домам. Белый цвет трубы не конфликтует с интерьером: он визуально сливается со светлыми стенами, оконными откосами и материалами отделки, сохраняя эстетику помещения. Нейтральный оттенок и аккуратная форма корпуса делают клапаны малозаметными даже в уже готовых интерьерах — без дополнительного декора и маскировки.

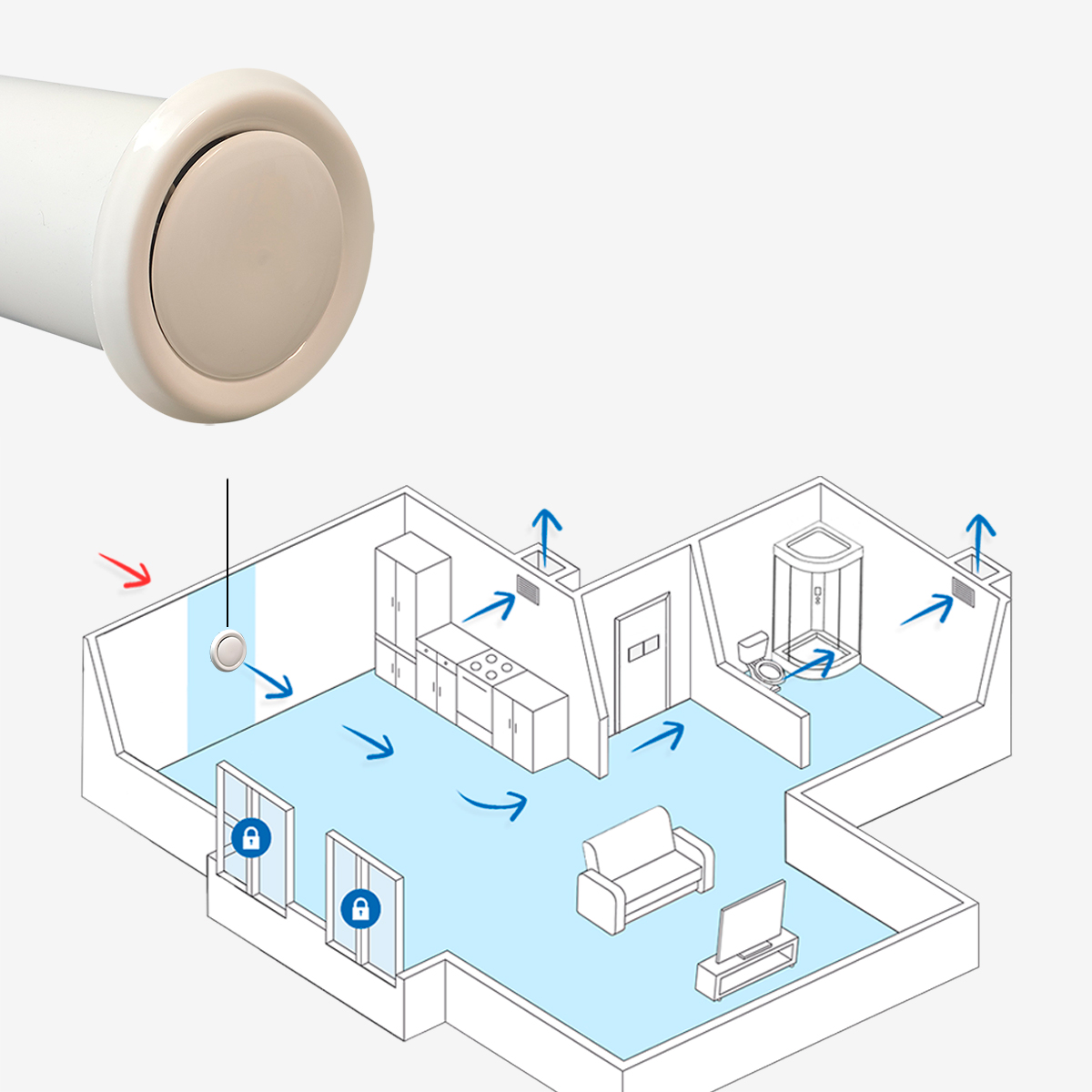

Естественная вентиляция без энергозатрат:
Приточные клапаны функционируют за счёт естественной разницы давления. В процессе работы вытяжной системы, будь то естественная или принудительная вентиляция, из помещения удаляется отработанный воздух, что создаёт устойчивое разрежение. Благодаря этому перепаду давлений свежий наружный воздух через клапан КИВ беспрепятственно поступает внутрь помещения.
Весь процесс происходит автоматически, без использования вентиляторов и дополнительных энергозатрат, обеспечивая бесшумный, стабильный и эффективный воздухообмен в любое время года.
Ключевые преимущества:
- Размеры оголовка для моделей с черной трубой – 35х168х168 мм;
- Размеры оголовка для моделей с белой трубой – 145х145х70 мм;
- Простой монтаж, не требующий подключения к электросети и специальных навыков;
- Простота эксплуатации и чистки – изделие легко обслуживается и не доставляет хлопот.

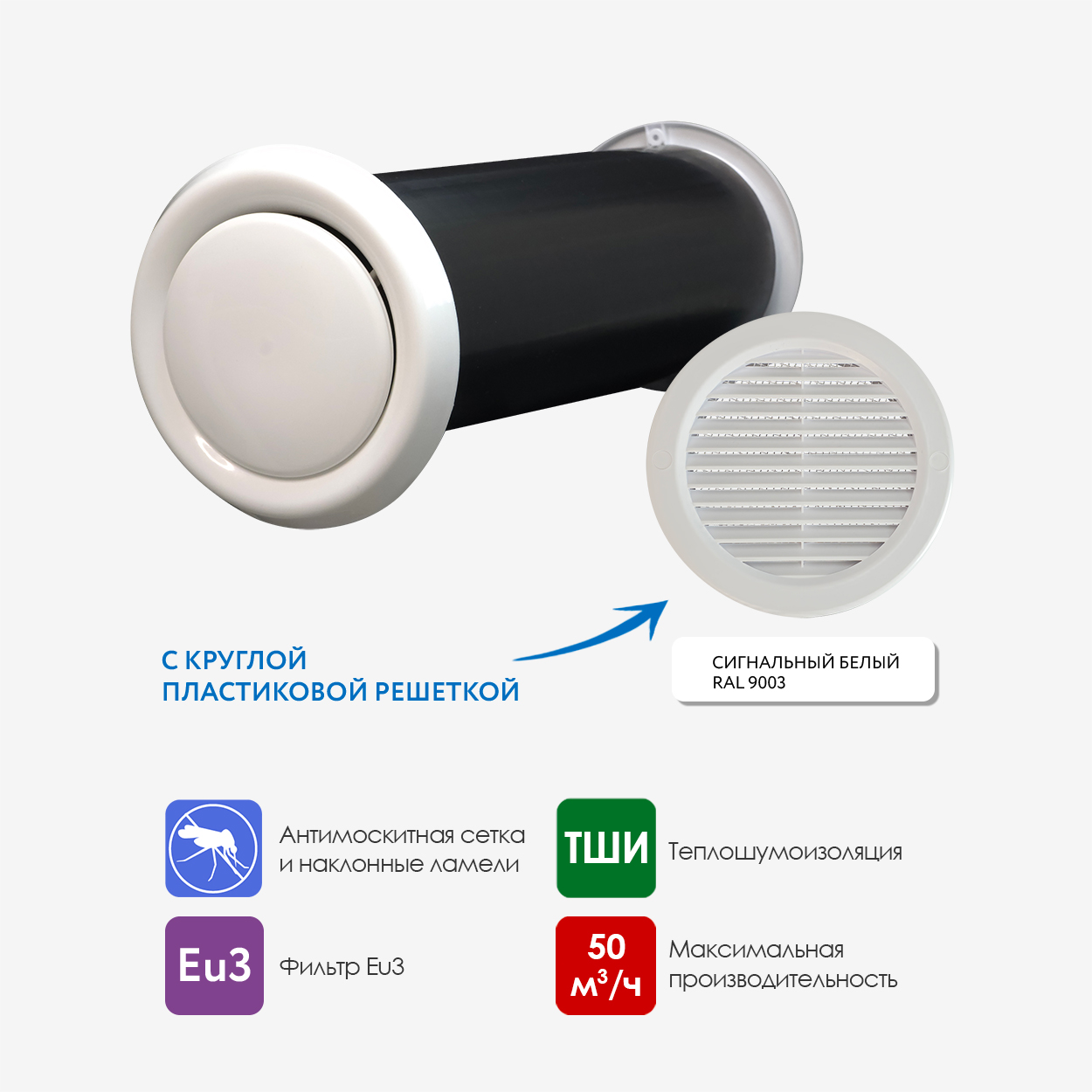

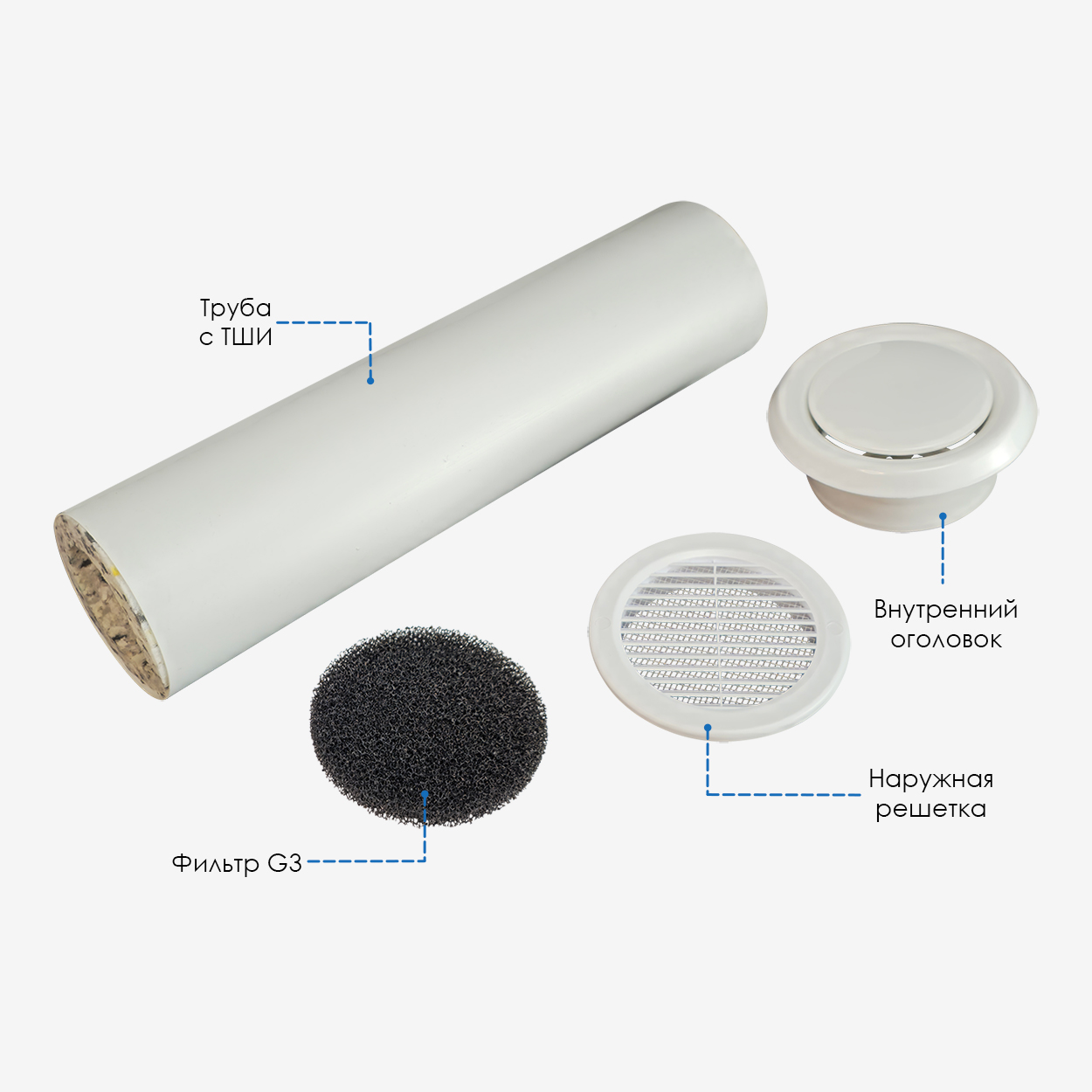

Комплектация:
- оголовок представляет собой классический вентиляционный анемостат, диаметр фланца которого соответствует конкретной модели устройства;
- труба ПНД идёт в комплекте с внутренним диаметром, подобранным под конкретную модель изделия;
- теплошумоизоляция размером 350×350×20 мм предусмотрена для моделей с чёрной трубой;
- теплошумоизоляция размером 350×270×20 мм предусмотрена для моделей с белой трубой;
- фильтр G3 изготовлен из ретикулированного пенополиуретана и имеет диаметр 125 мм;
- наружная решётка выполнена из белого пластика, а диаметр её фланца составляет 125 мм.

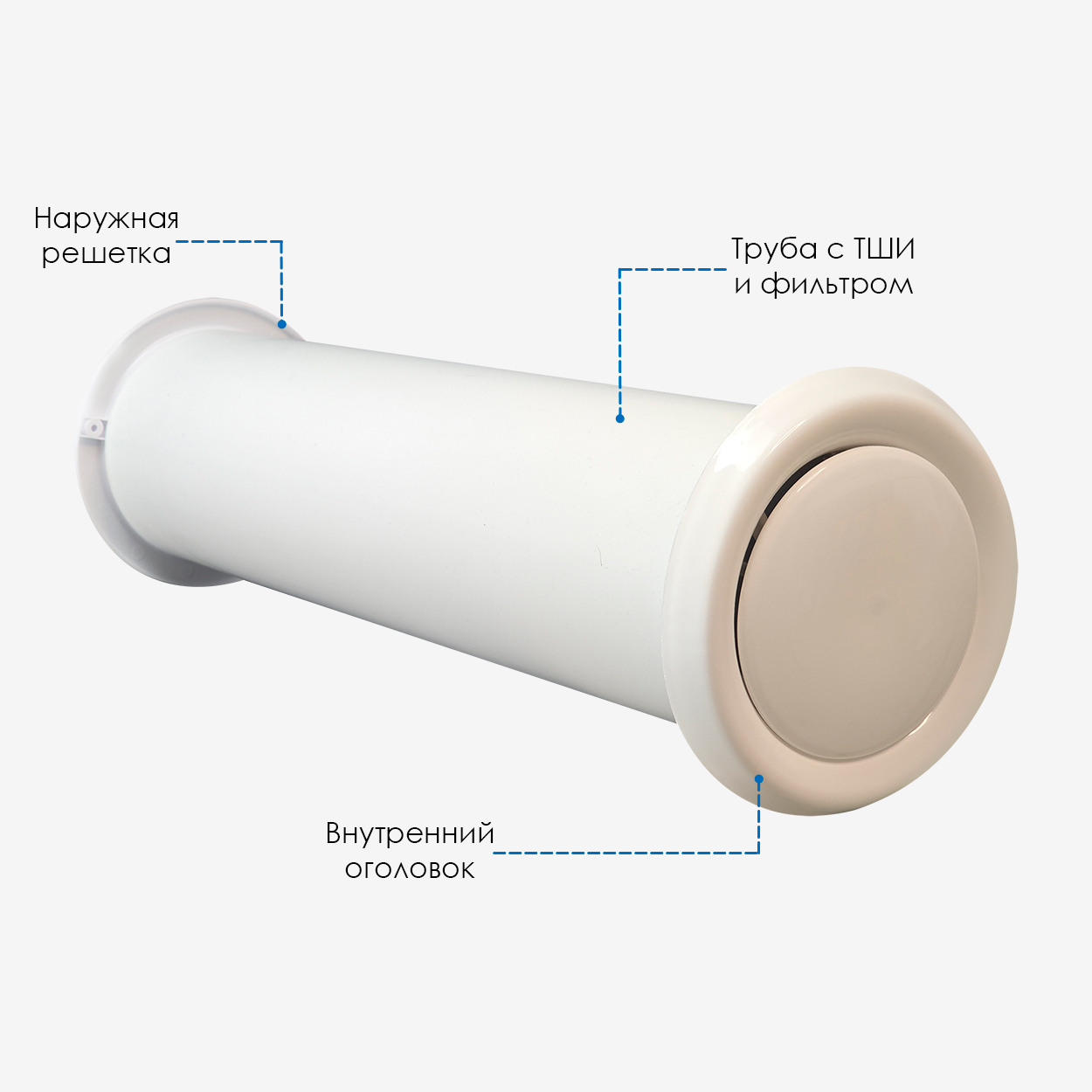

Конструктивные особенности и монтаж:
Приточные клапаны поставляются с воздуховодом, диаметр и длина которого строго соответствуют определённой модификации устройства.
Это гарантирует герметичность посадки и заявленную производительность.

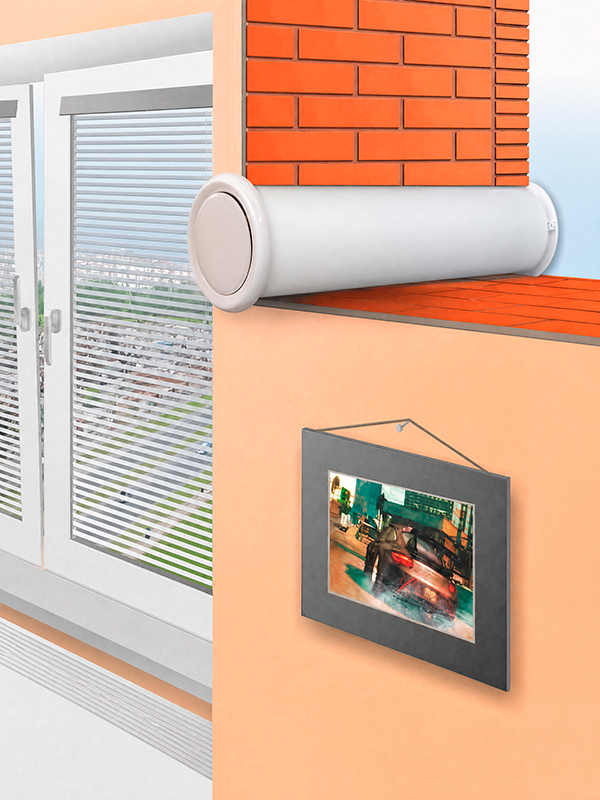

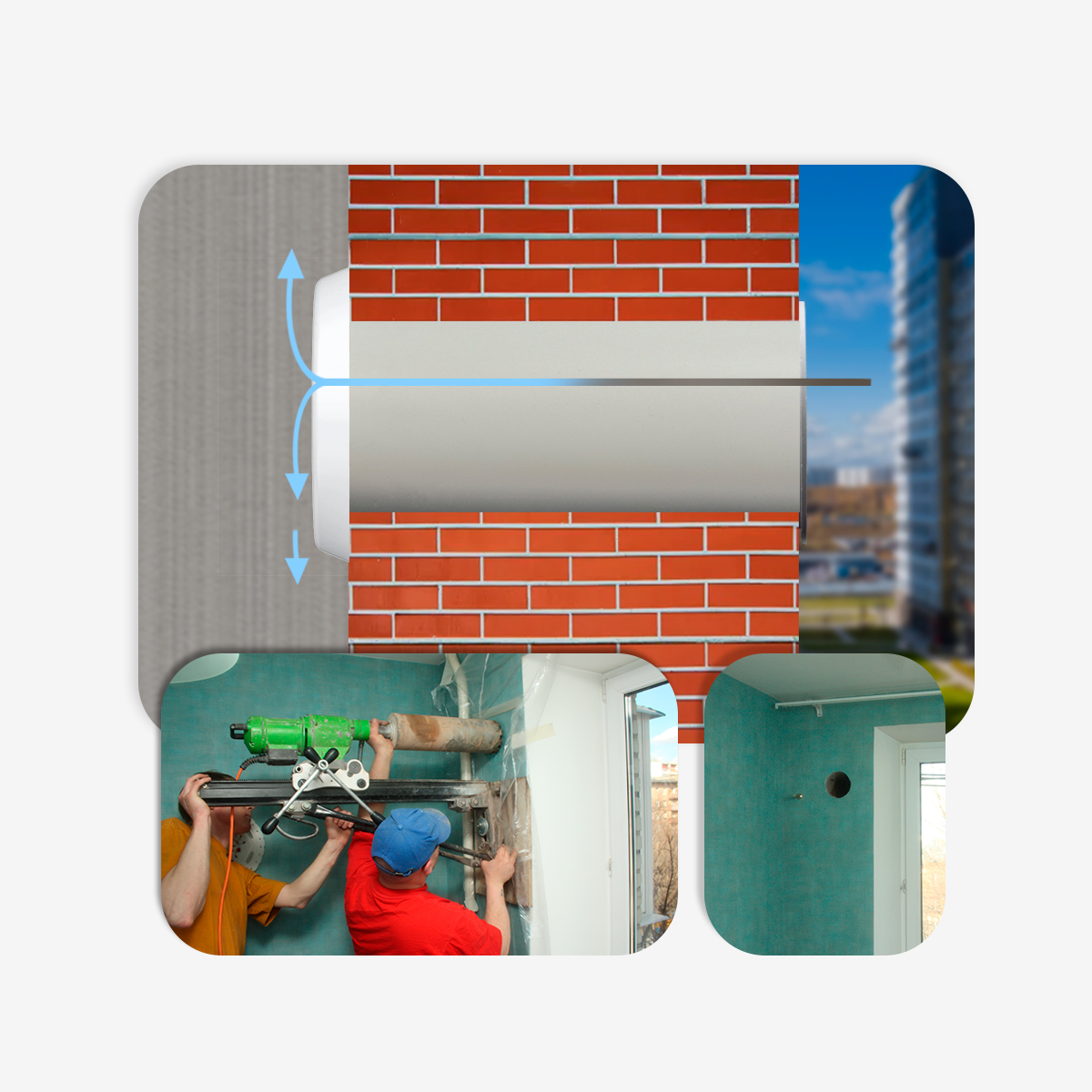

Устройства монтируются в заранее подготовленное сквозное отверстие в стене. Снаружи воздуховоды закрываются декоративной пластиковой решёткой, оборудованной противомоскитной сеткой. Изнутри помещения в канал поочерёдно устанавливаются теплошумоизоляция и фильтрующий элемент из ретикулированного пенополиуретана. Торец трубы закрывается оголовком из белого полипропилена. Приток воздуха регулируется вращением диска на оголовке вокруг центральной оси.

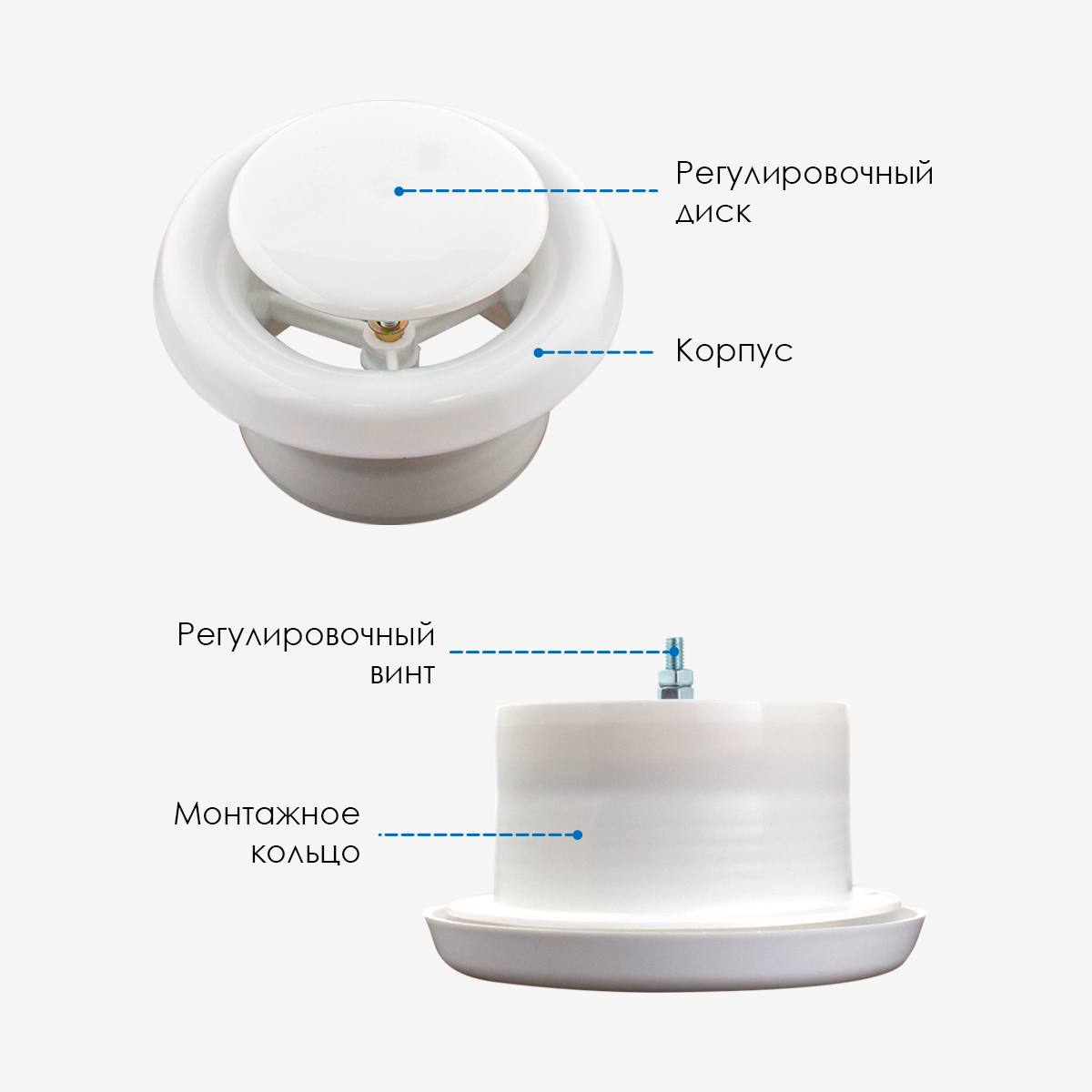

Составные элементы оголовка:
Внутренний оголовок распределяет и регулирует приточный воздух. Корпус отлит из белого полипропилена, устойчивого к перепадам температур и УФ-излучению.
Конструкция включает четыре элемента:
- крпус — основа, соединяющая все компоненты.
- монтажное кольцо — обеспечивает простой и надежный монтаж.
- регулировочный диск — круглое сечение дает хорошую аэродинамику и низкий шум.
- регулировочный винт — плавно меняет пропускную способность.
Плотное прилегание корпуса и диска герметизирует устройство, исключая утечки воздуха.

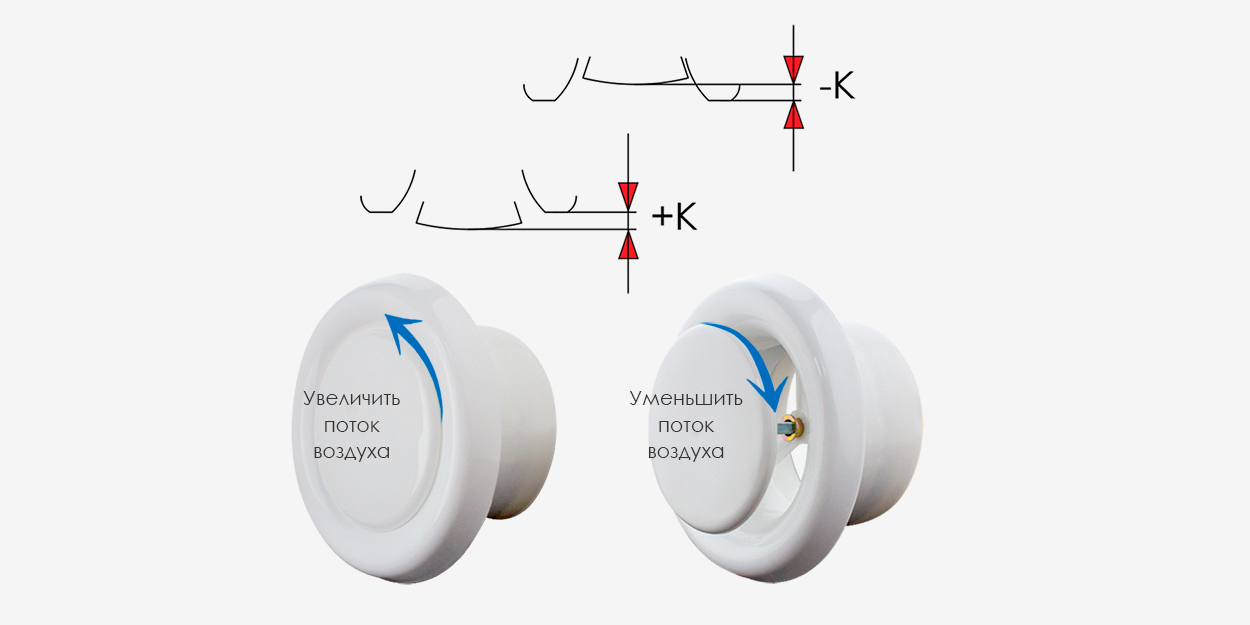

Настройка воздушного потока:
Регулировка потока воздуха делается вращением регулировочного диска, а степень открытия контролируют по значению K (мм) на измерительной шкале. Для замера фактического расхода воздуха применяют анемометр, которым измеряют скорость потока в воздуховоде с дальнейшим пересчетом в единицы расхода (м³/ч). Определение разности давлений тут является вспомогательным методом и проводится отдельным дифференциальным манометром при надобности.

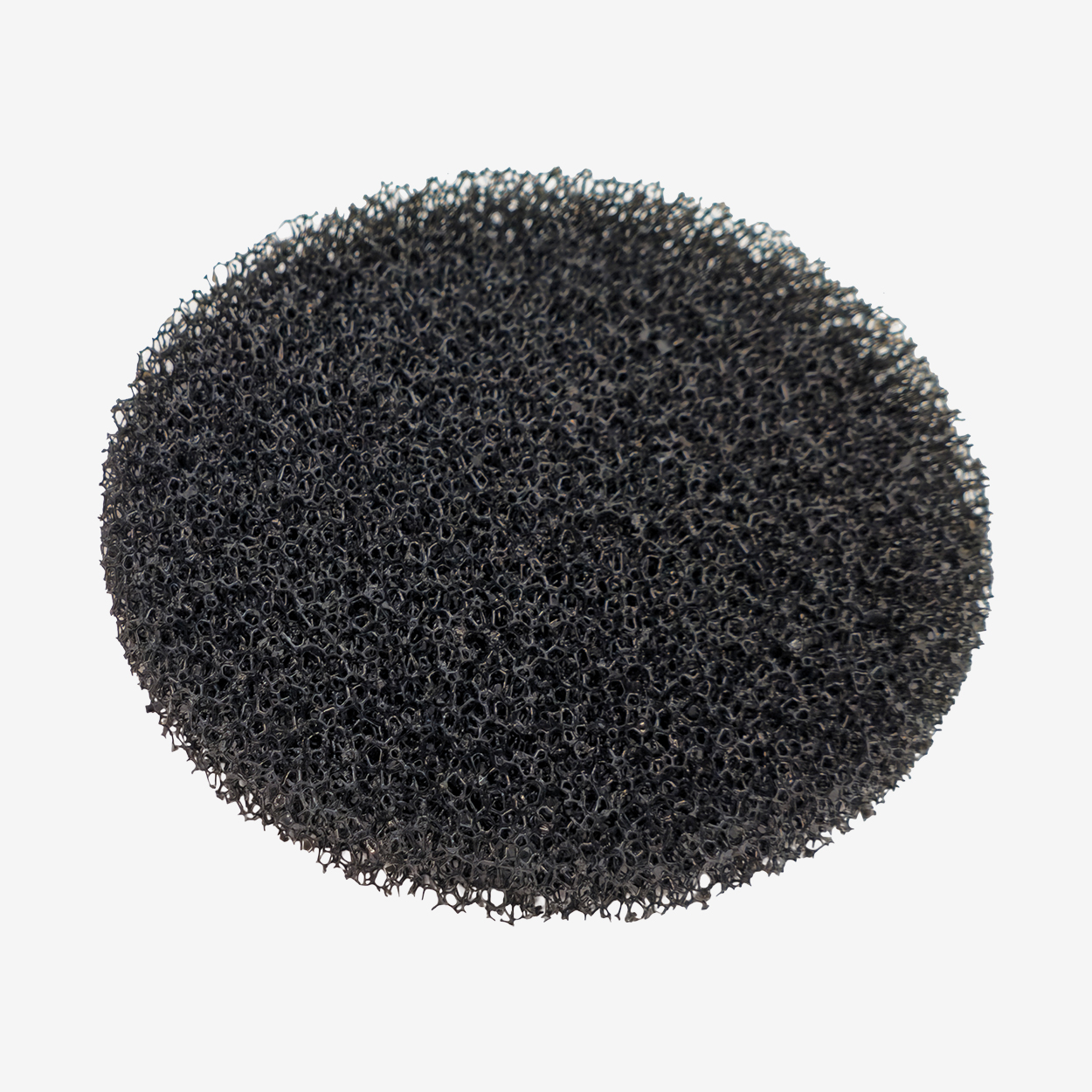

Фильтр из ретикулированного пенополиуретана:
Фильтр G3 из ретикулированного пенополиуретана (ППУ) предназначен для грубой очистки приточного воздуха. Пористая ячеистая структура материала эффективно улавливает механические примеси, пыль и пух, при этом не создавая заметного сопротивления вентиляционному потоку. Дополнительно фильтр частично гасит аэродинамический шум. Благодаря прочности и износостойкости ППУ изделие подходит для многократного использования: после загрязнения достаточно промыть фильтр, и он снова готов к работе.
Пластиковый канал (воздуховод):
Труба из ПНД монтируется сквозь стену и служит каналом притока воздуха от уличной решётки к оголовку. Под любую толщину стены адаптируется обрезкой торцов.

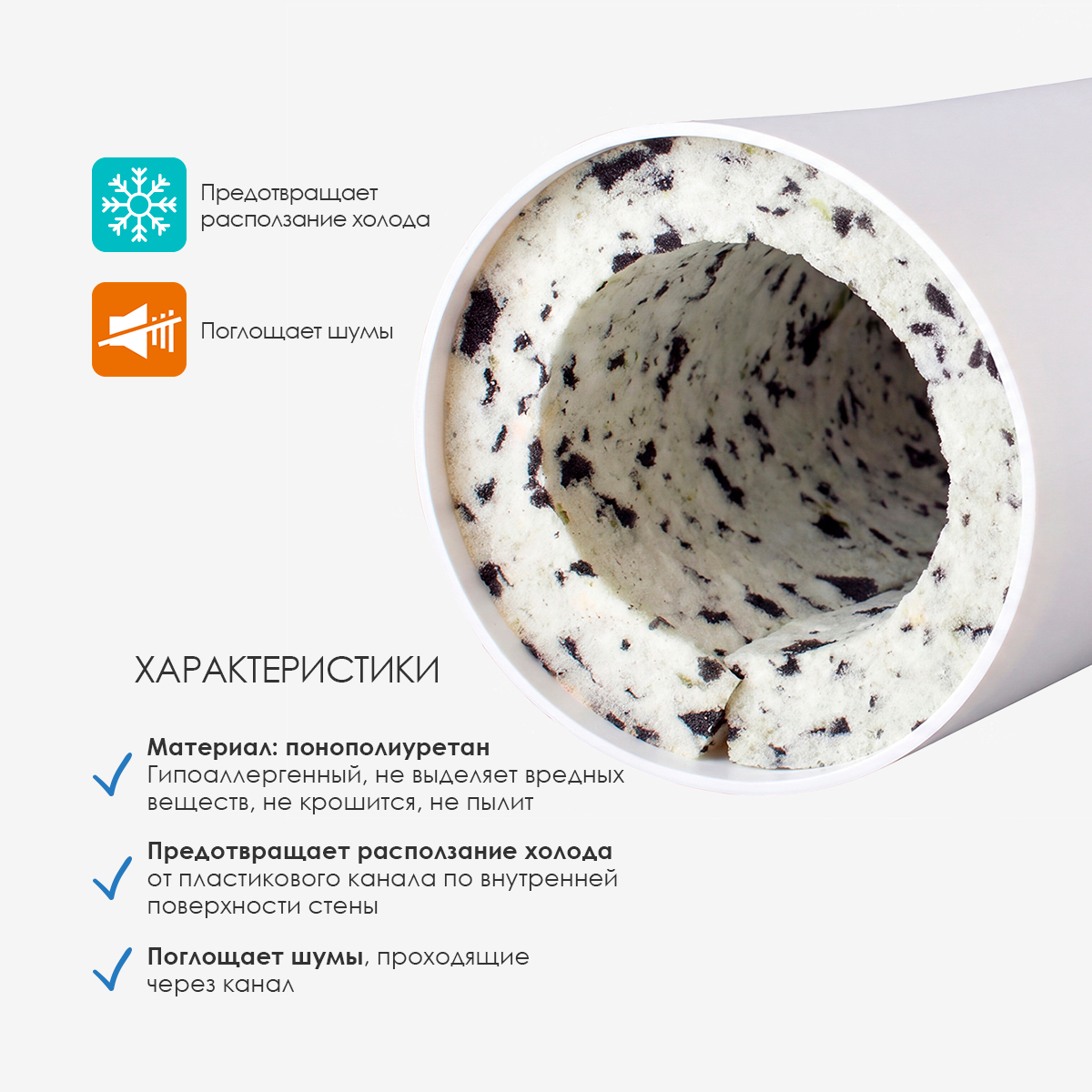

ТШИ решает две задачи:
- снижает уровень шума, передающегося по каналу;
- исключает образование мостиков холода, защищая внутреннюю поверхность стены от охлаждения.
Чёрная труба ПНД 132×3,5 мм: 132 — наружный диаметр, 3,5 мм — стенка.
Белая труба ПВХ: наружный диаметр 102 или 127 мм, стенка 1,0 мм.

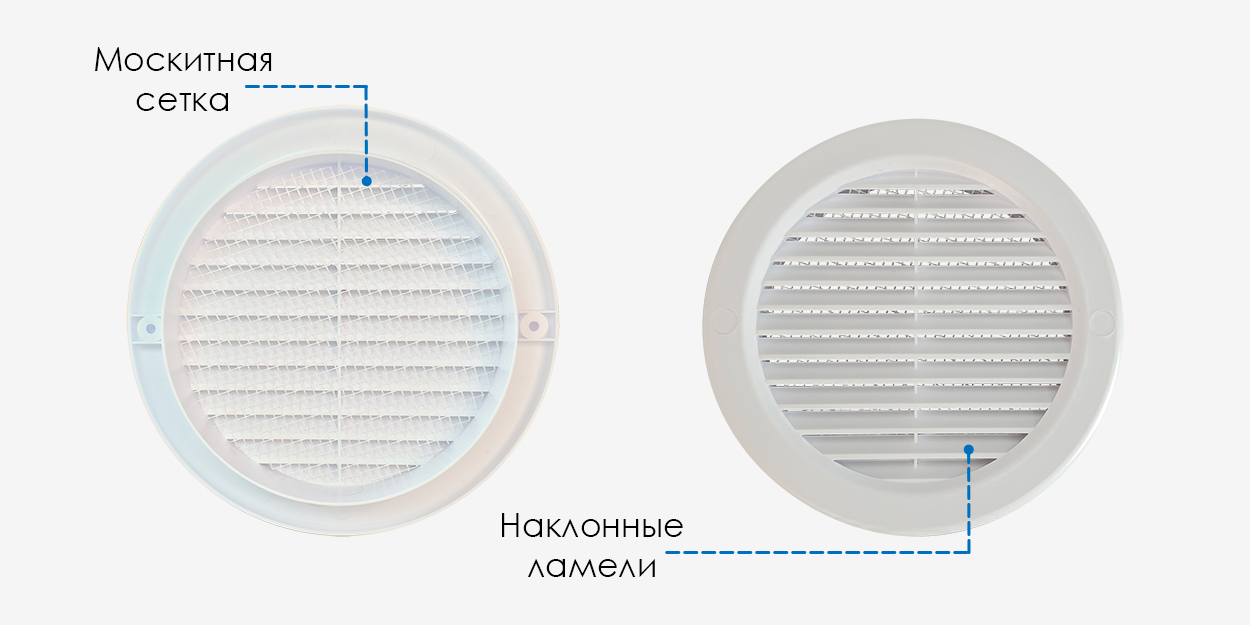

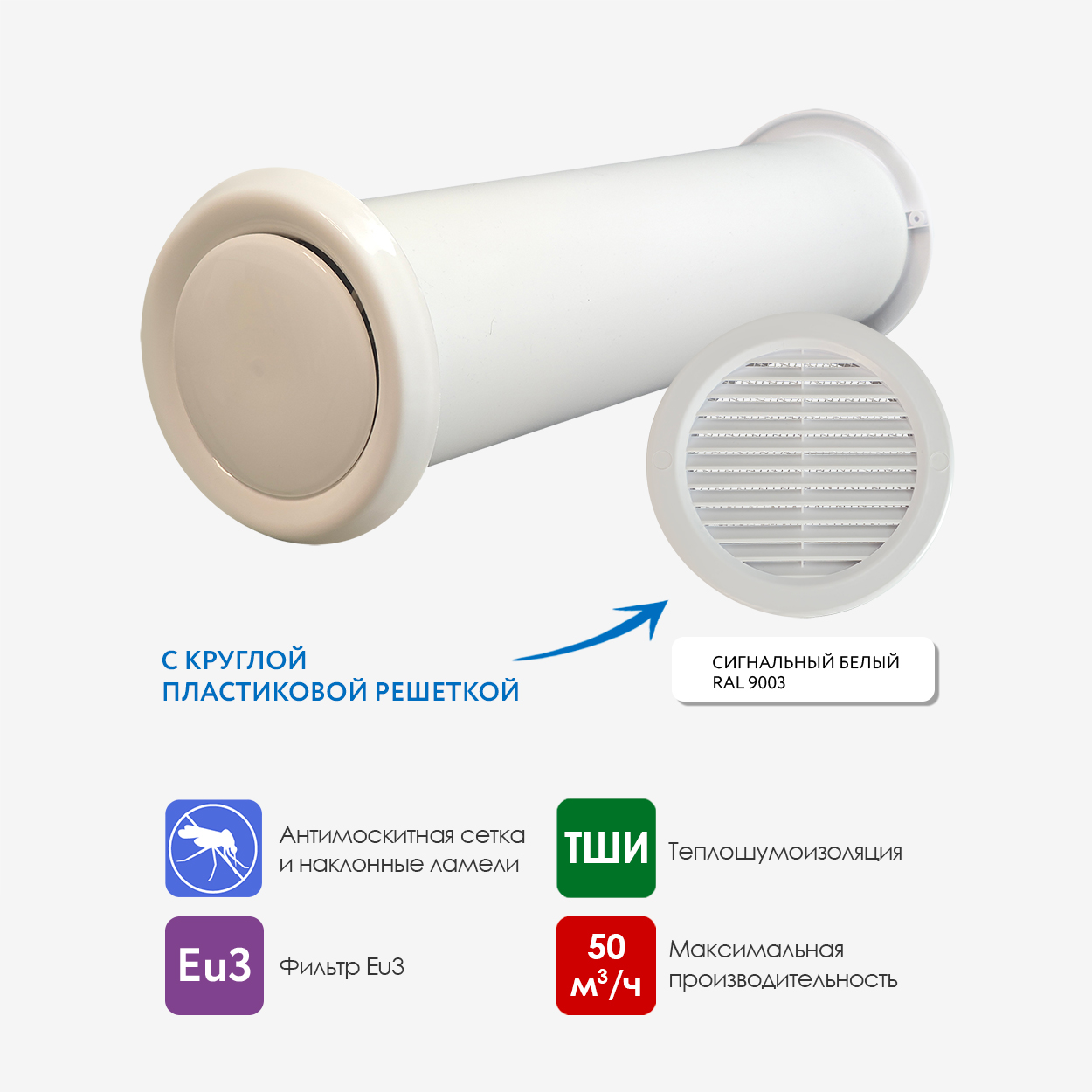

Наружная пластиковая решетка:
Наружная пластиковая решетка защищает вентиляционный воздуховод от попадания посторонних предметов — птиц, насекомых, листвы и тополиного пуха, — а также от атмосферных осадков. В конструкции предусмотрено два барьера. Внутренняя москитная сетка задерживает мелкие частицы, а наружные наклонные ламели не пропускают внутрь системы дождь и снег: влага стекает по ним естественным образом.
Технические данные:
| Модель | Артикул | Наружный Ø трубы, мм | Внутренний Ø трубы, мм | Длина трубы, мм | Общая длина клапана |
|---|---|---|---|---|---|
| Ариус КИВ-125 Эконом 132-400 | 136367 | 132 | 125 | 400 | 422 |
| Ариус КИВ-125 Эконом 132-500 | 136368 | 132 | 125 | 500 | 522 |
| Ариус КИВ-125 Эконом 132-600 | 136369 | 132 | 125 | 600 | 622 |
| Ариус КИВ-125 Эконом 132-800 | 136370 | 132 | 125 | 800 | 522 |
| Ариус КИВ-125 Эконом 132-1000 | 136371 | 132 | 125 | 1000 | 1022 |
| Ариус КИВ-100 Эконом 102-500 | 136372 | 102 | 100 | 500 | 522 |
| Ариус КИВ-125 Эконом 127-500 | 136373 | 127 | 125 | 500 | 522 |
