Серия приточных клапанов ARIUS КИВ-125
Приточные клапаны ARIUS КИВ-125: свежий воздух без сквозняков и шума:
Современные окна с герметичными стеклопакетами надёжно защищают от холода и уличного шума, но создают другую проблему — в помещении не остаётся пути для поступления свежего воздуха. Результат знаком многим: духота, повышенная влажность, конденсат на стёклах и «застойный» воздух. Решение есть — приточный клапан инфильтрации воздуха ARIUS КИВ-125.
Что это такое и зачем нужны:
Приточные клапаны КИВ-125 представляют собой автономные механические стеновые устройства, предназначенные для организации притока воздуха с возможностью регулировки производительности как при естественной, так и при принудительной вытяжной вентиляции. Обеспечивают подачу свежего воздуха в жилые и административные помещения.
В отличие от обычной оконной форточки, стеновые клапаны:
- защищают помещение от насекомых и тополиного пуха;
- очищают приточный воздух от пыли;
- обеспечивают шумоизоляцию;
- не промерзают и не образуют конденсат.
Устройства не влияют на звукоизоляционные, теплотехнические и другие характеристики стеновых конструкций, поэтому подходят для любых объектов.
Модельный ряд:
Серия КИВ-125 включает в себя пять моделей, различающихся по длине корпуса.
Такой размерный ряд — 400, 500, 600, 800 и 1000 мм — позволяет подобрать устройство под проемы различной ширины.
Все модели объединяет единая высота и глубина корпуса, что упрощает монтаж и подбор комплектующих. При этом расход воздуха и тепловая мощность увеличиваются пропорционально длине устройства.
Принцип работы:

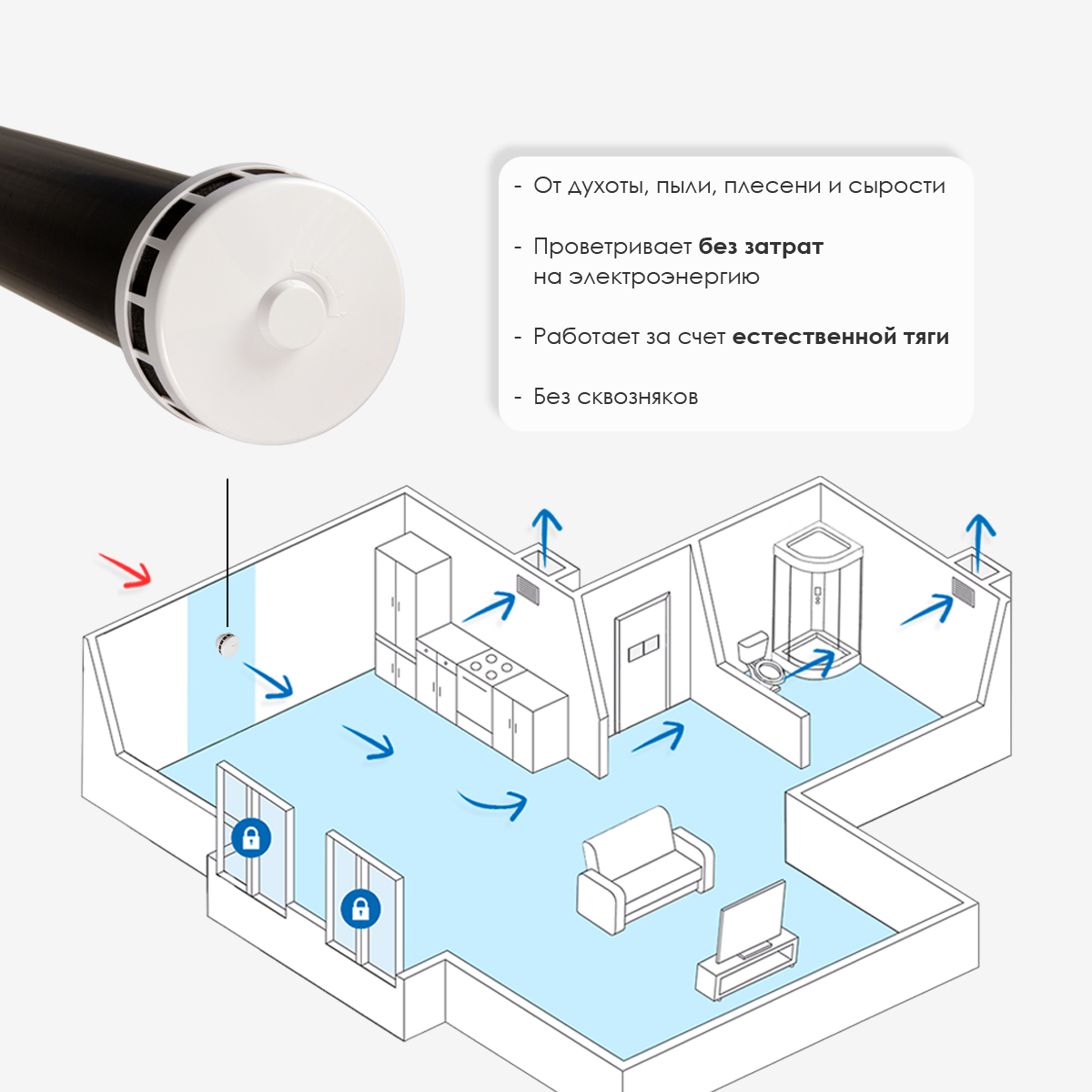

Всё просто и надёжно. За счёт работы активной или естественной вытяжки в помещении создаётся разряжение. Именно оно «затягивает» свежий наружный воздух через приточные клапаны КИВ — организованно и в нужном объёме.
Производительность клапана напрямую зависит от создаваемого разряжения:
20 Па (механическая вытяжка) — до 60 м³/ч
10 Па (естественная вытяжка) — до 36 м³/ч
Конструкция:

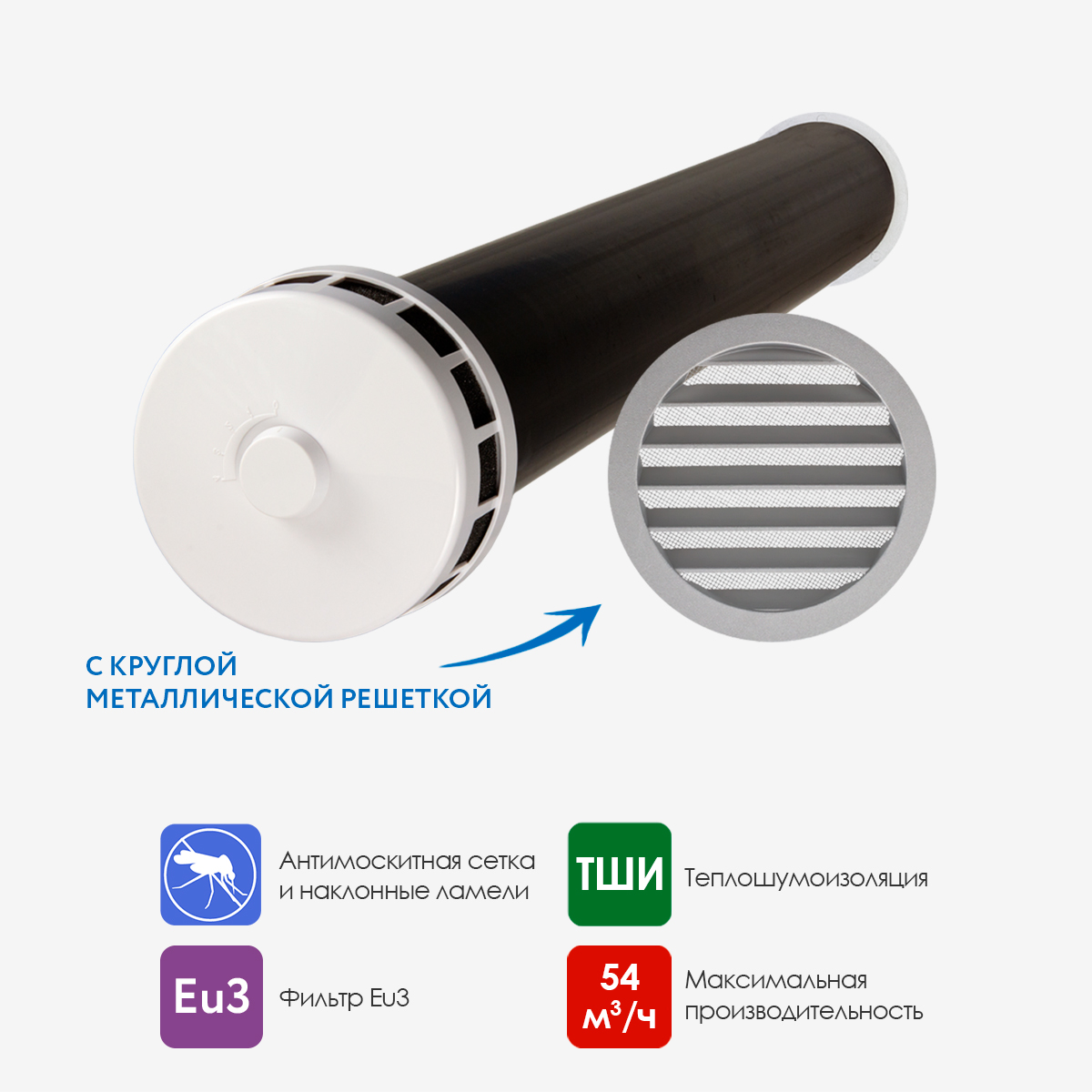

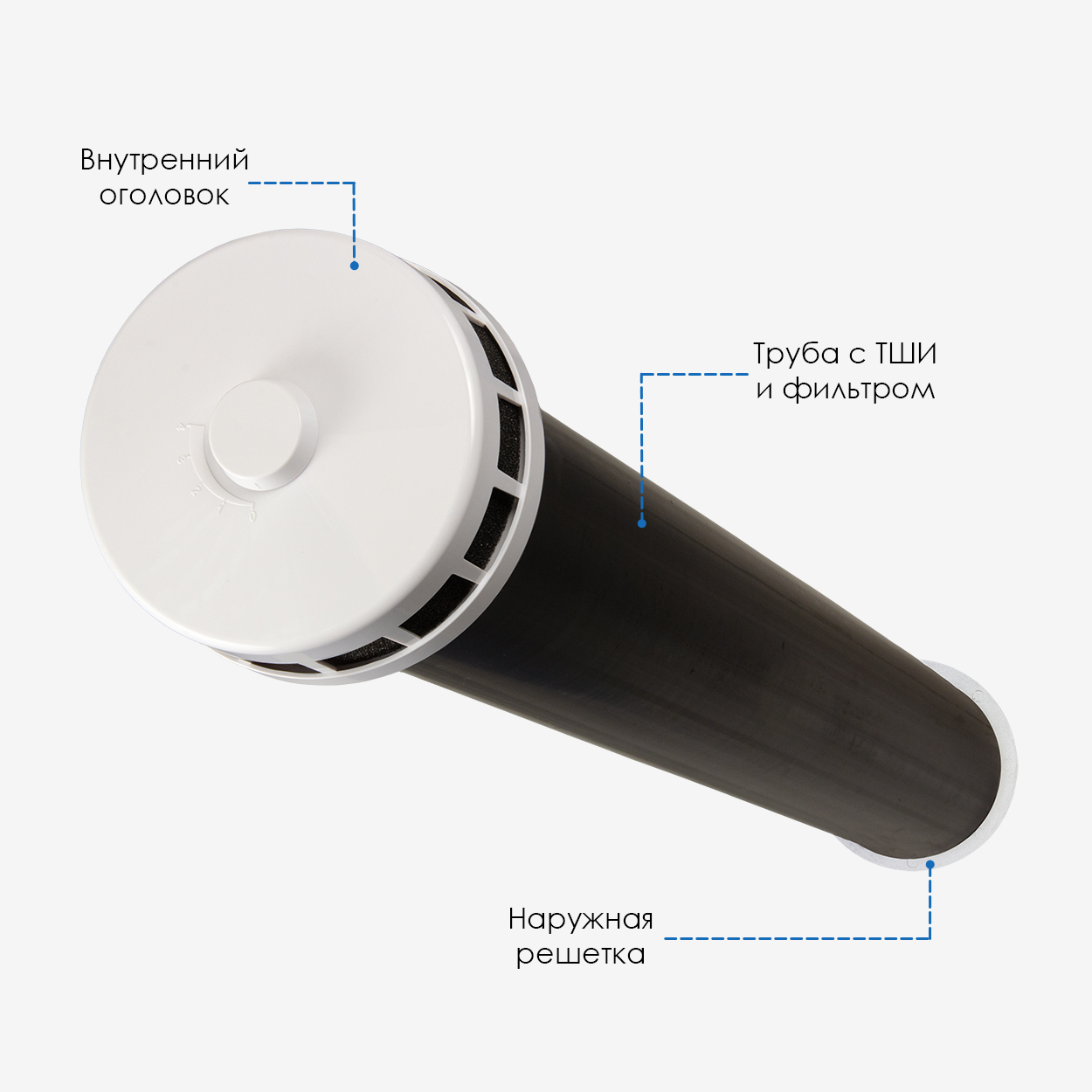

КИВ-125 комплектуются воздуховодом — пластиковой трубой чёрного цвета с внутренним диаметром 125 мм, наружным диаметром 132 мм и длиной, соответствующей выбранной модели. Труба устанавливается в стену в подготовленное отверстие диаметром 133 мм, а с наружной стороны закрывается металлической решёткой с сеткой. Со стороны помещения в трубу закладывается теплошумоизоляция, после чего отверстие закрывается специальным шумотеплоизолированным оголовком белого цвета из АБС-пластика, оснащённым воздушным фильтром и заслонкой для регулировки приточного потока. Регулировочная ручка заслонки плавно поворачивается вокруг своей оси, обеспечивая настройку степени открытия или закрытия клапана. Регулировка выполняется с помощью ручки либо регулировочного шнура (по желанию). Если необходимо воспрепятствовать полному закрытию клапана, следует удалить круглые заглушки из отверстий на корпусе заслонки.
Ключевые преимущества:
- Небольшие размеры оголовка – всего 133х175х175 мм, что делает его компактным и удобным в монтаже;
- Четыре номинальных положения поворотной ручки для выбора режима работы;
- Работа с естественной и принудительной вытяжкой;
- Надёжная защита от насекомых, пыли, шума и осадков;
- Отсутствие промерзания и конденсата на внутренней поверхности;
- Простой монтаж, не требующей подключения к электросети;
- Эксплуатация и чистка максимально просты и не требуют специальных навыков.
Внутренний оголовок КИВ-125:
Внутренний оголовок необходим для распределения и регулировки потока приходящего с улицы свежего воздуха. Оголовок изготовлен из белого износостойкого АБС пластика, устойчивого к перепадам температур и пожелтению от ультрафиолетовых лучей.
Внутренний оголовок КИВ125 изготовлен из белого ABS пластика, стойкого к перепадам температур и ультрафиолетовому излучению.

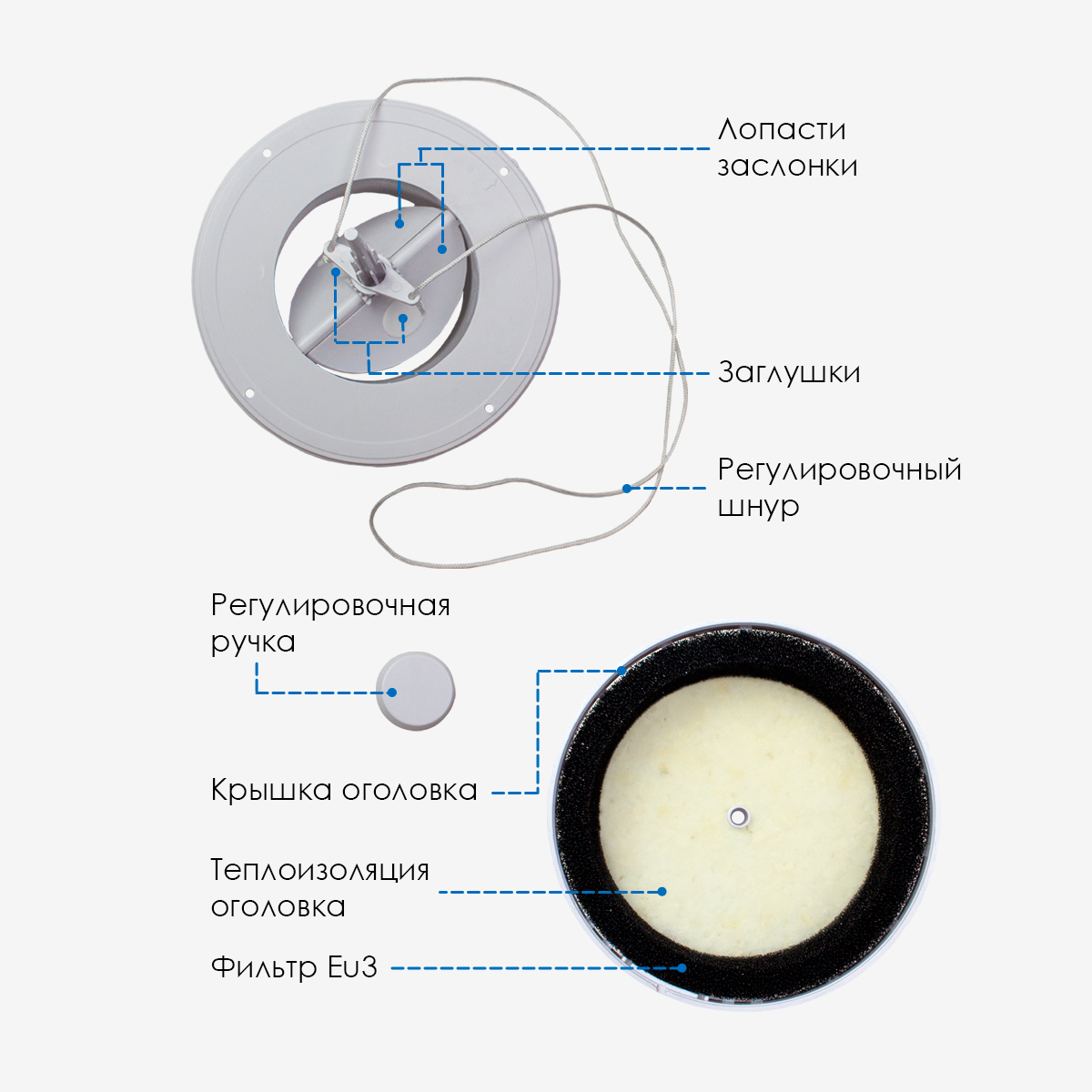

Оголовок приточного клапана состоит из:
- внутренней части с заслонкой, уплотнительным кольцом и теплоизолирующей прокладкой;
- регулировочной ручки;
- регулировочного шнура;
- уплотнителя;
- уплотнительного кольца;
- крышки оголовка;
- фильтра EU 3;
- теплоизоляции оголовка;
- 2-ух заглушек.
Патрубок (фланец) клапана с силиконовым уплотнителем продевается через квадратную уплотнительную прокладку, плотно вводится в трубу и фиксируется к стене с помощью 4-х шурупов. Узел регулировки позволяет регулировать степень открытия/закрытия заслонки при помощи утопленного колесика на корпусе или шнура.
Фильтр класса EU3 (G3) изготовлен из пористого моющегося синтетического материала, эффективно задерживающего пыль и шум. На фасадную сторону крышки оголовка клапана нанесена фактурная шкала, показывающая степень открытия заслонки.
Регулировка и режимы проветривания:
Управлять потоком воздуха можно двумя способами:
- регулировочной ручкой на оголовке;

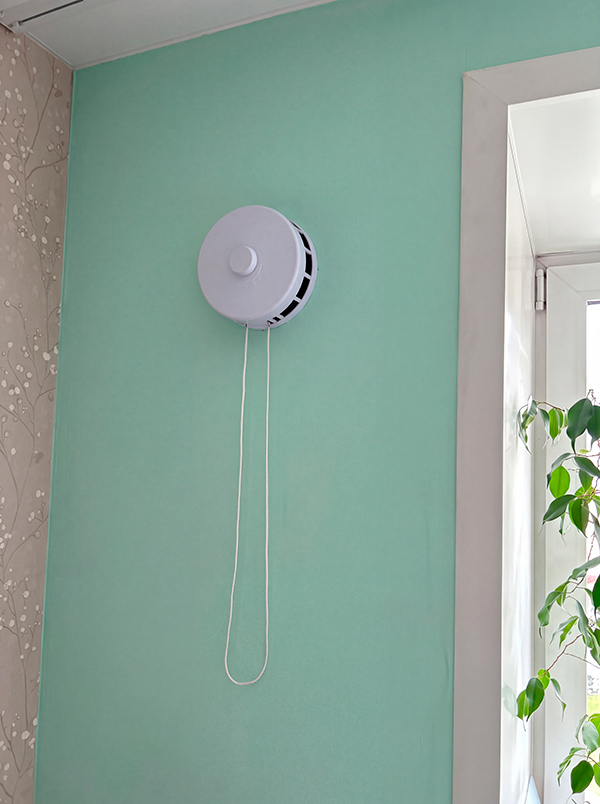

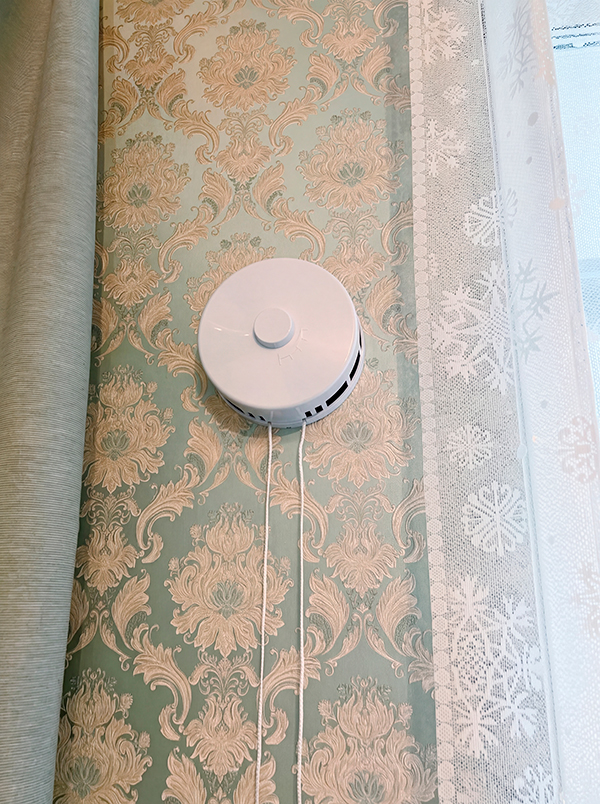

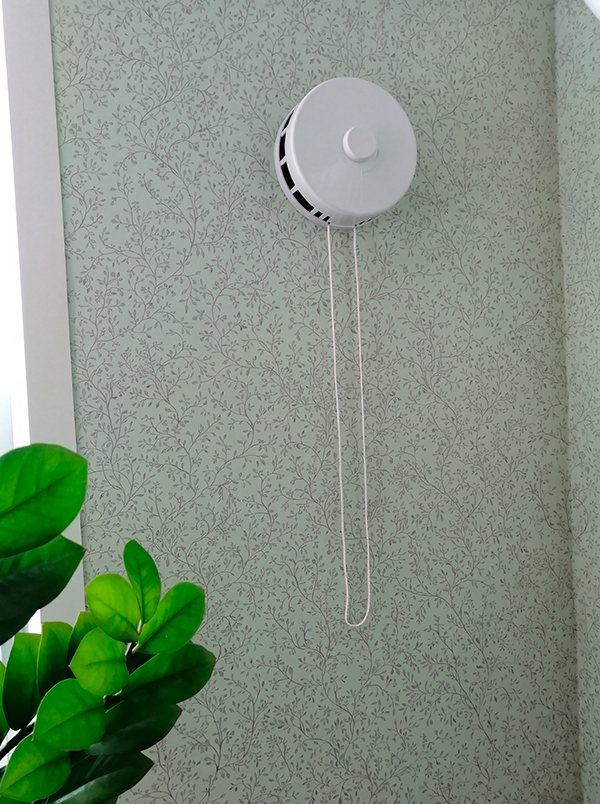

- регулировочным шнуром — удобно, если клапан расположен высоко.
Ручка плавно поворачивается вокруг своей оси и регулирует степень открытия/закрытия заслонки. Всего предусмотрено четыре номинальных положения.
Минимальное проветривание:

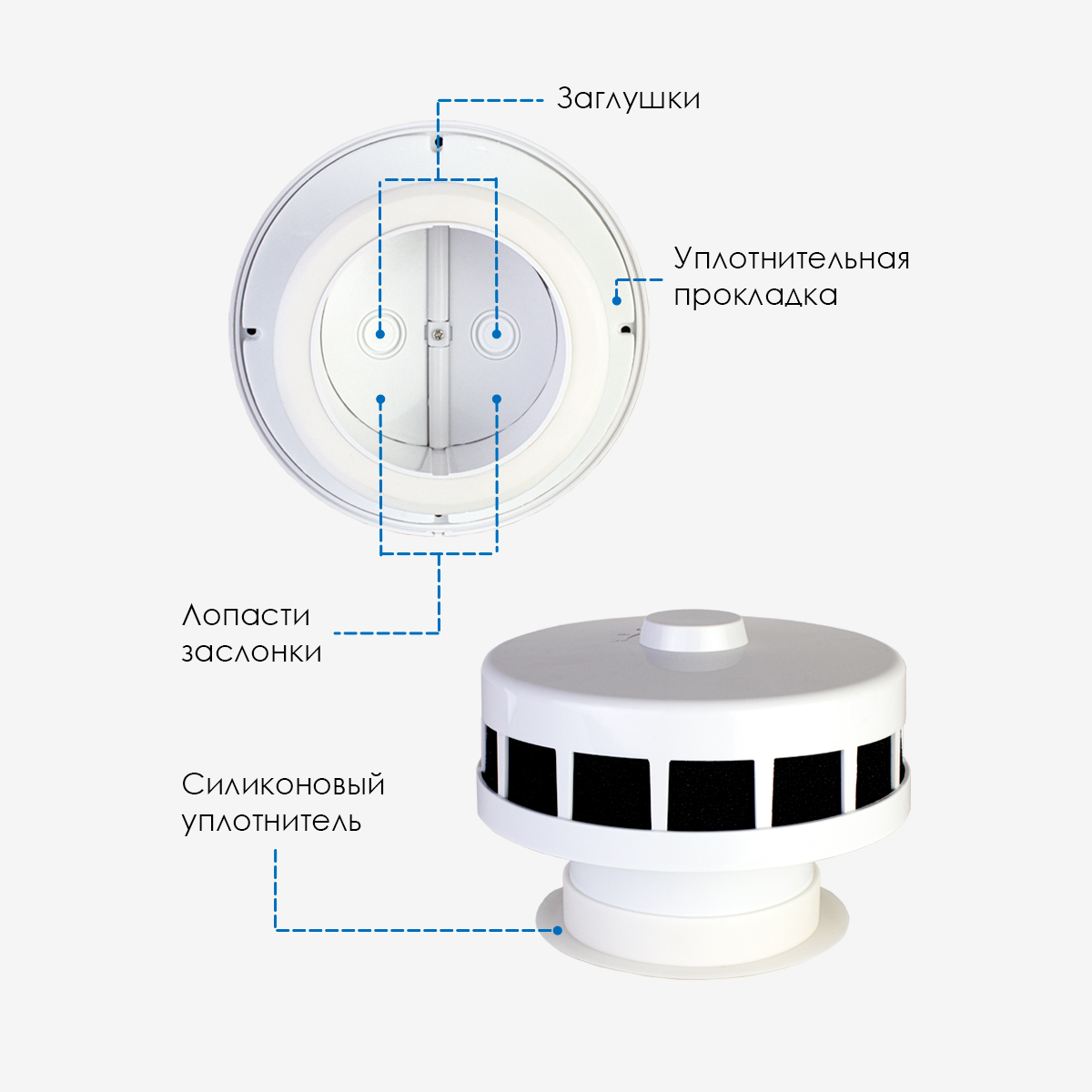

Если помещение долго остаётся без людей, полезно исключить «застойный дух». Для этого в лопастях заслонки есть заглушки — их можно удалить. Тогда даже при закрытой заслонке будет обеспечен минимальный приток воздуха. Если же нужно воспрепятствовать полному закрытию клапана, достаточно удалить круглые заглушки из отверстий на корпусе заслонки.
Пластиковый канал и теплошумоизоляция:
Пластиковый воздуховод (труба ПНД) обеспечивает поступление воздуха через стену от наружной решётки к оголовку. Длину канала можно подрезать в зависимости от толщины стены.

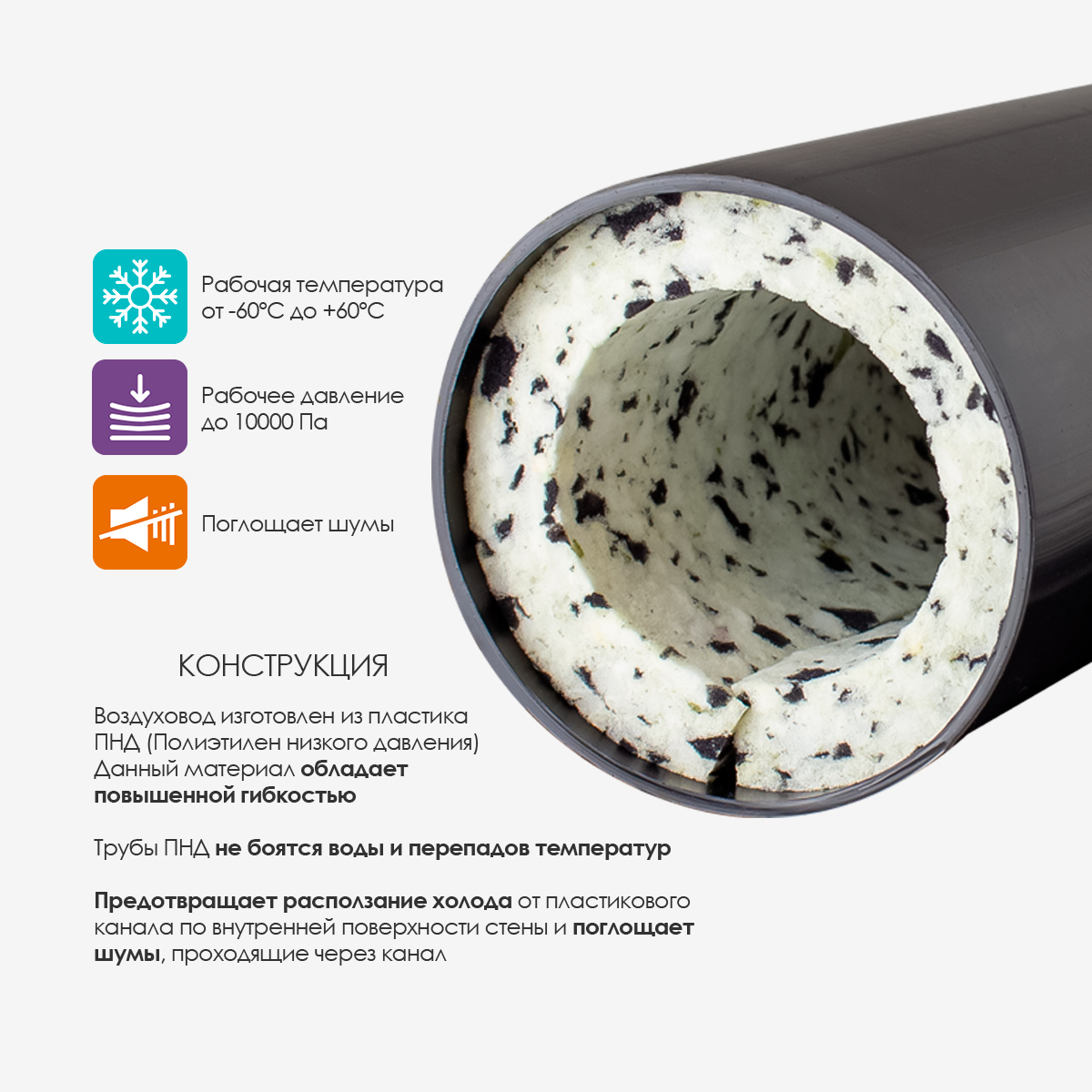

Внутри трубы расположена теплошумоизоляция (ТШИ) из эластичного пенополиуретана вторичного вспенивания. Она выполняет две функции:
- поглощает шумы, проходящие через канал;
- предотвращает расползание холода от пластикового канала по внутренней поверхности стены.
Длина ТШИ в трубе — 350 мм. Труба ПНД 132х3,5 мм: 132 - наружный диаметр трубы 3,5 мм - толщина стенки трубы. При монтаже изоляцию располагают с внутренней стороны стены вплотную к оголовку (примерно 60 мм от края канала).

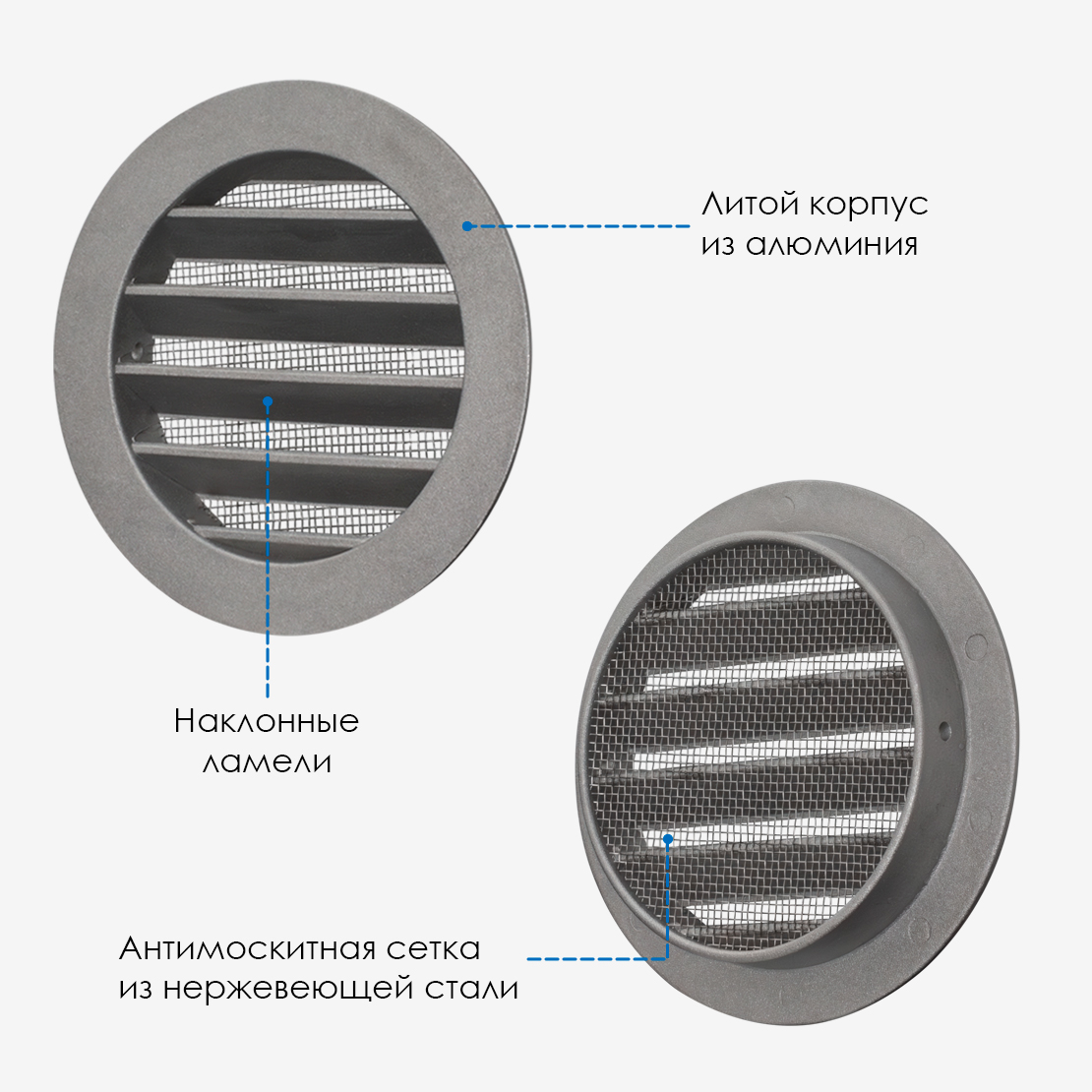

Наружная металлическая решётка:
Решётка защищает от попадания птиц, насекомых, тополиного пуха и листвы. Дополнительно она препятствует попаданию осадков в помещение. На внутренней стороне расположена антимоскитная сетка, на наружной — наклонные ламели для защиты воздуховода от дождя и снега.
Технические данные
| Модель | Артикул | Наружный Ø трубы, мм | Внутренний Ø трубы, мм | Длина трубы, мм | Общая длина клапана, мм |
|---|---|---|---|---|---|
| ARIUS КИВ-125 400 | 24001КИВ | 132 | 125 | 400 | 481 |
| ARIUS КИВ-125 500 | 24002КИВ | 132 | 125 | 500 | 581 |
| ARIUS КИВ-125 600 | 24003КИВ | 132 | 125 | 600 | 681 |
| ARIUS КИВ-125 800 | 24004КИВ | 132 | 125 | 800 | 881 |
| ARIUS КИВ-125 1000 | 24005КИВ | 132 | 125 | 1000 | 1081 |
