Приточный клапан NovaPROF 600 с металлической решеткой (арт. 135842)
Краткое описание и назначение:
Приточный клапан инфильтрации воздуха NovaPROF 600 мм с металлической решеткой – автономное механическое стеновое устройство для организации притока воздуха с регулировкой производительности как с естественной, так и принудительной вытяжной вентиляцией. Клапан обеспечивает поступление свежего воздуха в жилые и административные помещения, где могут находится люди. В отличие от привычной оконной "форточки", стеновой NovaPROF защищает помещение от попадания в него насекомых, очищает приточный воздух от пыли, шумоизолирован, не промерзает, в нем не образуется конденсат. Данные устройства применяются на любых объектах, не влияя на звукоизоляционные, теплотехнические и другие характеристики стеновых конструкций.
Принцип работы клапана:
За счет работы активной или естественной вытяжки создается разряжение воздуха в помещении. За счет этого разряжения через приточные клапаны NovaPROF в помещение организованно поступает свежий наружный воздух.
Ключевые особенности:
- Небольшие размеры оголовка – всего 133х175х175 мм;
- Четыре номинальных положения поворотной ручки;
- Простой монтаж, не требующей подключения к электросети;
- Простота эксплуатации и чистки;
Конструктивные особенности:
NovaPROF 600 с металлической решеткой укомплектован воздуховодом - пластиковой трубой черного цвета с внутренним диаметром 125 мм, наружным диаметром 132 мм, длиной 600 мм. Труба вставляется в стену в подготовленное отверстие диаметром 133 мм и со стороны улицы закрывается металлической решеткой с сеткой. В трубу с внутренней стороны помещения укладывается теплошумоизоляция, а отверстие закрывается специальным шумотеплоизолированным оголовком белого цвета, изготовленным из ABS пластика, с воздушным фильтром и регулирующей поток приточного воздуха заслонкой. Регулировка потока воздуха осуществляется при помощи язычка снизу конструкции.
Внутренний оголовок NovaPROF:
— Класс фильтра оголовка EU3 (G3);
— Оголовок легко устанавливается и снимается.
— Корпус оголовка изготовлен из ABS пластика;
Составные элементы оголовка:
Внутренний оголовок необходим для распределения и регулировки потока приходящего с улицы свежего воздуха. Оголовок изготовлен из белого износостойкого ABS пластика, устойчивого к перепадам температур и пожелтению от ультрафиолетовых лучей.
Внутренний оголовок NovaPROF изготовлен из белого ABS пластика, стойкого к перепадам температур и ультрафиолетовому излучению.
Оголовок приточного клапана состоит из:
- - теплоизоляция оголовка;
- - регулировочный язычок;
- - лопасти заслонки с двумя заглушками;
- - уплотнительная прокладка;
- - 4 лепестка клапана;
- - крышка оголовка;
- - фильтр EU3;
Патрубок (фланец) клапана с уплотнителем продевается через уплотнительную прокладку, плотно вводится в трубу и фиксируется к стене с помощью 3-х шурупов. Язычок снизу конструкции позволяет регулировать степень открытия/закрытия заслонки.
Фильтр класса EU3 (G3) изготовлен из пористого моющегося синтетического материала, эффективно задерживающего пыль и шум. На фасадную сторону крышки оголовка клапана нанесена фактурная шкала, показывающая степень открытия заслонки.

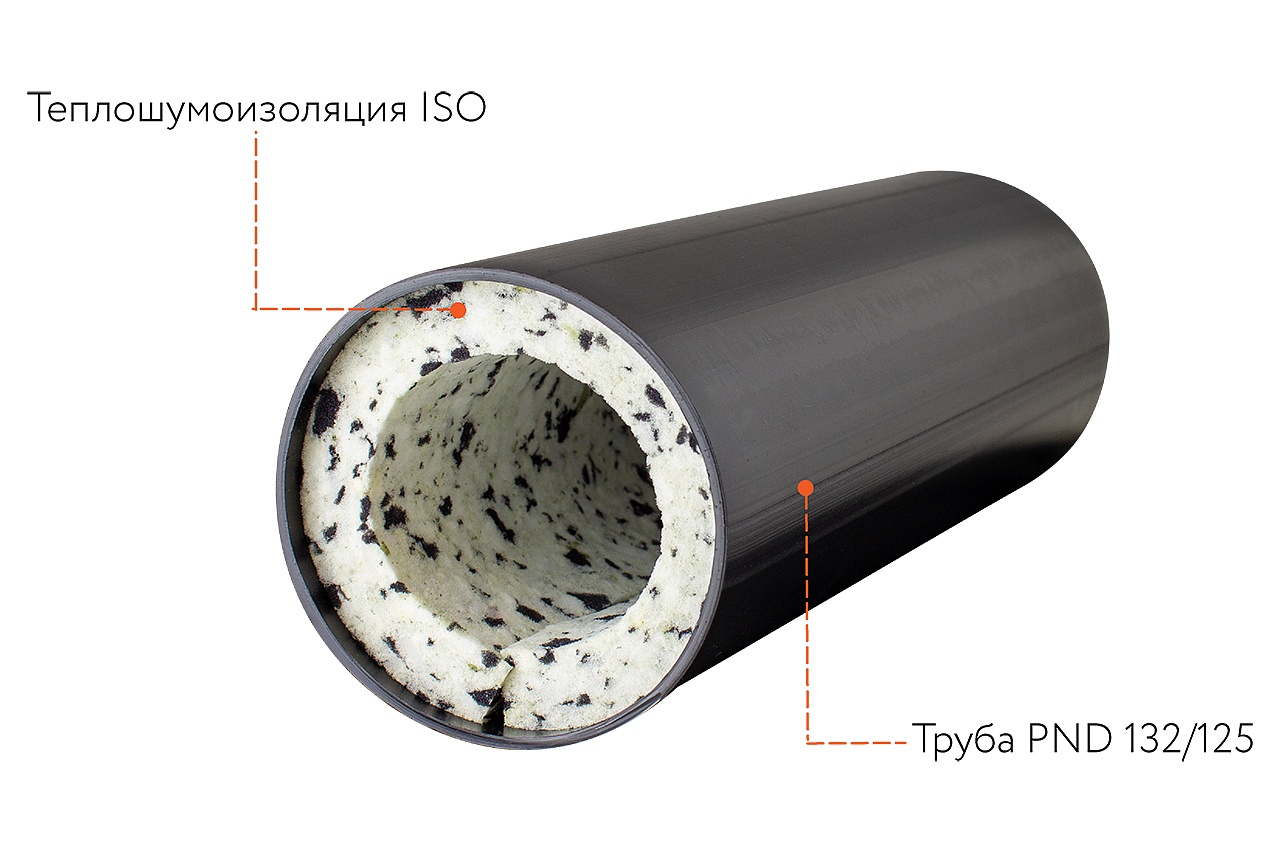

Пластиковый канал (воздуховод) и теплошумоизоляция (ТШИ):
— Повышенная гибкость;
— Устойчив к морозу.
Пластиковый воздуховод - труба ПНД - необходим для поступления по нему воздуха через стену от наружной решетки к оголовку. Длина воздуховода - 600 мм. Канал может быть подрезан в зависимости от толщины стены, в которую он устанавливается. Внутри трубы расположена изоляция, которая выполняет 2 функции:
- Поглощение шумов, проходящих через канал;
- Предотвращение расползания холода от пластикового канала по внутренней поверхности стены.
Материал ТШИ - пенополиуретан эластичный вторичного вспенивания. Длина ТШИ в трубе 350 мм. Труба ПНД 132х3,5 мм: 132 - наружный диаметр трубы 3,5 мм - толщина стенки трубы.
При монтаже приточного клапана NovaPROF 600, теплошумоизоляцию следует располагать с внутренней стороны стены вплотную к оголовку NovaPROF (примерно 60 мм от края канала).
Наружная металлическая решетка:
— Устойчив к морозам;
— Предотвращает попадание осадков;
— Защищает от насекомых;
— Материал допускает окрашивание.
— Монтаж на саморезы (не входят в комплект);
— Наклонные ламели;
— Ударопрочная конструкция;
— Фиксация с помощью фланца;
Аэродинамические характеристики:
В соответствии с аэродинамическими характеристиками производительность клапана зависит от создаваемого вытяжкой разряжения.
- при разряжении 20 Па (создает механическая вытяжка) 60 м3/ч;
- при разряжении 10 Па (создает естественная вытяжка) 36 м3/ч.
Регулировка приточного клапана NovaPROF:
Регулирование потока, проходящего через приточный клапан воздуха, возможно при помощи язычка снизу конструкции.
Минимальное проветривание при помощи приточного клапана NovaPROF:
Необходимость в минимальном проветривании может возникнуть при длительном отсутствии людей в помещениях, чтобы исключить «застойный дух». В лопастях заслонки имеются заглушки, которые можно удалить. В этом случае при закрытии заслонки будет обеспечено минимальное проветривание.
Все размеры указаны в мм
