Приточный клапан NovaPROF 400 с серой пластиковой решеткой RAL7024 (арт. 135835)
Краткое описание и назначение:
Приточный клапан инфильтрации воздуха NovaPROF 400 мм – автономное механическое стеновое устройство для организации притока воздуха. Клапан обеспечивает поступление свежего воздуха в жилые и административные помещения, где могут находится люди. В отличие от привычной оконной "форточки", стеновой NovaPROF защищает помещение от попадания в него насекомых, очищает приточный воздух от пыли, шумоизолирован, не промерзает, в нем не образуется конденсат. Данные устройства применяются на любых объектах, не влияя на звукоизоляционные, теплотехнические и другие характеристики стеновых конструкций.
Конструктивные особенности:

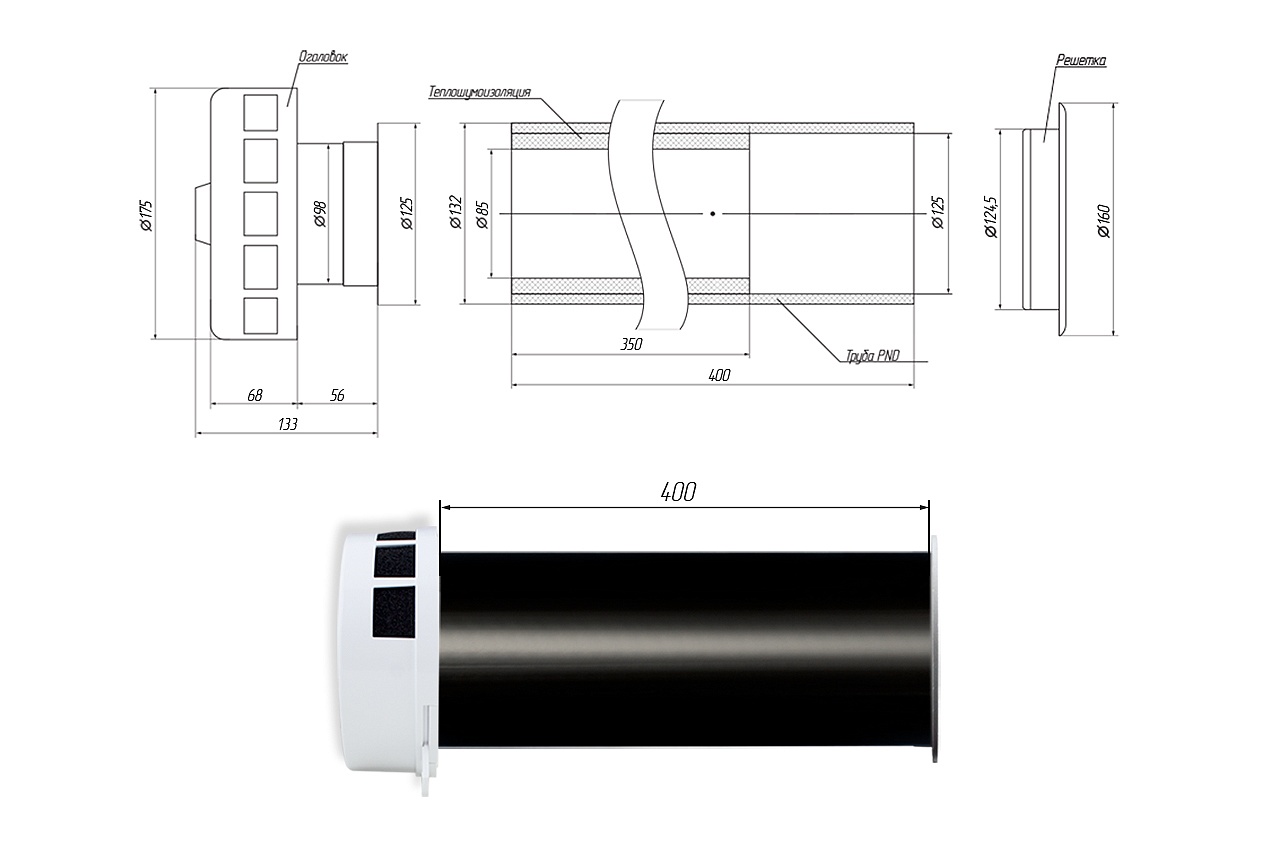

NovaPROF 400 мм укомплектован воздуховодом - пластиковой трубой черного цвета с внутренним диаметром 125 мм, наружным диаметром 132 мм, длиной 400 мм. Труба вставляется в стену в подготовленное отверстие диаметром 133 мм и со стороны улицы закрывается пластиковой решеткой. В трубу с внутренней стороны помещения укладывается теплошумоизоляция, а отверстие закрывается специальным шумотеплоизолированным оголовком белого цвета, изготовленным из АБС пластика, с воздушным фильтром и регулирующей поток приточного воздуха заслонкой. Регулировка осуществляется при помощи регулировочной ручки на краю оголовка.
Внутренний оголовок:
Составные элементы оголовка:
Внутренний оголовок необходим для распределения и регулировки потока приходящего с улицы свежего воздуха. Оголовок изготовлен из белого атмосферостойкого АСА пластика, устойчивого к перепадам температур и пожелтению от ультрафиолетовых лучей.
Оголовок приточного клапана состоит из:
Пластиковый канал (воздуховод) и теплошумоизоляция (ТШИ):
Пластиковый воздуховод - труба ПНД - необходим для поступления по нему воздуха через стену от наружной решетки к оголовку. Длина воздуховода - 400 мм. Канал может быть подрезан в зависимости от толщины стены, в которую он устанавливается. Внутри трубы расположена изоляция, которая выполняет 2 функции:
Материал ТШИ - пенополиуретан эластичный вторичного вспенивания. Длина ТШИ в трубе 350 мм. Труба ПНД 132х3,5 мм: 132 - наружный диаметр трубы 3,5 мм - толщина стенки трубы.
При монтаже приточного клапана КИВ 125 теплошумоизоляцию следует располагать с внутренней стороны стены вплотную к оголовку КИВ 125 (примерно 60 мм от края канала)
Наружная пластиковая решетка
Наружная пластиковая решетка необходима для защиты от попадания птиц, насекомых, тополиного пуха, листвы и пр. с улицы. Дополнительно решетка предотвращает попадание осадков (дождя и снега) в помещение. На наружной стороне наклонные ламели для защиты воздуховода от попадания атмосферных осадков. Решетка изготовлена из атмосферостойкого пластика ASA и не подвержена воздействию ультрафиолета.
