Приточный клапан ARIUS KIV QUADRO-125 500 (135500)
Длина клапана: 500 мм.
Краткое описание и назначение:
Приточный клапан инфильтрации воздуха KIV Quadro-125 500 мм – автономное механическое стеновое устройство для организации притока воздуха с регулировкой производительности как с естественной, так и принудительной вытяжной вентиляцией. Клапан обеспечивает поступление свежего воздуха в жилые и административные помещения, где могут находится люди. В отличие от привычной оконной "форточки", стеновой KIV Quadro-125 защищает помещение от попадания в него насекомых, очищает приточный воздух от пыли, шумоизолирован, не промерзает, в нем не образуется конденсат. Данные устройства применяются на любых объектах, не влияя на звукоизоляционные, теплотехнические и другие характеристики стеновых конструкций.
Ключевые особенности:
- Тонкий внешний корпус из ABS пластика - всего 185х185х65 мм;
- Четыре номинальных положения поворотной ручки;
- Простой монтаж, не требующей подключения к электросети;
- Простота эксплуатации и чистки;
Конструктивные особенности:
KIV Quadro-125 500 укомплектован воздуховодом - пластиковой трубой черного цвета с внутренним диаметром 97 мм, наружным диаметром 127 мм, длиной 500 мм. Труба вставляется в стену в подготовленное отверстие диаметром 127 мм и со стороны улицы закрывается металлической решеткой с сеткой. В трубу с внутренней стороны помещения укладывается теплошумоизоляция, а отверстие закрывается специальным шумотеплоизолированным оголовком белого цвета, изготовленным из ABS пластика, с воздушным фильтром и регулирующей поток приточного воздуха заслонкой. Регулировочная ручка заслонки плавно поворачивается вокруг своей оси и, таким образом, регулирует степень открытия/закрытия клапана. Регулировка осуществляется при помощи регулировочной ручки или регулировочного шнура (по желанию). В случае необходимости воспрепятствовать полному закрытию клапана, следует удалить круглые заглушки из отверстий на корпусе заслонки.
Внутренний оголовок KIV Quadro-125:
— Оголовок имеет 4 положения поворотной ручки;
— Класс фильтра оголовка EU3 (G3);
— Оголовок легко устанавливается и снимается.
— Оголовок выполнен из пластика ABS;
Составные элементы оголовка:
Внутренний оголовок необходим для распределения и регулировки свежего уличного воздуха, изготовлен из белого ABS пластика, стойкого к перепадам температур и ультрафиолетовому излучению.
Оголовок приточного клапана состоит из:
- внутренней части с заслонкой, уплотнительным кольцом и теплоизолирующей прокладкой;
- регулировочной ручки;
- регулировочного шнура;
- крышки оголовка;
- фильтра EU 3;
- теплоизоляции оголовка;
- 2-ух заглушек;
Патрубок клапана с силиконовым уплотнителем продевается через квадратную уплотнительную прокладку, плотно вводится в трубу и фиксируется к стене с помощью 4-х шурупов. Узел регулировки позволяется регулироваться степень открытия/закрытия заслонки при помощи утопленного колесика на корпусе или шнура. Фильтр класса EU3 (G3) представляет собой пористый моющийся синтетический материал, очищающий поступающий воздух от пыли. Крышка оголовка приточного клапана имеет шкалу, показывающую степень открытия заслонки.
Фильтр класса EU3 (G3) изготовлен из пористого моющегося синтетического материала, эффективно задерживающего пыль и шум. На фасадную сторону крышки оголовка клапана нанесена фактурная шкала, показывающая степень открытия заслонки.
Микропроветривание KIV Quadro-125

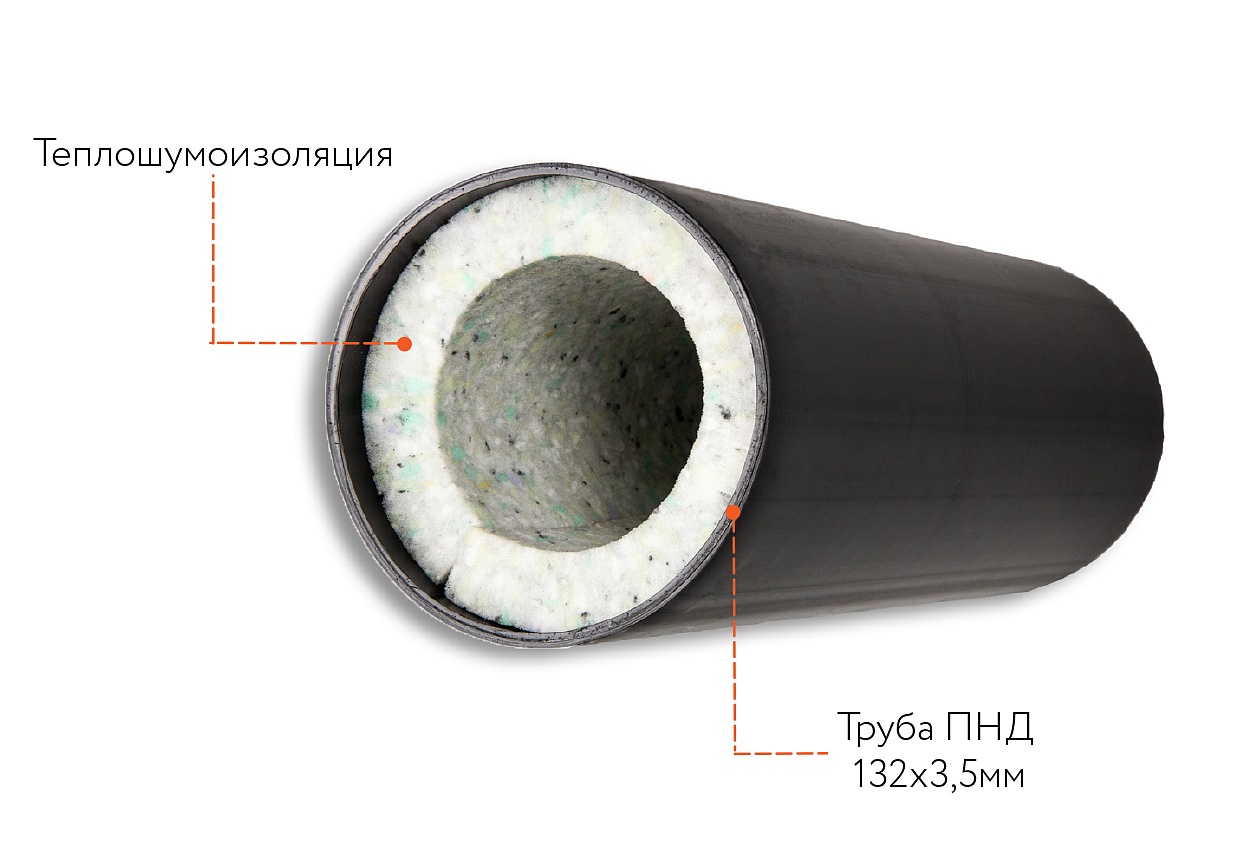

Пластиковый канал (воздуховод) и теплошумоизоляция (ТШИ):
— Повышенная гибкость;
— Устойчив к морозу.
Пластиковый воздуховод - труба ПНД - необходим для поступления по нему воздуха через стену от наружной решетки к оголовку. Длина воздуховода - 500 мм. Канал может быть подрезан в зависимости от толщины стены, в которую он устанавливается. Внутри трубы расположена изоляция, которая выполняет 2 функции:
- Поглощение шумов, проходящих через канал;
- Предотвращение расползания холода от пластикового канала по внутренней поверхности стены.
Материал ТШИ - пенополиуретан эластичный вторичного вспенивания. Длина ТШИ в трубе 350 мм. Труба ПНД 132х3,5 мм: 132 - наружный диаметр трубы 3,5 мм - толщина стенки трубы.
При монтаже приточного клапана KIV Quadro-125 теплошумоизоляцию следует располагать с внутренней стороны стены вплотную к оголовку КИВ 125 (примерно 60 мм от края канала).

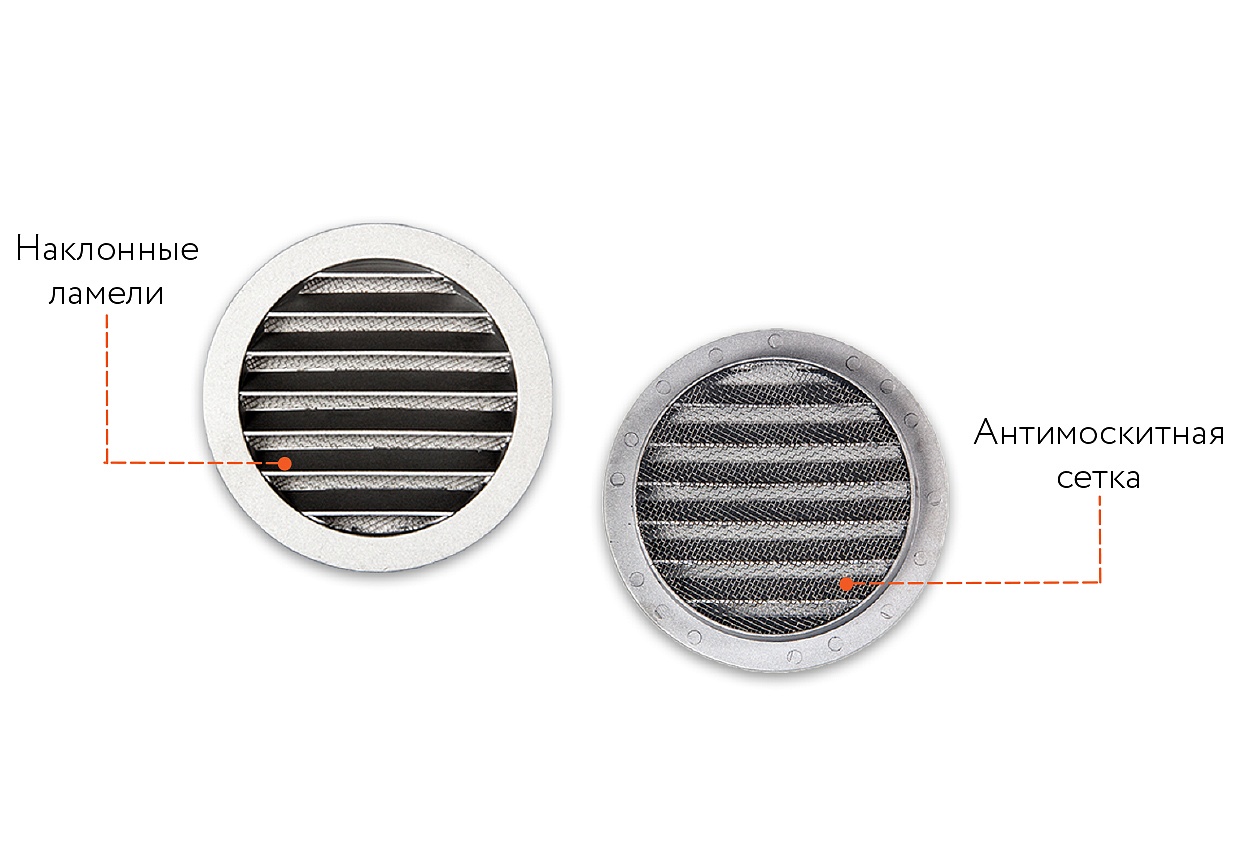

Наружная металлическая решетка:
— Устойчивость к морозам;
— Предотвращение попадание осадков;
— Защита от насекомых;
— Материал допускает окрашивание.
— Монтаж на саморезы (не входят в комплект);
— Наклонные ламели;
— Ударопрочная конструкция;
— Фиксация с помощью фланца;
Аэродинамические характеристики:
В соответствии с аэродинамическими характеристиками производительность клапана зависит от создаваемого вытяжкой разряжения.
- при разряжении 20 Па (создает механическая вытяжка) 60 м3/ч;
- при разряжении 10 Па (создает естественная вытяжка) 36 м3/ч.
Регулировка приточного клапана KIV Quadro-125:
Регулирование потока, проходящего через приточный клапан воздуха, возможно при помощи утопленного колесика на корпусе или при помощи специального шнура, если клапан расположен высоко.
Минимальное проветривание при помощи приточного клапана KIV Quadro-125:
Необходимость в минимальном проветривании может возникнуть при длительном отсутствии людей в помещениях, чтобы исключить «застойный дух». В лопастях заслонки имеются заглушки, которые можно удалить. В этом случае при закрытии заслонки будет обеспечено минимальное проветривание.
Все размеры указаны в мм
