Назначение:

Вытяжной вентиляционный диффузор ARIUS Dvc-160 представляет собой технически выверенное решение для организации эффективной вентиляции. Его главная задача — не просто отводить воздух, а делать это максимально равномерно, предотвращая появление сквозняков и зон с застойным воздухом. Благодаря такой конструкции микроклимат в помещении стабилизируется быстрее, а комфорт пребывания в комнате остается неизменно высоким.

Ключевые особенности:

Точная регулировка воздушного потока – круглый регулировочный диск позволяет настроить интенсивность вытяжки под конкретные требования;
Герметичность конструкции – минимизирует утечки воздуха, что критично для систем с высокими требованиями к герметизации;
Низкий уровень шума – сбалансированная геометрия обеспечивает тихую работу;
Надежное крепление – стальное монтажное кольцо гарантирует долговечность и совместимость с разными типами воздуховодов.

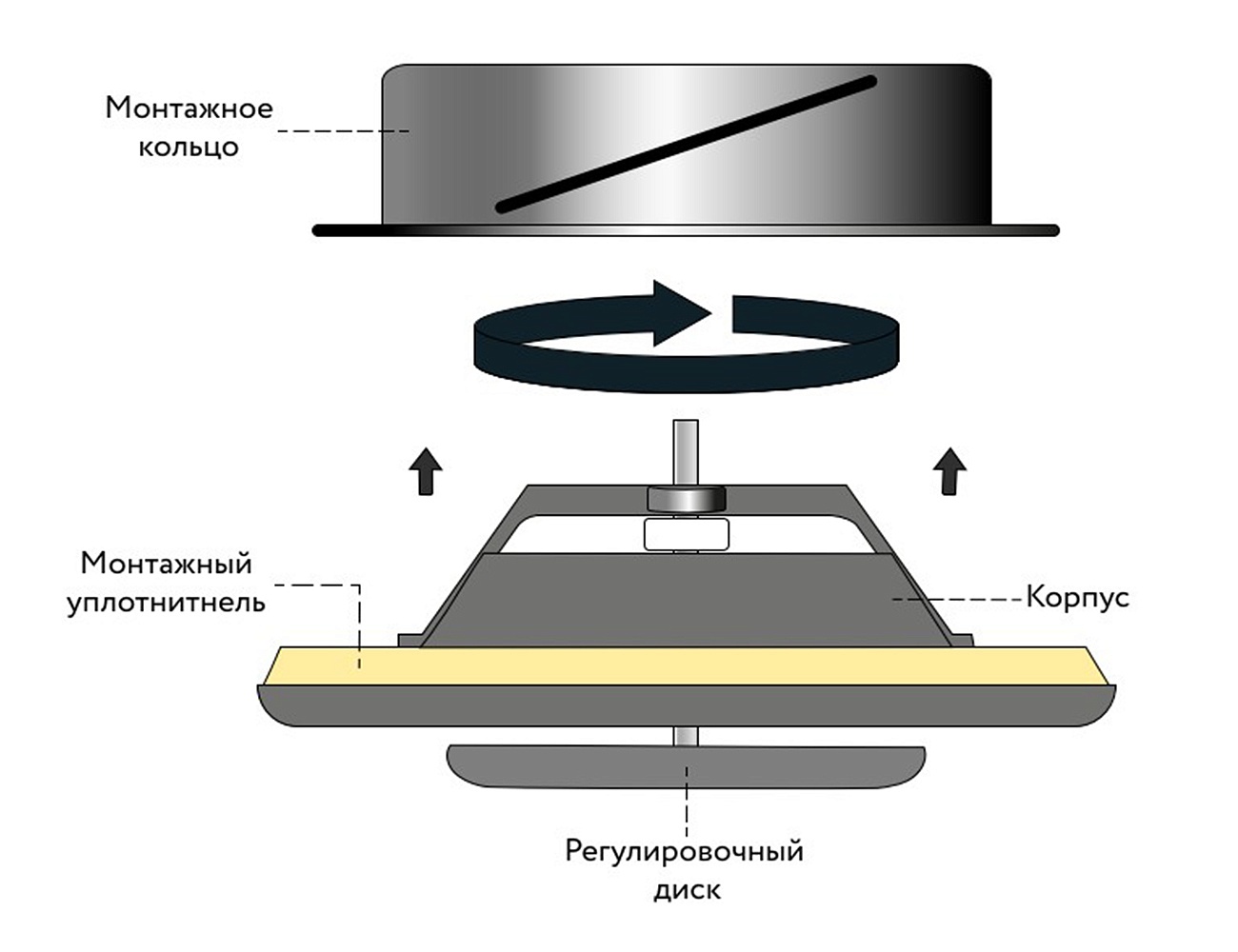

Конструкция:

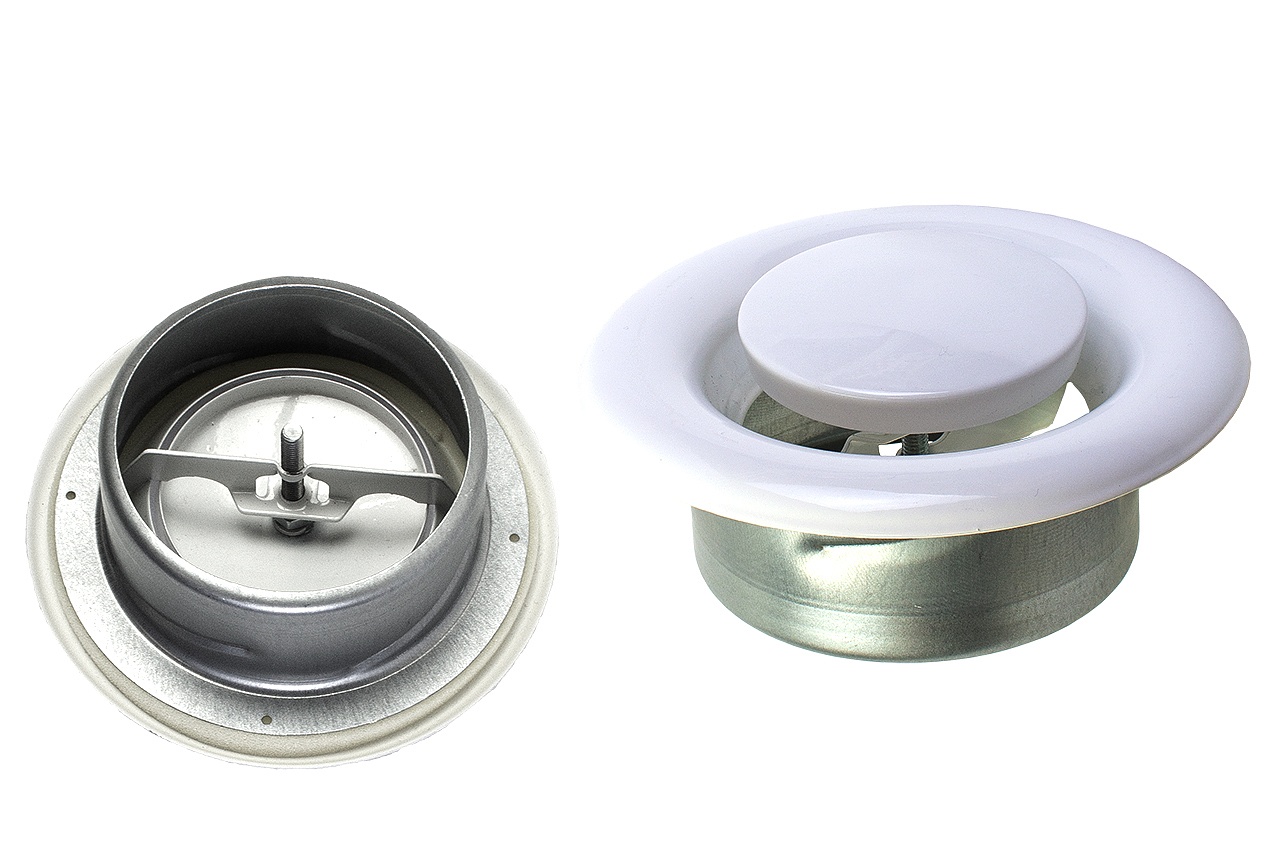

Конструкция диффузора включает в себя корпус изделия и монтажное кольцо c уплотнителем и регулировочным диском, выполненные из стали с прочным порошковым покрытием.

Корпус: сталь с прочным порошковым покрытием (стандартный цвет — белый, RAL 9016);
Монтажное кольцо: оцинкованная сталь для долговечности и устойчивости к коррозии;
Уплотнитель: ПВХ-элемент для усиленной герметизации стыков;
Регулировочный диск: стальной, с покрытием, для точной настройки потока.

Регулировка и измерение:

Регулировка степени открытия: поверните регулировочный диск вокруг своей оси. Установите нужную степень открытия K (мм) – это определяет пропускную способность воздушного потока.

Измерение расхода воздуха: используйте анемометр (прибор для измерения скорости воздуха). Замерьте разность давлений до и после регулирующего элемента. По полученным данным рассчитайте расход воздуха (если требуется).

Регулировка и измерение диффузоров ARIUS DVC

Монтаж:

Монтаж на саморезы: на фланце диффузора предусмотрены монтажные отверстия. Крепление осуществляется саморезами (не входят в комплект). Подходит для жесткого фиксированного крепления к поверхности;

Монтаж на клей: возможна установка с помощью клеевого состава (жидкие гвозди, силиконовый герметик и т. д.). Подходит для гладких поверхностей, где нежелательно сверление.

Размеры:

Диаметр присоединительного фланца диффузора составляет 159 мм.

Диаметр регулировочного диска составляет – 211 мм.

Габариты изделия, мм: 211х211х54.

Аэродинамические характеристики:

Регулировка воздушного потока достигается поворотом регулировочного диска вокруг своей оси для установки степени открытия K (мм). При одном повороте диск смещается на 1 мм. Закрытие диффузора производится поворотом регулировочного диска с ППУ уплотнителем по часовой стрелке. Открытие диффузора производится поворотом регулировочного диска против часовой стрелки.

Рекомендации:

Диффузор вентиляционный подходит для установки в вытяжные системы вентиляции в жилых, офисных и коммерческих помещениях. Совместим с воздуховодами стандартных диаметров (подбирается под размер канала).
