Крышные вентиляторы Soler and Palau серии TCDH EXD

27-09-2019

Серия взрывозащищенных крышных вентиляторов Soler and Palau серии TCDH EXD

Назначение:

Крышные вентиляторы серии TCDH EXD предназначены для перемещения воздуха с примесями взрывоопасных газов или испарений взрывоопасных веществ.

Конструктивные особенности:

Основание вентилятора и крышка изготавливается из оцинкованной листовой стали, всасывающий конус из меди. Вентиляторы комплектуются рабочими колесами с загнутыми назад лопатками, изготовленными из оцинкованной листовой стали, ступица крыльчатки выполнена из алюминия. Защитная сетка предотвращает попадание внутрь вентилятора посторонних предметов.

Рабочие температуры от -20°С до +40°C (низкотемпературное исполнение по запросу)
.
Электродвигатели:
В зависимости от модели, вентиляторы оснащаются 4, 6 или 8 полюсными электродвигателями. Класс защиты IP55, класс изоляции F.

Параметры электропитания: 3ф - 400 В - 50 Гц. Электродвигатели укомплектованы встроенными терморезисторами (РТС) с выводами для подключения к внешнему устройству тепловой защиты (поставляется отдельно).

При условии подключения терморезисторов к внешней термозащите MSK-EX, вентиляторы имеют возможность регулирования скорости при помощи преобразователя частоты, в диапазоне от 20Гц до 50Гц.

Характеристики:

Модель	Частота вращения (об/мин)	Макс.потр. мощность (Вт)	Ток (А)	Макс. расход воздуха (м3/ч)	Уровень звукового давления (дБ(А))	Вес (кг)
Трехфазные 4-х полюсные электродвигатели (3ф - 400 В - 50 Гц)
TCDH EXD 010-4	1500	0,25	0,72	1.120	58/62	22
TCDH EXD 020-4	1500	0,25	0,72	2.450	62/66	25
TCDH EXD 030-4	1500	0,37	1,10	3.300	67/71	32
TCDH EXD 040-4	1500	0,55	1,50	5.500	71/75	35
TCDH EXD 060-4	1500	0,75	2,07	7.000	74/78	57
TCDH EXD 080-4	1500	1,50	3,30	9.600	76/81	68
TCDH EXD 105-4	1500	2,20	5,10	12.800	79/84	90
Трехфазные 6-ти полюсные электродвигатели (3ф - 400 В - 50 Гц)
TCDH EXD 020-6	1000	0,18	0,75	1.650	52/56	25
TCDH EXD 030-6	1000	0,18	0,75	2.200	57/61	32
TCDH EXD 040-6	1000	0,25	0,90	3.700	61/65	35
TCDH EXD 060-6	1000	0,25	0,90	4.700	64/68	57
TCDH EXD 080-6	1000	0,37	1,10	6.500	66/71	68
TCDH EXD 105-6	1000	0,75	2,20	8.700	68/73	90
TCDH EXD 110-6	1000	1,10	3,70	11.000	72/77	96
TCDH EXD 140-6	1000	2,20	5,70	16.000	75/81	110
TCDH EXD 195-6	1000	3,00	6,70	22.500	78/83	126
TCDH EXD 250-6	1000	5,50	13,00	25.500	81/86	150
Трехфазные 8-ми полюсные электродвигатели (3ф - 400 В - 50 Гц)
TCDH EXD 060-8	750	0,12	0,68	3.400	55/60	57
TCDH EXD 080-8	750	0,18	1,10	4.800	59/63	68
TCDH EXD 105-8	750	0,37	1,40	6.400	61/66	90
TCDH EXD 110-8	750	0,55	1,90	8.200	64/69	96
TCDH EXD 140-8	750	1,10	3,00	12.100	68/73	110
TCDH EXD 195-8	750	1,50	4,40	17.000	71/76	126
TCDH EXD 250-8	750	3,00	10,00	19.200	74/79	150

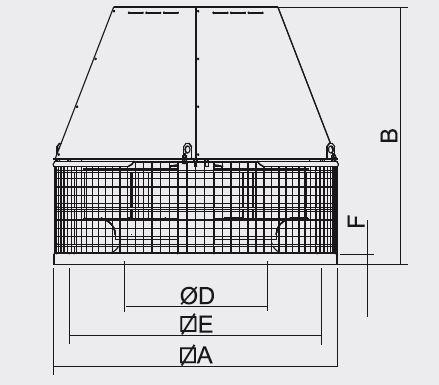

Размеры:

Модель	A	B	D	E	F
TCDH EXD 010	430	405	181	344	344
TCDH EXD 020	430	430	217	344	344
TCDH EXD 030	560	539	256	450	450
TCDH EXD 040	540	562	294	450	450
TCDH EXD 060	660	650	326	570	570
TCDH EXD 080	660	662	362	570	570
TCDH EXD 105	800	726	399	668	668
TCDH EXD 110	800	759	444	668	668
TCDH EXD 140	946	876	490	830	830
TCDH EXD 195	946	900	537	830	830
TCDH EXD 250	1030	940	581	830	830
