Подключение нескольких потолочных вентиляторов DREAMFAN c AC-двигателем к одному пульту ДУ

23-07-2025

Последовательность действий пользователя при подключении.

ВАЖНО! Все вентиляторы должны быть запитаны от единого источника, то есть находиться в последовательном подключении на одной линии 220-240 В 50 Гц.

Отключите подающий электричество автомат (должен быть один для всех вентиляторов!)
Смонтируйте все потолочные вентиляторы на потолке согласно приложенной инструкции
Подключите приемные устройства сигналов в каждый из вентиляторов, как показано в приложенной инструкции
Вставьте батарейки соответствующего типа в один из управляющих пультов ДУ
Подайте питание на вентиляторы (включите автомат)

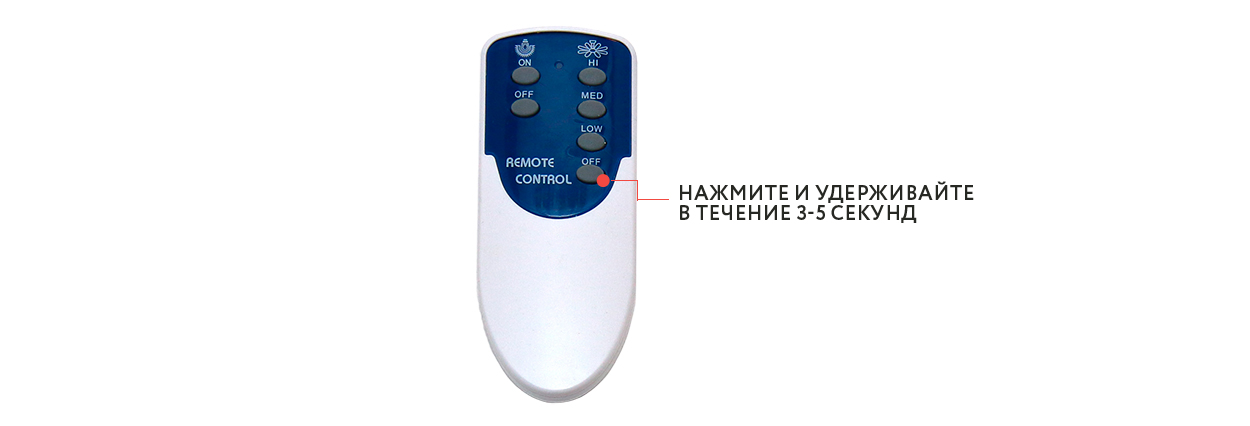

Нажмите и удерживайте в течение 3-5 секунд кнопку пульта ДУ «OFF»
Должен появиться короткий звуковой сигнал, который будет означать успешное завершение перепрограммирования – когда управляющий пульт синхронизируется со всеми приемными устройствами в каждом из потолочных вентиляторов
Управляйте одним пультом ДУ всеми потолочными вентиляторами одновременно!

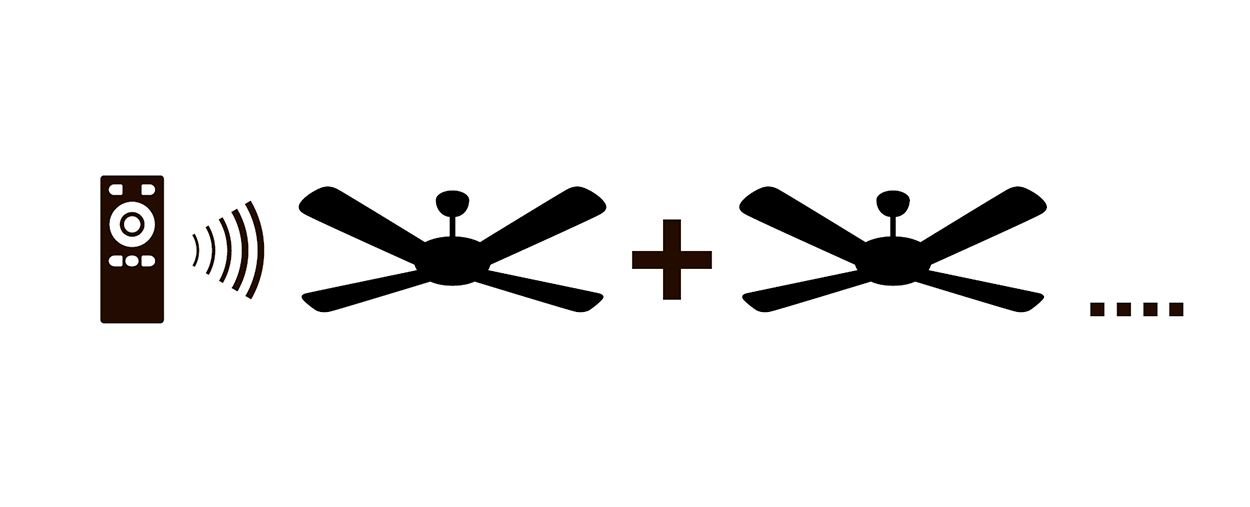

Подключение нескольких потолочных вентиляторов c AC-двигателем к одному пульту ДУ

ВАЖНО! В случае, если вентиляторы, которые должны управляться одним пультом, подключены к разным источникам питания, то есть не находятся в последовательном подключении на одной линии 220-240 В 50 Гц, последовательность действий будет следующая:

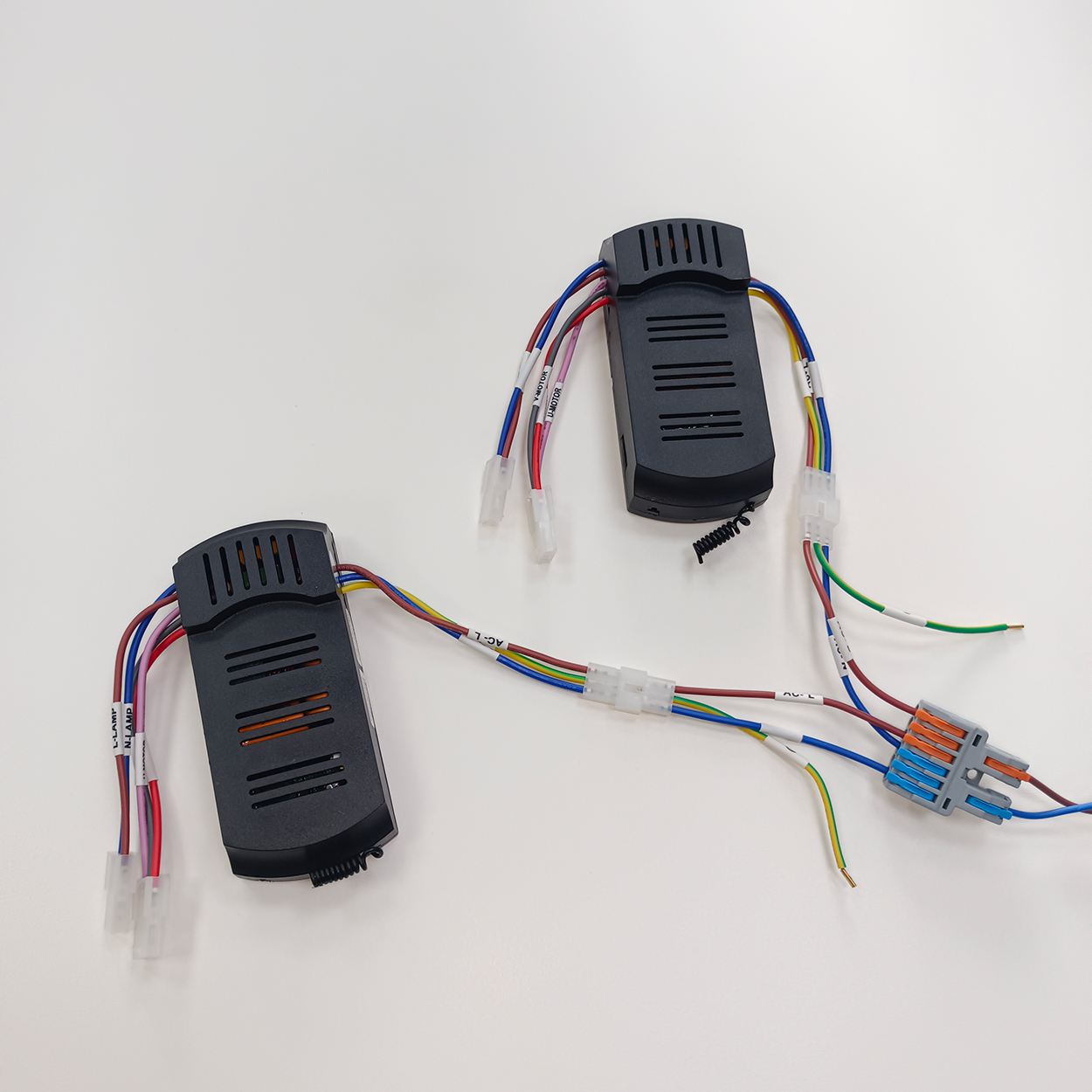

Схема подключения приемников в случае, когда вентиляторы подключены к разным источникам питания

Отключите подающий электричество автомат
Смонтируйте все потолочные вентиляторы на потолке согласно приложенной инструкции
Подключите все приемные устройства (но не более восьми) к источнику питания
Вставьте батарейки соответствующего типа в один из управляющих пультов ДУ
Подайте питание на приемные устройства

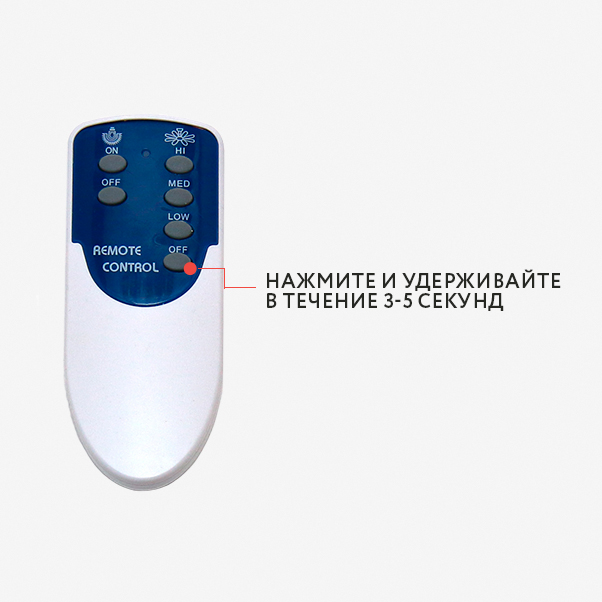

Нажмите и удерживайте в течение 3-5 секунд кнопку пульта ДУ
Должен появиться короткий звуковой сигнал, который будет означать успешное завершение перепрограммирования – когда управляющий пульт синхронизируется со всеми приемными устройствами
Отключите питание на приемных устройствах
Отключите приемные устройства от источника питания
Подключите приемные устройства сигналов в каждый из вентиляторов, как показано в приложенной инструкции
Подайте питание на вентиляторы (включите автомат)
Управляйте одним пультом ДУ всеми потолочными вентиляторами одновременно!

ВАЖНО! Тип пульта ДУ и тип приемного устройства может отличатся от представленных на фото. Модели, к которым применима данная инструкция перечислены ниже.
