Серия реверсивных вентиляторов Soler and Palau HV-Stylvent
752
17-07-2019
Назначение:

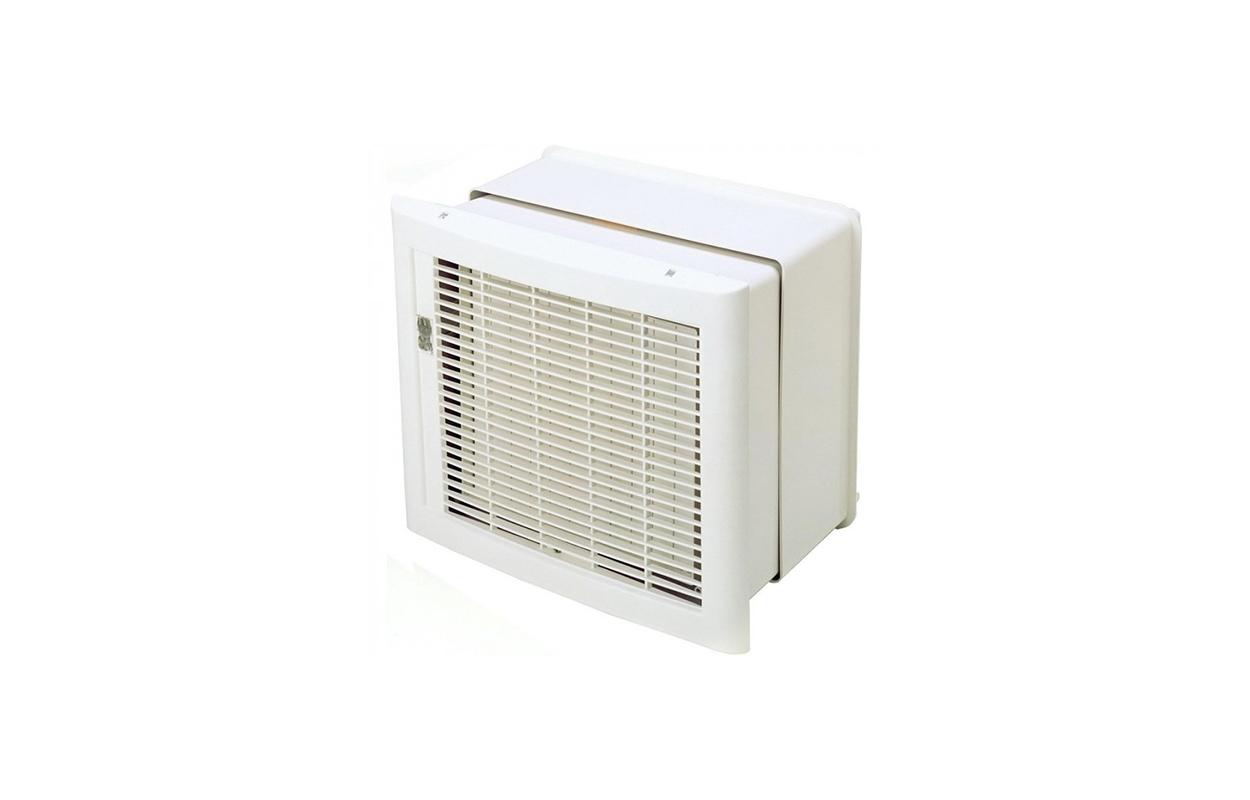

Реверсивные вентиляторы серии HV-STYLVENT предназначены для установки на окно или стеновую панель толщиной от 3 мм до 25 мм (модель HVE - для скрытой установки в стену толщиной от 190 мм до 340 мм).
Рекомендации по применению:
Оборудование данной серии предназначено для непрерывной и периодической вентиляции в жилых домах, магазинах и кафе, спортивных центрах, спортзалах, ресторанах, общественных зданиях, офисах, школах и других помещениях. Подходит для установки на стене и окне.Модели:
Модельный ряд вентиляторов HV - STYLVENT состоит из трех типоразмеров: 150, 230 и 300 мм, которые включают различные опции, что делает их идеальным решением во многих бытовых, коммерческих и промышленных помещениях.
Конструктивные особенности:
- решетка вентилятора выполнена из пластика, стойкого к воздействию температур, дождя и снега;
- вентилятор оснащен автоматическими жалюзи и однофазным двухскоростным электродвигателем;
- в вентиляторе предусмотрен режим естественной вентиляции (жалюзи открыты, вентилятор выключен);
- функция реверса мотора позволяет выбирать одно из двух возможных направлений движения воздуха: устройство работает на приток, устройство работает на вытяжку;
- прибор монтируется с помощью винтов или шпилек на стене или стекле. На лицевой панели предусмотрена световая индикация режима работы.
Важно! Всегда производительность HV-Stylvent на вытяжку больше чем на приток.
Примечание:
При стандартной схеме подключения (без подключения пульта управления) вентилятор работает или на вытяжку, или на приток – переключение направлений невозможно. Если Вам необходимо использовать оба направления вращения – приобретайте дополнительно настенный проводной пульт управления.
Технические характеристики:
| Модель | Частота вращения | Мощность, Вт | Ток, А |
Расход, м3/час |
Lp, дБа 3м | Масса, кг |
|
HV-150 AE |
2350 | 30 | 0,19 | 238/-/- | 39 | 2,0 |
|
HV-150 M |
2350 | 30 | 0,19 | 238/-/- | 39 | 2,0 |
|
HV-150 A |
2350 | 30 | 0,19 | 238/-/- | 39 | 2,0 |
|
HV-230 AE |
1140 | 28 | 0,11 | 489/430/296 | 40 | 3,5 |
|
HVE-230 AE |
1140 | 28 | 0,11 | 489/430/296 | 40 | 3,5 |
|
HV-230 M |
1140 | 28 | 0,11 | 489/430/296 | 40 | 3,5 |
|
HV-230 A |
1140 | 28 | 0,11 | 489/430/296 | 40 | 3,5 |
|
HVE-230 A |
1140 | 28 | 0,11 | 489/430/296 | 40 | 3,5 |
|
HV-230 RC |
1140 | 28 | 0,11 | 489/430/296 | 40 | 3,5 |
|
HVE-230 RC |
1140 | 28 | 0,11 | 489/430/296 | 40 | 3,5 |
|
HV-300 AE |
1150 | 68 |
0,30 |
1100/-/700 | 46 | 5,1 |
|
HV-300 M |
1150 | 68 | 0,30 | 1100/750/700 | 46 |
5,1 |
|
HV-300 A |
1150 | 68 | 0,30 | 1100/750/700 |
46 |
5,1 |
|
HV-300 RC |
1150 | 68 | 0,30 | 1100/750/700 | 46 | 5,1 |
Комплектация:
В комплект поставки входит: вентилятор, комплект крепежа, инструкция на русском языке.

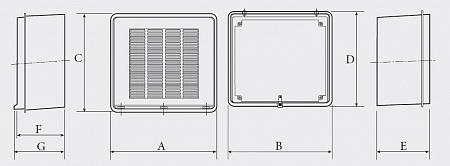

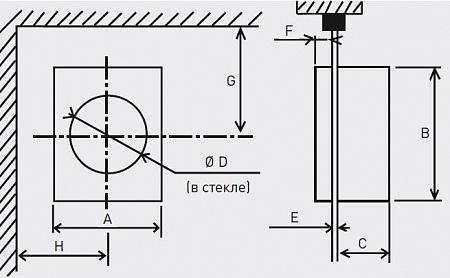

Размеры:
| Модель | A | B | C |
D min/max |
E min/max |
F | G | H |
| HV - 150 | 230 | 251 | 109 | 187/190 | 3/25 | 22 | 160 | 150 |
| HV - 230 | 300 | 325 | 142 | 259/262 | 3/25 | 22 | 200 | 185 |
| HV - 300 | 368 | 403 | 150 | 327/330 | 3/25 | 22 | 230 | 220 |
Все размеры указаны в мм.
Гарантия:
На оборудование Soler and Palau HV-Stylvent предоставляется гарантия 1 год.
