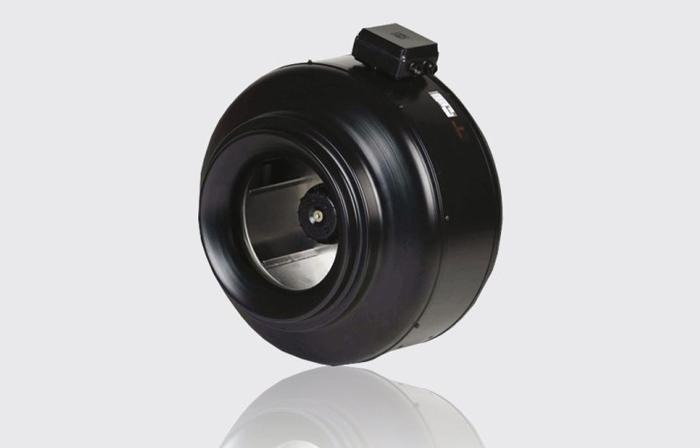

Серия канальных вентиляторов Soler and Palau VENT N
Назначение:
Круглые канальные вентиляторы серии VENT-N предназначены для использования в системах вентиляции небольшой и средней производительности.
Модели:
Модели 100N – 250N:
Класс защиты IP44, класс изоляции B, с шариковыми подшипниками и встроенной защитой от перегрева.
Параметры электропитания: 1ф - 230 в - 50 Гц
Модель 315N:
Класс защиты IP44, класс изоляции F, с шариковыми подшипниками и встроенной защитой от перегрева.
Параметры электропитания: 1ф - 230 в - 50 Гц
Модели 355 и 400:
Класс защиты IP54, класс изоляции F, с шариковыми подшипниками и встроенными термоконтактами, с выводами для подключения к внешнему устройству защиты (поставляется отдельно).
Параметры электропитания: 1ф - 230 в - 50 Гц 3ф - 400 в - 50 Гц(1) (1) (модели 355N-T и 400N-T). Все однофазные вентиляторы имеют возможность регулирования скорости напряжением, а трехфазные модели при помощи преобразователя частоты.
Конструктивные особенности:
Вентиляторы VENT-N - это обновленная линейка VENT-L, но с повышенной эффективностью. Корпус вентиляторов от 100 до 315 типоразмера изготавливается из оцинкованной листовой стали. Корпус моделей 355 и 400 изготавливается из листовой стали и защищен от коррозии катафоретическим покрытием и черной полиэфирной краской. Все вентиляторы оснащаются электродвигателями с внешним ротором и рабочими колесами с загнутыми назад лопатками. Рабочие колеса у моделей от 100 до 250 изготавливаются из высокопрочного пластика, у остальных моделей из оцинкованной стали. Вентиляторы комплектуются вынесенной клеммной коробкой и монтажным кронштейном.Характеристики:
|
Модель |
Частота вращения (об/мин) |
Макс.потр. мощность (Вт) |
Ток (А) |
Макс. расход воздуха (м3/ч) |
Уровень звукового давления (дБ(А)) |
Рабочая температура (ºC) |
| VENT-100N | 2600 | 61 | 0,3 | 290 | 56 | -20/+60 |
| VENT-125N | 2620 | 60 | 0,3 | 390 | 57 | -20/+60 |
| VENT-150N | 2550 | 95 | 0,4 | 750 | 59 | -20/+60 |
| VENT-160N | 2560 | 96 | 0,4 | 760 | 59 | -20/+60 |
| VENT-200N | 2720 | 147 | 0,6 | 970 | 60 | -20/+60 |
|
VENT-250N |
2720 | 149 | 0,6 | 1030 | 62 | -20/+60 |
| VENT-315N | 2790 | 257 | 1,1 | 1370 | 65 | -20/+60 |
| VENT-355N | 1404 | 287 | 1,2 | 2690 | 61 | -40/+70 |
| VENT-400N | 1380 | 536 | 2,3 | 3890 | 63 | -40/+50 |
| VENT-355N T | 1370 | 270 | 0,6 | 2640 | 60 | -40/+70 |
| VENT-400N T | 1370 | 492 | 1,1 | 3830 | 62 |
-40/+50 |
Размеры:
| Модель | A | B | C | D | D2 | E* | F* | G* | H* | J* |
| VENT-100 N | 195 | 23 | 243 | 98 | - | - | - | - | - | - |
| VENT-125 N | 197 | 27 | 243 | 123 | - | - | - | - | - | - |
| VENT-150 N | 213 | 22 | 333 | 147 | - | - | - | - | - | - |
| VENT-160 N | 220 | 27 | 333 | 157 | - | - | - | - | - | - |
| VENT-200 N | 223 | 25 | 333 | 198 | - | - | - | - | - | - |
| VENT-250 N | 205 | 27 | 333 | 248 | - | - | - | - | - | - |
| VENT-315 N | 232 | 25 | 401 | 312 | - | - | - | - | - | - |
| VENT-355 N | 410 | 25 | 508 | 354 | 314 | 552 | 100 | 170 | 587 | 10,5 |
| VENT-400 N | 431 | 25 | 568 | 399 | 354 | 628 | 100 | 185 | 647 | 10,5 |
Все размеры указаны в мм.
