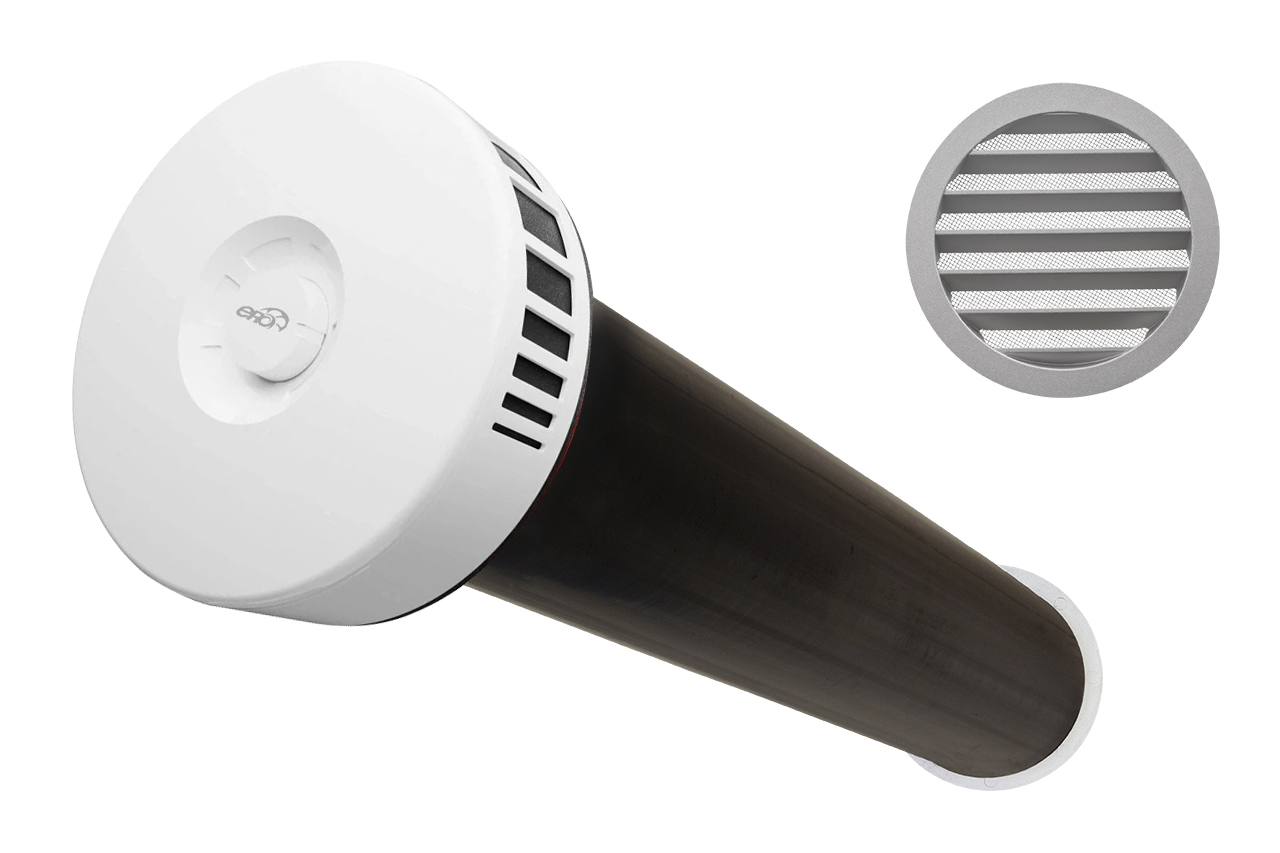

Приточные клапаны ЭРА КИВ-125 с круглой металлической решеткой

11-08-2025

Краткое описание и назначение:

Приточный клапан инфильтрации воздуха ЭРА КИВ-125 – автономное механическое стеновое устройство для организации притока воздуха с регулировкой производительности как с естественной, так и принудительной вытяжной вентиляцией. Клапан обеспечивает поступление свежего воздуха в жилые и административные помещения, где могут находится люди. В отличие от привычной оконной "форточки", стеновой КИВ-125 защищает помещение от попадания в него насекомых, очищает приточный воздух от пыли, шумоизолирован, не промерзает, в нем не образуется конденсат. Данные устройства применяются на любых объектах, не влияя на звукоизоляционные, теплотехнические и другие характеристики стеновых конструкций.

Принцип работы:

За счет работы активной или естественной вытяжки создается разряжение воздуха в помещении. За счет этого разряжения через приточные клапаны ЭРА КИВ в помещение организованно поступает свежий наружный воздух.

Ключевые особенности:

Небольшие размеры оголовка – всего 133х175х175 мм;
Четыре номинальных положения поворотной ручки;
Простой монтаж, не требующей подключения к электросети;
Простота эксплуатации и чистки;

Внутренний оголовок ЭРА КИВ-125:

— Оголовок имеет 4 положения поворотной ручки;

— Класс фильтра оголовка EU3 (G3);

— Оголовок легко устанавливается и снимается.

— Корпус оголовка изготовлен из ABS пластика;

Составные элементы оголовка:

Внутренний оголовок необходим для распределения и регулировки потока приходящего с улицы свежего воздуха. Оголовок изготовлен из белого износостойкого ABS пластика, устойчивого к перепадам температур и пожелтению от ультрафиолетовых лучей.

Внутренний оголовок ЭРА КИВ-125 изготовлен из белого ABS пластика, стойкого к перепадам температур и ультрафиолетовому излучению.

Оголовок приточного клапана состоит из:

внутренней части с заслонкой, уплотнительным кольцом и теплоизолирующей прокладкой;
регулировочной ручки;
регулировочного шнура;
уплотнителя;
уплотнительного кольца;
крышки оголовка;
фильтра EU 3;
теплоизоляции оголовка;
2-ух заглушек;

Патрубок (фланец) клапана с силиконовым уплотнителем продевается через квадратную уплотнительную прокладку, плотно вводится в трубу и фиксируется к стене с помощью 4-х шурупов. Узел регулировки позволяет регулировать степень открытия/закрытия заслонки при помощи утопленного колесика на корпусе или шнура.

Фильтр класса EU3 (G3) изготовлен из пористого моющегося синтетического материала, эффективно задерживающего пыль и шум. На фасадную сторону крышки оголовка клапана нанесена фактурная шкала, показывающая степень открытия заслонки.

Пластиковый канал (воздуховод) и теплошумоизоляция (ТШИ):

— Повышенная гибкость;

— Устойчив к морозу.

Пластиковый воздуховод PND - необходим для поступления по нему воздуха через стену от наружной решетки к оголовку. Длина воздуховода - 400 мм. Канал может быть подрезан в зависимости от толщины стены, в которую он устанавливается. Внутри трубы расположена изоляция, которая выполняет 2 функции:

Поглощение шумов, проходящих через канал;
Предотвращение расползания холода от пластикового канала по внутренней поверхности стены.

Материал ТШИ - пенополиуретан эластичный вторичного вспенивания. Длина ТШИ в трубе 350 мм. Труба ПНД 132х3,5 мм: 132 - наружный диаметр трубы 3,5 мм - толщина стенки трубы.

При монтаже приточного клапана ЭРА КИВ 125 теплошумоизоляцию следует располагать с внутренней стороны стены вплотную к оголовку ЭРА КИВ 125 (примерно 60 мм от края канала).

Наружная металлическая решетка:

— Устойчив к морозам;

— Предотвращает попадание осадков;

— Защищает от насекомых;

— Материал допускает окрашивание.

— Монтаж на саморезы (не входят в комплект);

— Наклонные ламели;

— Ударопрочная конструкция;

— Фиксация с помощью фланца;

Наружная металлическая решетка необходима для защиты от попадания птиц, насекомых, тополиного пуха, листвы и пр. с улицы. Дополнительно решетка предотвращает попадание осадков (дождя и снега) в помещение. На внутренней стороне решетки расположена антимоскитная сетка, на наружной стороне наклонные ламели для защиты воздуховода от попадания атмосферных осадков.

Наружная металлическая решетка ARIUS Usav-125

Аэродинамические характеристики:

В соответствии с аэродинамическими характеристиками производительность клапана зависит от создаваемого вытяжкой разряжения.

при разряжении 20 Па (создает механическая вытяжка) 60 м3/ч;
при разряжении 10 Па (создает естественная вытяжка) 36 м3/ч.

Регулировка приточного клапана ЭРА КИВ-125:

Регулирование потока, проходящего через приточный клапан воздуха, возможно при помощи рукоятки на оголовке приточного клапана или при помощи специального шнура, если клапан расположен высоко.

Минимальное проветривание при помощи приточного клапана ЭРА КИВ-125:

Необходимость в минимальном проветривании может возникнуть при длительном отсутствии людей в помещениях, чтобы исключить «застойный дух». В лопастях заслонки имеются заглушки, которые можно удалить. В этом случае при закрытии заслонки будет обеспечено минимальное проветривание.

Монтаж приточного клапана ЭРА КИВ-125:

Воздуховод вставляется в отверстие в стене. С наружной стороны труба закрывается металлической решеткой с противомоскитной сеткой, а с внутренней устанавливается пластиковый оголовок с фильтром внутри. Скорость потока регулируется заслонкой. Внутренняя часть трубы утепляется, чтобы стены не промерзали.

В линейке ЭРА КИВ-125 представлены 5 типовых размеров: 400 мм, 500 мм, 600 мм, 800 мм, 1000 мм.

	Длина трубы (L)
	400
	500
	600
	800
	1000

Мы предлагаем изготовление приточных клапанов нестандартных размеров, полностью соответствующих вашим личным требованиям и спецификациям. Длина клапана будет определена в соответствии с вашим индивидуальным заказом.
